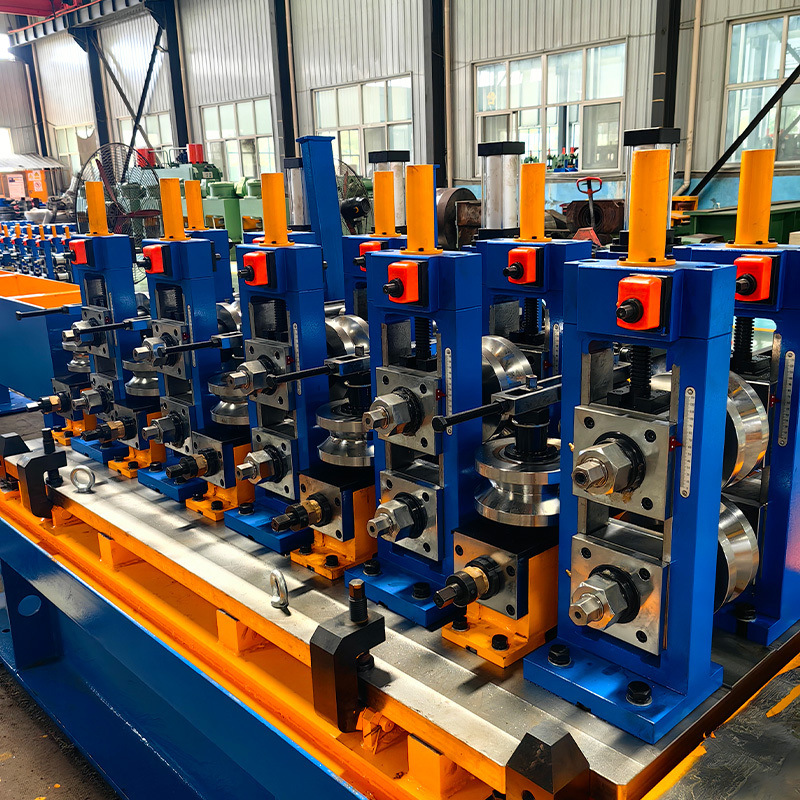

Nhà máy ống thép hàn tần số cao ERW

Dây chuyền sản xuất ống hàn tần số cao có độ chính xác cao HG 165.2x9(7") được thiết kế để sản xuất ống kết cấu với các khả năng sau:

• Đường kính ống tròn: 76,3-165,2mm với độ dày 2,0-9,0mm
• Kích thước ống vuông: 75x75-150x150mm với độ dày 2.0-9.0mm
• Kích thước ống chữ nhật: 100x50-200x100mm với độ dày 2.0-9.0mm

Dây chuyền sản xuất này kết hợp công nghệ tiên tiến với điều khiển bằng PC/máy tính, giúp vận hành và bảo trì thuận tiện đồng thời đạt tiêu chuẩn quốc tế.

• Chất liệu: Thép dải cán nóng hoặc cán nguội (SRT355, SGT355, STK490, SGH490, POSMAC)
• Độ dày: 2.0-9.0mm
• Chiều rộng: 230-600mm
• Đường kính trong của cuộn dây: Φ508mm
• Đường kính ngoài của cuộn dây: Φ1200-Φ2000mm (xác nhận cuối cùng của người mua)
• Trọng lượng cuộn tối đa: 10 tấn
• Tốc độ nghiền: Tối đa 60m/phút
• Điều kiện cạnh dải: Máy xén
• Hướng dòng: Phải sang trái

Quy trình sản xuất hoàn chỉnh bao gồm:

• Máy tháo cuộn → Đầu thẳng → Máy cắt và thợ hàn → Tích lũy → Tạo hình
• Máy hàn HF → Máy cắt hạt → Làm mát → Định cỡ → Đầu Thổ Nhĩ Kỳ
• Cưa → Bàn chạy → Máy làm thẳng (tùy chọn) → Mặt cuối → Đóng gói → Bảo quản

• Đường kính ngoài cuộn dây: Φ1200-2000mm
• Chiều rộng dải: 230-600mm
• Trọng lượng dải tối đa: 10 tấn
• Tốc độ: 5m/phút
• Loại thang máy: Thủy lực

• Loại mở rộng: Mở rộng thủy lực
• Động cơ truyền động: 4kw, 380V
• Tốc độ quay trục gá: Nmin=1r/min
• Tính năng phanh đĩa làm mát bằng nước có thể điều chỉnh độ căng

• Động cơ san lấp mặt bằng: 15KW
• Đường kính cuộn kẹp: Φ210x900mm (chất liệu: 40Cr)
• Đường kính cuộn san lấp mặt bằng: Φ160x900mm (vật liệu: 40Cr)
• Chiều rộng san lấp mặt bằng: 230-600mm
• Tốc độ chụm/san lấp mặt bằng: 0-11M/phút

• Loại uốn W thông thường với hộp giảm tốc xoắn ốc
• Hệ thống thay đổi nhanh chóng U-Joint để thay đổi cuộn
• Công suất động cơ điều khiển: 160Kw
• Giá đỡ cuộn ép loại 4 cuộn có điều chỉnh động cơ AC
• Máy cắt hạt ngoài 2 đầu (điều chỉnh thủy lực)

• Tốc độ đường truyền tối đa: 60m/phút
• Chiều dài cắt ống: 4000-15000mm
• Độ chính xác cắt: ±2mm
• Số lượng gờ: Tối đa 0,2mm
• Động cơ servo điều khiển bằng động cơ chính 37kw
• Có 3 nhóm kẹp thủy lực với lối vào hình nón

• Tổng chiều dài: ~25 mét với khoảng cách cuộn 600mm
• Động cơ AC điều khiển tốc độ bằng biến tần
• Tự động phân loại đường ống tốt và bị lỗi
• Hệ thống thổi khí để làm sạch mặt ngoài

• Đường kính ống: Φ76,3-Φ165,2mm
• Tốc độ hiệu chỉnh: 20-60m/phút
• Công suất động cơ: 55kw×2 bộ
• Phạm vi nâng con lăn trên: 250mm
• Tính năng điều chỉnh hộp số worm để điều khiển chính xác
