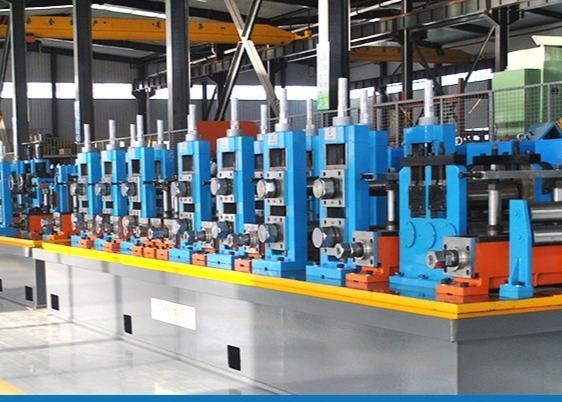

Nhà máy hàn ống tần số cao cho ống 20-60mm, 90m/phút

Name: Nhà máy hàn ống tần số cao cho ống 20-60mm, 90m/phút
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Hà Bắc
Hàng hiệu:	TengTian
Chứng nhận:	CE, ISO9001, BV
Số mô hình:	HG60

Thông tin chi tiết

Nguồn gốc:

Hà Bắc

Hàng hiệu:

TengTian

Chứng nhận:

CE, ISO9001, BV

Số mô hình:

HG60

Product name:

High Frequency Welded Pipe Mill Ff Ffx Forming Style Cold Roll

Coil Thickness:

1.0-3.5mm

Coil Width:

60-190mm

Inner diameter:

φ480～φ520mm

Outer diameter:

φ1000～φ1800mm

speed:

max 90m/min

Warranty:

One year

Material:

Low carbon HRC

Keywords:

High Frequency Welded Pipe Mill

Làm nổi bật:

High Light

Làm nổi bật:

Máy nghiền ống hàn tần số cao 60mm

máy nghiền ống hàn tần số cao ff

máy nghiền ống hàn tần số cao 60mm

Thông tin giao dịch

Số lượng đặt hàng tối thiểu:

1 bộ

Giá bán:

$100000 to $1 million

chi tiết đóng gói:

Xuất khẩu bao bì chống thấm nước và đi biển.

Thời gian giao hàng:

90 ngày làm việc

Điều khoản thanh toán:

L / C, T / T

Khả năng cung cấp:

50 bộ / năm

Mô tả sản phẩm

Tần số cao ống hàn nhà máy ff ffx tạo thành cuộn lạnh

Thông số kỹ thuật sản phẩm

Thuộc tính	Giá trị
Độ dày cuộn dây	1.0-3,5mm
Chiều rộng cuộn dây	60-190mm
Đường kính bên trong	480 ～ 520mm
Đường kính ngoài	φ1000 ～1800mm
Tốc độ	Tối đa 90m/phút
Bảo hành	Một năm
Vật liệu	HRC carbon thấp

Mô tả sản phẩm

Dây chuyền sản xuất HG60 có thiết kế lỗ đôi, được tối ưu hóa để cải thiện các đặc tính hoạt động, an toàn và hiệu quả sản xuất trong khi giảm chi phí con lăn.

Thông số kỹ thuật vật chất

Phù hợp với tiêu chuẩn YB189-64:

Vật liệu: Thép carbon thấp và thép xây dựng hợp kim thấp
Tính chất cơ học: σb≤520MPa, σs≤365MPa
Chiều rộng dải: 60-190mm
Độ dày dải: 1.0-3,5mm
Đường kính bên trong của cuộn dây: φ480 ～ 520mm
Đường kính ngoài của cuộn dây: φ1000 ～1800mm
Trọng lượng cuộn dây: ≤2,5T

Thông số kỹ thuật ống hàn

Ống tròn φ20-60mm, độ dày 1.0-3,5mm
Chiều dài cắt cố định: 4-9m
Độ chính xác cắt ống: 0-3mm
Tốc độ hình thành: 90m/phút

Nguồn cung cấp điện, nước và không khí

Mục	Đặc điểm kỹ thuật
Khối lượng điện	Khoảng. 200kw (380V/50Hz/3phase)
Nước làm mát lưu thông	Dòng chảy: 15T/h ～ 20 T/h, khối lượng nhóm: 20m³
Không khí nén	Dòng chảy: 5m³/phút, áp suất: 3 ～ 5kg/cm²

Yêu cầu hội thảo: rộng 6m, dài 80m, cao ít nhất 5m từ đường ray trần đến mặt đất.

Quá trình sản xuất

Tải cuộn dây → Khí điều khiển → Cắt và hàn → Bộ tích lũy xoắn ốc ngang → hình thành, hàn HF, gỡ lỗi, làm mát, kích thước, làm thẳng → Saw Cắt lạnh → Truyền → Đóng gói → Lưu trữ

Các thành phần chính

UNCTHER:

Mở rộng kép và cấu trúc trục gá đúc hẫng
Hệ thống khí nén để mở rộng, ký kết hợp đồng và phanh
Hai trục gá với các liên kết bốn thanh cho chuyển động xuyên tâm
OD của cuộn dây: φ1000-1800mm
ID cuộn dây: φ480-520mm
Loại mở rộng: mở rộng cơ học
Phá vỡ: Lái xe khí nén

Xết tự động và thợ hàn:

Chiều rộng dải: 60-190mm
Độ dày hàn: 1.0-3,5mm
Loại cắt: cắt tự động
Mô hình hàn: Hàn tự động
Áp suất khí nén: 0,5MPa
Chu kỳ làm việc: Tối đa. 300 giây

Tạo thành và định cỡ nhà máy:

Hình thành ống OD: ống tròn φ20-60mm
Độ dày tường: 1.0-3,5mm
Tốc độ hình thành: 90m/phút
7 giá đỡ hình thành ngang và 8
5 giá đỡ theo chiều ngang và 5 chiều dọc
Động cơ chính: 75kW+90kW

Thợ hàn trạng thái rắn tần số cao 200kW:

Công suất đầu ra: Pout ＞ 200kw
Tần suất: 400 ~ 450kHz
Sức mạnh danh nghĩa: 100kw
Nguồn điện: 380V/50Hz 3 pha
Dòng dòng: 220a
Biến tần MOSFET: 60kW × 2
