| Đường kính cuộn ra: | Φ2000-2200mm | Đường kính bên trong cuộn dây: | Φ480-610mm |
|---|---|---|---|
| Chiều rộng dải: | 200-400mm | Độ dày dải: | 1-5mm |
| dải cân: | Tối đa 10T | Bao gồm: | máy cắt, máy cân bằng đầu thẳng và đầu kẹp, máy cắt và máy hàn, bộ tích lũy xoắn ốc |
| Sự bảo đảm: | Một năm | Vật chất: | HRC carbon thấp |
| Điểm nổi bật: | Máy nghiền ống hàn tần số cao 5 ",máy nghiền ống hàn tần số cao hrc,máy nghiền ống hàn tần số cao 5" |
||
Đề xuất kỹ thuật Vì
HG 5 ” Máy chuẩn bị phía trước

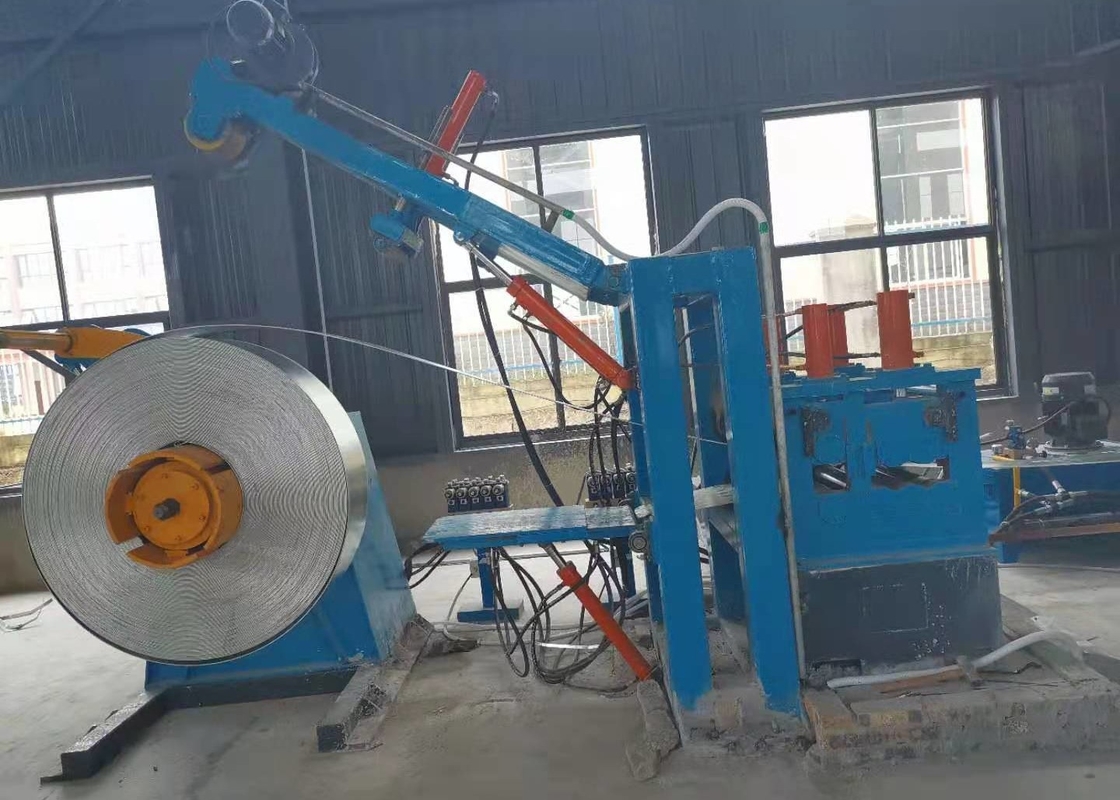

1. hình nón đôi thủy lựcUncoiler
Lò hơi có cấu trúc hình nón kép.Nó bao gồm hai phần chính: phần thân chính và phần đế cố định.Thân chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, co lại và phanh của trục gá. Mở rộng thủy lực và dẫn động khí nén
| đường kính cuộn dây | Φ2000-2200mm |
| đường kính bên trong cuộn dây | Φ480-610mm |
| chiều rộng dải | 200-400mm |
| chiều rộng dải | 1-5mm |
| dải cân | Max10.0T |
| mở rộng loại |
mở rộng thủy lực, cấu trúc khối trượt |
| phá vỡ |
Truyền động khí nén, đĩa vỡ 2 chiếc |
Bộ phận này được sử dụng chính để dẫn nguồn cấp thép cuộn mới vào bộ phận làm phẳng sau khi bộ phận xả đưa cuộn dây vào vị trí làm việc.
công suất động cơ đầu thẳng: AC1.5KW
áp suất xử lý: 7Mpa

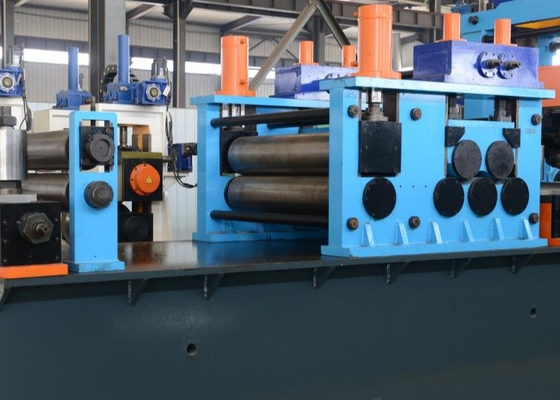

Bộ san lấp mặt bằng với kẹp 2 cuộn và cân bằng 5 cuộn.
đường kính cuộn pinch: Ф180mm
đường kính cuộn san lấp mặt bằng: Ф120mm
pinch và động cơ san lấp mặt bằng: 15kw
3) máy cắt thủy lực và máy hàn thủ công
Máy cắt và thợ hànđược sử dụng để cắt các đầu không đều của dải và sau đó nối các dải bằng cách hàn ..
| chiều rộng cắt | 200-400mm |
| độ dày hàn | 1-5mm |
| loại cắt | cắt thủy lực |
| Cách nén | thủy lực |
| kiểu hàn | tự động |
| vật liệu lưỡi | H13 |
| áp lực nước | 10MPA |
| áp suất không khí | 0,5MPa |
| chu kỳ làm việc | Tối đa 300 giây |
4) bộ tích lũy xoắn ốc
Đơn vị này chính bao gồm thiết bị ép & mang vật liệu, lắp ráp bộ tích lũy, đơn vị vật liệu mang đi, đơn vị điều khiển điện.
thiết bị cho ăn
Nó chính bao gồm khung, động cơ điện, bộ hãm, trục truyền lực chuyển hướng vòng của trục giảm vận tốc, cuộn ép & mang, hệ thống khí áp của cuộn dẫn hướng, đơn vị vận tốc được kiểm tra;nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận tốc mang đến hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến bộ phận này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang cuộn vật liệu bằng phá vỡ, và cũng có thể điều chỉnh vận tốc để mang động cơ điện và đơn vị vận tốc mang vật liệu.
Lắp ráp khung bình tích áp: bao gồm động cơ điện, khung, cuộn tròn bên trong, cuộn tròn ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ vật liệu thép dải từ bộ phận ép & mang và nó có thể được rút ra từ cuộn vật liệu gửi đi ở giữa.
Thiết bị chuyển vật liệu: bao gồm khung, cuộn hướng dẫn hướng, cuộn dẫn hướng ra nơi cao hoặc thấp hơn.Nó có thể mang thép dải để định hình hệ thống và gửi thông tin vận tốc vật liệu thực hiện đến thiết bị điều khiển điện.
phong cách làm việc: vòng tròn cố định
đường kính: 5,0M
lợi thế: lưu trữ nhiều vật liệu hơn, không có cuộc tấn công để dải bề mặt thép
thép cuộn dày: 1-5mm;
chiều rộng: 200-400mm
vận tốc đi của vật liệu: Vmax = 120m / phút
Công suất động cơ điện trực tiếp của máy ép & mang: 30KW
động cơ điện của khung tích lũy: 55KW
