Đường dây sản xuất ống thép ERW cho ống hình chữ nhật hình vuông

Name: Đường dây sản xuất ống thép ERW cho ống hình chữ nhật hình vuông
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Tengtian
Chứng nhận:	CE / ISO
Số mô hình:	HG273

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Tengtian

Chứng nhận:

CE / ISO

Số mô hình:

HG273

Phương pháp hình thành:

Dây chuyền sản xuất ống thép ERW Bộ cấp liệu đai thép

Trọng lượng cuộn dây:

15000Kg

Máy hàn tần số cao:

600kw

Tròn:

Φ89-273mm

Quảng trường:

70*70-200*200 mm

tốc độ hàn:

Tối đa 50m/phút

Hình chữ nhật:

80*60-300*100mm

Độ dày:

1,5-8mm

Làm nổi bật:

High Light

Làm nổi bật:

Dây chuyền sản xuất ống thép đường kính 60mm

dây chuyền sản xuất ống thép đường kính 20mm

dây chuyền sản xuất ống hàn hf

Thông tin giao dịch

Số lượng đặt hàng tối thiểu:

1 bộ

Giá bán:

$100000 to $1 million

chi tiết đóng gói:

Đóng gói xuất khẩu đặc biệt và cố định trong container

Thời gian giao hàng:

6 tháng

Điều khoản thanh toán:

T/t, l/c

Khả năng cung cấp:

100 bộ / năm

Mô tả sản phẩm

Đường dây sản xuất ống thép ERW - Đơn vị cung cấp dây đai thép

Thông số kỹ thuật sản phẩm

Phương pháp hình thành	Đường dây sản xuất ống thép ERW Đơn vị cấp bạt thép
Trọng lượng cuộn	15000kg
Máy hàn tần số cao	600KW
Phạm vi đường ống tròn	Φ89-273mm
Phạm vi đường ống vuông	7070-200200 mm
Tốc độ hàn	Tối đa 50m/min
Phạm vi ống hình chữ nhật	8060-300100mm
Phạm vi độ dày	1.5-8mm

Các thông số kỹ thuật

Nhu cầu vật chất

Thép dải phải tuân thủ tiêu chuẩn YB189-64
Tương thích với thép carbon thấp và thép hợp kim thấp (δb≤520Mpa; δs≤340Mpa)
Thông số kỹ thuật cuộn dây: đường kính bên trong Φ508-Φ610mm, đường kính bên ngoài Φ1000-Φ2000mm

Nhu cầu năng lượng

Tổng công suất máy móc & điện tử: ~ 1200KW
Máy hàn tần số cao: 600KW
Không khí nén: 6m3/m ở 0,4-0,6Mpa

Quá trình sản xuất

Quá trình sản xuất hoàn chỉnh bao gồm:

Thép dải để cuộn
Pháo và thẳng
Phân phẳng và hàn đầu
Lưu trữ và hình thành vật liệu
hàn, làm mát và định kích thước
Cắt chính xác và đóng gói

Khả năng xử lý

Các ống tròn:Φ89-273mm
Bơm vuông:70*70-200*200mm
Các ống hình chữ nhật:80*60-300*100mm
Phạm vi độ dày:1.5-8mm
Tốc độ sản xuất tối đa:50m/min

Các thành phần chính

Không, không.	Thành phần	Số lượng	Đơn vị
1	Xe cuộn dây	1	Mảnh
2	Máy mở cuộn	1	Mảnh
3	Đơn vị thẳng	1	Mảnh
4	Đơn vị làm phẳng	1	Mảnh
5	Butt Shear & Welder	1	Mảnh
6	Bộ tích tụ xoắn ốc ngang 6M	1	Mảnh
7	Hình thành và kích thước	1	Mảnh
8	Cụm máy xay	1	Mảnh
9	Máy bọc ống thép tự động	1	Mảnh
10	Máy hàn 600Kw H.F.	1	Đặt

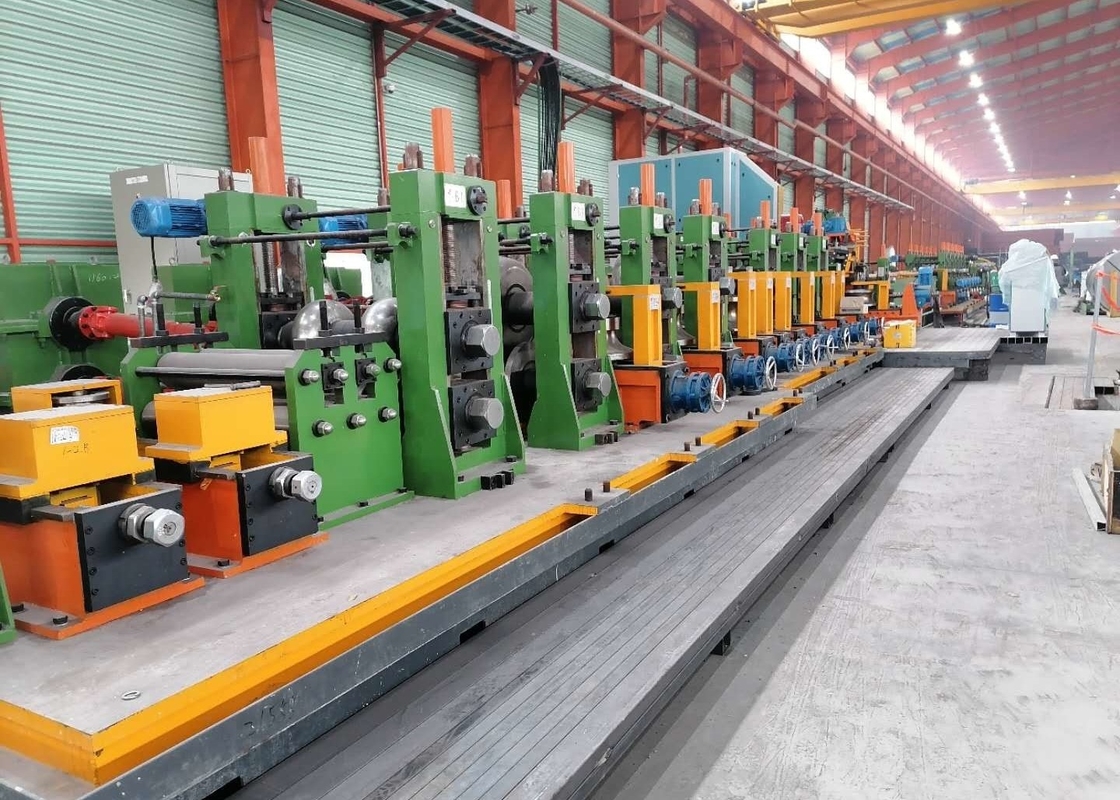

Hình ảnh sản phẩm

Các mô hình có sẵn

Mô hình	Phạm vi đường kính	Độ dày ống	Tốc độ đúc	Năng lượng động cơ	Khu vực cơ khí
HG20	8-20MM	0.3-1MM	30-120 m/min	55 kW	7×50 m3
HG32	12-32MM	0.3-2.0MM	30-120 m/min	75 kW	7×50 m3
HG50	16-50MM	0.8-2.5MM	30-110 m/min	110 kW	7×60 m3
HG60	20-60MM	0.8-3MM	30-100 m/min	132 kW	7×65 m3
HG76	12-76MM	1-3MM	30-100 m/min	320 kW	8×80 m3
