| Nguồn gốc: | HEBEI, CHINA |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE, ISO9001, BV |
| Số mô hình: | HG60 |

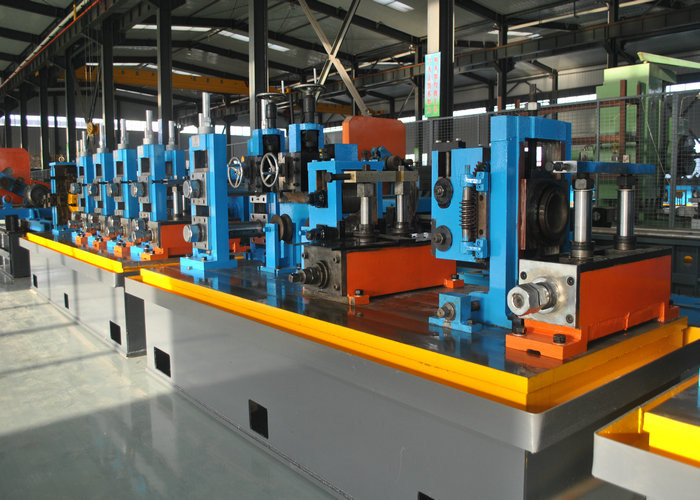

Dây chuyền này được thiết kế đặc biệt để sản xuất ống hàn đường thẳng tần số cao Φ19-Φ63.5mm, δ0.8-2.5mm, bao gồm cả ống vuông và ống hình đặc biệt (δ≤2.0mm). Toàn bộ thiết bị bao gồm từ bộ xả cuộn đến cưa cắt theo chiều dài cố định, với tốc độ cán có thể điều chỉnh dựa trên yêu cầu về đường kính ống và độ dày thành ống.
| Mục | Thông số kỹ thuật |
|---|---|
| Tấm thép cán nóng hoặc cán nguội | Theo GB700-88 hoặc GB1591-88 |
| Vật liệu | Thép carbon thấp, thép hợp kim thấp δs≤345Mpa, δb≤610Mpa |
| Độ dày của dải thép | 0.8-2.5mm (Theo GB708-88) |
| Chiều rộng của dải thép | 60-200mm |
| I.D. của cuộn thép | Φ450-Φ550mm |
| O.D. của cuộn thép | Φ800-Φ1200mm |
| Trọng lượng cuộn tối đa | 2500kgs |
| Mục | Thông số kỹ thuật của dây chuyền ống |
|---|---|
| O.D. | Φ19-Φ63.5mm |
| Độ dày thành ống | 0.8-2.5mm (ống vuông và ống hình đặc biệt δ≤2.0mm) |
| Chiều dài | 4-8m |
| Mẫu | Phạm vi đường kính | Độ dày ống | Tốc độ dây chuyền (m/phút) |
|---|---|---|---|
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
