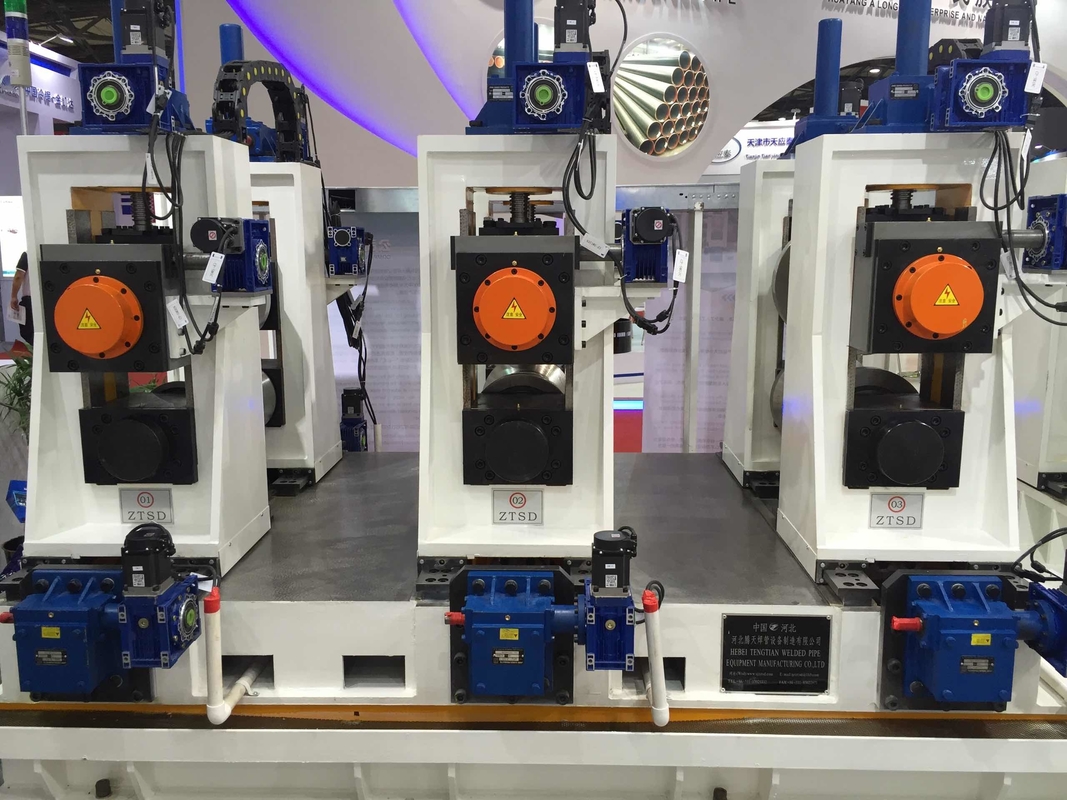

PLC Control Carbon Pipe FFX Hình thành Máy nghiền ống vuông SS hoàn toàn tự động

PLC điều khiển ống carbon FFX hình thành hoàn toàn tự động SS Square Tube Mill

Mô tả thiết bị

PLC điều khiển Carbon Steel ống máy, Full tự động SS Square ống máy máy
là lần đầu tiênsản xuất ống hoàn toàn tự độngmáy ở Trung Quốcđể đáp ứng các yêu cầu của thị trường quốc tế, theo công ty của chúng tôi LW loạt đơn vị kết hợp với FF hình thành công nghệ, phát triển các thiết bị ống hình vuông và hình chữ nhật tự động.Máy làm ống có thể sản xuất một đặc điểm kỹ thuật nhất định của mở thép cong lạnh, chẳng hạn như thép phần U,C vv, chiều rộng và chiều cao của sản phẩm có thể được điều chỉnh vô hạn.không có đốm, quy mô với độ chính xác cao.

Máy ống Ống đặc điểm chính của thiết bị

1. Trong một khoảng thời gian rất ngắn để hoàn thành điều chỉnh của con lăn
2. sản xuất các thông số kỹ thuật khác nhau của ống, chỉ cần điều chỉnh
3. giảm số lượng công nhân, giảm chi phí lao động
4. cải thiện tuổi thọ của thiết bị.
5Máy có thể tự sửa chữa.

Máy làm ống hàn bao gồm các bộ phận sau:

1Các bộ phận hình thành: Bao gồm bảy khung giá đỡ cuộn ngang, bốn giá đỡ cuộn trống, bốn giá đỡ giá đỡ cuộn dọc và một giá đỡ cho ăn
2. Các bộ phận hàn: bao gồm hàn năm cuộn cuộn ép, hai khung thắt vết sẹo và một khung thắt sơn
3. Các bộ phận sắc nét: bao gồm bốn khung của bốn ốc đỡ cuộn
4Phần điều khiển điện: điều khiển bằng điều khiển PLC đa điểm

Quá trình sản xuất

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Thông số kỹ thuật:

Vật liệu thô:Thép carbon thấp và thép hợp kim thấp,σb≤580Mpa σs≤380Mpa
Chiều rộng dải thép:320-800mm
Độ dày dải thép:3.0-12.7 mm
Chiều kính bên trong dải thép:φ480-580mm
Chiều kính bên ngoài dải thép:φ800-1800mm
Trọng lượng cuộn dây thép (Max):12t
Nguyên liệu thô cho loại thép:Q195-Q345,SPHC
Tiêu chuẩn chất lượng nguyên liệu thô::Chủ yếu trong các tiêu chuẩn GB, các bộ phận với JIS,DIN
Độ dày ((Max):5.0mm,Độ dày 1,5 mm
Thông số kỹ thuật sản phẩm chính
Bơm vuông 80 × 80 ¢ 200 × 200 ((bất kỳ kích thước nào trong phạm vi này)
Bốn góc 80 × 120-120×280 (bất kỳ kích thước trong phạm vi này), ống hình chữ nhật tất cả áp dụng kiểu hình thành dọc
Độ dày tường:3.0-12.7mm
Chiều dài:4-12m
Hướng thức ăn đơn vị:trái hoặc phải (đối mặt với bên vận hành)
Độ cao của dây chuyền cán:+900mm
Tốc độ hình thành:10-40m/min
Động cơ chính:Động cơ chuyển đổi tần số 22KW × 2 Mỗi thời gian đứng
