Máy cắt thép hoàn toàn tự động với hoạt động an toàn 1 năm bảo hành
Thông số kỹ thuật sản phẩm
| Thuộc tính |
Giá trị |
| Vật liệu |
HRC, CRC, tấm thép kẽm |
| Điện áp |
220/380/415/420/440V |
| Tốc độ máy xay |
Tối đa 150m/min |
| Bảo hành |
1 năm |
| Vật liệu của lưỡi dao |
SKD11 |
| Độ khoan dung chiều rộng |
+/- 0,05mm |
| Kiểm soát |
PLC |
| Dịch vụ sau bán hàng |
Kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài |
| Max. cắt dải |
25 dải |
| Trọng lượng cuộn dây |
12 tấn tối đa. |
| Màu sắc |
Màu xanh |
Tổng quan sản phẩm

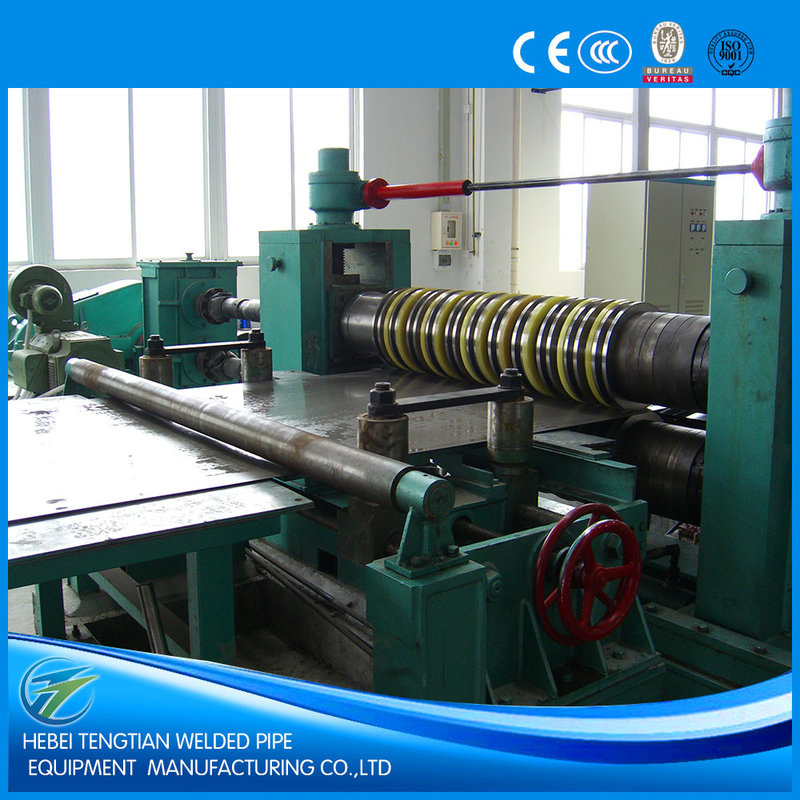

ZJ-(0.3-3) ×1300mm Máy cắt dây thép tốc độ cao hoàn toàn tự động
Dòng cắt tấm mỏng này, còn được gọi là máy cắt cuộn dây kim loại, là một dây chuyền sản xuất được thiết kế để phá vỡ cuộn dây chính thành cuộn nhỏ hơn có chiều rộng cụ thể.Chất liệu có chứa:, cho ăn cuối cuộn dây và xẻo, cho ăn chắt cuộn dây hai cuộn dây, xếp bằng ba cuộn dây, cắt cuối, sắp xếp dải, cắt đĩa, cuộn phế liệu, tích lũy lỗ, tách trước, căng,lùi lại, cuộn xuống xe, điều khiển thủy lực, và điều khiển điện.
Các đặc điểm chính
- Các dây chuyền sản xuất được thiết kế tùy chỉnh theo yêu cầu của khách hàng
- Cấu hình linh hoạt với các tùy chọn uncoiler một hoặc hai mandrel
- Kiểm soát chính xác cho đường trung tâm, phụ kiện cắt và lùi
- Các biện pháp bảo vệ bề mặt cho các vật liệu tinh tế như thép không gỉ
- Thiết kế và sản xuất hệ thống thủy lực tiên tiến
- Các thành phần chất lượng cao từ các nhà cung cấp đáng tin cậy
- Kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất
- Giá cạnh tranh thông qua quản lý chi phí sản xuất hiệu quả
- Tùy chọn cho động cơ truyền động AC hoặc DC (động cơ DC mặc định với trình điều khiển DC Eurotherm 590)
- Các thiết bị an toàn toàn diện bao gồm dừng khẩn cấp
Quá trình làm việc
Nạp cuộn
Máy mở cuộn hai nón
Nạp đầu cuộn dây
Bấm và xẻ
Nạp pinch bằng cuộn hai cuộn
Máy xếp bằng 5 cuộn
Tắt cuối
Bộ tích lũy lỗ ((1)
Phân chỉnh dải
Cắt đĩa
Vòng xoay phế liệu
Bộ tích lũy lỗ ((2)
Máy tách trước/máy căng
Máy nén và tách cuộn lại
Xả cuộn dây
Điều khiển thủy lực
Điều khiển điện
Các thông số kỹ thuật
Vật liệu của cuộn dây:thép carbon, thép không gỉ, tấm thép kẽm, tấm thép màu
Độ dày dải:(0,3-3) mm
Max. chiều rộng dải:1300mm
Chiều kính bên trong của cuộn dây:≥ Φ508mm
Chiều kính bên ngoài của cuộn dây:Φ1800mm
Trọng lượng cuộn:15000Kg
Động cơ cắt:Động cơ DC 75KW
Cánh cắt:Ф205 x 1400mm
Máy dao đĩa:ID205mm x OD310mm x 10mm, 6CrW2Si ((H13, SKD-11)
Đĩa tách:ID75 x OD180mm x 6mm, 65Mn
Khối Recoiler:Ф508 x 1400mm
Động cơ quay vòng:Động cơ DC 110KW
Điều khiển điện:Phòng điều khiển Eurotherm 590 DC cộng với bảng điều khiển
Tốc độ cắt:tối đa 100m/min, điều chỉnh
Thông số kỹ thuật mô hình
| Mô hình |
Độ dày |
Chiều rộng |
Trọng lượng cuộn dây |
Chiều rộng khe hoàn thành |
Tốc độ cắt tối đa |
| JY-1 x 600 |
0.2-1mm |
100-600mm |
Tối đa 8T |
20mm. |
120m/min |
| JY-2 x 1300 |
0.3-2mm |
300-1300mm |
Tối đa 15T |
25mm. |
150m/min |
| JY-3 x 1600 |
0.3-3mm |
500-1600mm |
Tối đa 20T |
Min 25mm |
120m/min |
| JY-4 x 1600 |
0.4-4mm |
500-1600mm |
Tối đa 30T |
Min 30mm |
120m/min |
Lưu ý: Dữ liệu trong bảng chỉ để tham khảo. Chúng tôi thiết kế và sản xuất mỗi dòng theo yêu cầu cụ thể của khách hàng.
