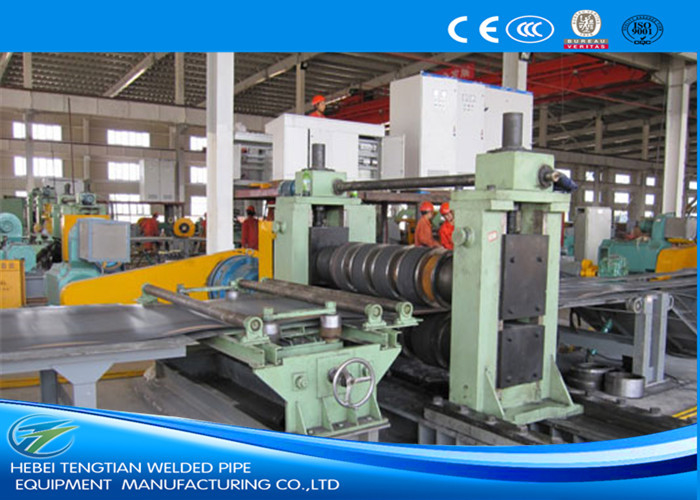

SKD11 Blade Slitter Mill Tốc độ 50m / phút 250KW Lượng 440V Máy cắt thép

SKD11 Blade Slitter Mill Tốc độ 50m / phút 250KW Lượng 440V Máy cắt thép

Lời giới thiệu:

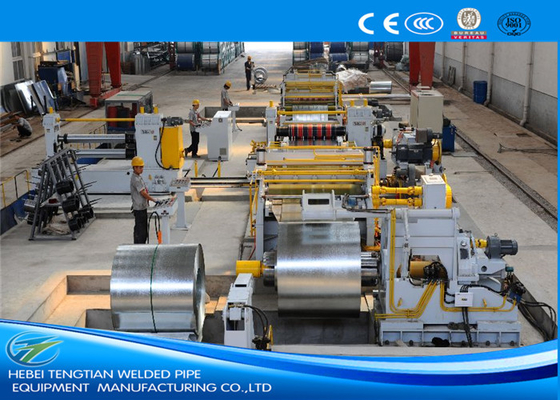

Đường cắt tấm dày này, còn được gọi là máy cắt cuộn dây kim loại, có thể cắt cuộn dây thép dày thành cuộn dây nhỏ.Máy mở cuộn tải trọng lớn hai nòng, hướng dẫn đầu cuộn kiểu cổng, thiết bị báo chí và xẻm, bộ cho ăn chắt cuộn hai cuộn, máy làm bằng năm cuộn, máy cắt cuối, bàn cuộn, máy sắp xếp trung tâm, máy cắt đĩa, máy cuộn phế liệu, bộ tích lũy lỗ,Máy tách trước và máy căng, Portal phong cách cuộn dây tách và nén, recoiler, cuộn dây thả xe, điều khiển thủy lực, và điều khiển điện.
Capacity of different models of thick sheet cutting lines (metal coil slitter): Capacity of different models of thick sheet cutting lines (metal coil slitter): Capacity of different models of thick sheet cutting lines (metal coil slitter): Capacity of different models of thick sheet cutting lines (metal coil slitter):
Độ dày dải: (3~12) mm, (4-16) mm, (5~20) mm;
Chiều rộng dải: 500-1800mm, 800~2000mm hoặc 1000~2200mm.

2. Double con-mandrel decoiler, không chỉ để chịu cuộn lớn như 35T hoặc 40T, nhưng cũng thuận tiện để tải cuộn vào decoiler.
3. xe tải cuộn dây có nền tảng hỗ trợ với twp cuộn có thể xoay ở các cạnh cạnh, trong khi tải cuộn dây trên decoiler hình nón hai, một mặt, vững chắc hỗ trợ một cuộn dây lớn; mặt khác,cuộn hai cuộn trên nền tảng xe cuộn xoay đồng bộ với cuộn trục.
4Sức mạnh của tất cả các cuộn và trục tăng với độ dày băng thép.
5Các máy cuộn phế liệu hai thân được điều khiển bởi hai động cơ mô-men xoắn và hai máy giảm tốc.
6. Recoiling căng của slitter cuộn dây kim loại, hoặc dây cắt tấm, áp dụng cấu trúc căng năm cuộn cứng, cung cấp ổn định và thậm chí căng cho recoiling.
7. Đẩy cuộn được lắp đặt trên cuộn, để đẩy cuộn ra trong khi xả cuộn khe.
8. Các động cơ AC và bộ giảm tốc lái pinch-feeder & leveler năm cuộn và căng năm cuộn, trong khi động cơ DC & bộ giảm tốc lái slitter và recoiler.
9. điều khiển điện của máy cắt cuộn dây: Parker Eurotherm 590 điều khiển tốc độ + điều khiển PLC.

Quy trình làm việc:
Nạp cuộn Ống mở cuộn hai cuộn Nạp đầu cuộn, nén và xẻ Nạp cuộn cuộn hai cuộn five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Các thông số kỹ thuật chính

Vật liệu của cuộn dây: thép carbon HR / CR như Q235, tấm thép kẽm, tấm thép màu vv
Độ dày dải: (4~16) mm
Metal Coil Slitter Chiều rộng dải: 800 ~ 2200mm
Máy cắt cuộn dây Max.weight cuộn dây: 40000kgs

Chiều kính của con lăn ngang và lăn căng: Φ230
Chiều kính của trục cắt: Φ360
Máy cắt đĩa Metal Coil Slitter: 6CrW2Si, HRC54 ° ~ 56 °, OD600mm x ID360mm x T50mm.
Chiều kính của khối quay trở lại: Φ760mm
Máy cắt cuộn đĩa tách: 65Mn, OD250 x ID110 x T10/20mm
Động cơ DC cho slitter và recoiler: 200KW, 250KW
Tốc độ cắt: (0 ~ 30) m/min, điều chỉnh

Máy cắt dây thường được tùy chỉnh theo yêu cầu của khách hàng, miễn là bạn cung cấp các thông số và yêu cầu cho chúng tôi,và sau đó chúng tôi đã thiết kế cho bạn một kế hoạch thiết bị máy móc phù hợp.
