Thông tin chi tiết sản phẩm:
Thanh toán:
|
Vật chất: | HRC, CRC, Thép tấm mạ kẽm | Vôn: | 220/380/410/420 / 440V |
---|---|---|---|
Tốc độ máy nghiền: | Tối đa 120m / phút | Bảo hành: | 1 năm |
Chất liệu lưỡi dao: | SKD11 | Dung sai chiều rộng: | /-0,05mm |
Kiểm soát: | PLC | Cung cấp dịch vụ hậu mãi: | Kỹ sư có sẵn cho các máy móc thiết bị dịch vụ ở nước ngoài |
Tối đa Rạch sọc: | 25 dải | Trọng lượng cuộn: | Tối đa 20 tấn. |
Điểm nổi bật: | slitting line machine,strip slitting machine |
Giới thiệu:
Do độ dày của các dải cuộn tương ứng với công suất của các đường rạch tấm, độ dày lớn hơn của cuộn chủ cần các mô hình lớn hơn của máy rạch cuộn. Nói chung, chúng ta có thể phân loại các đường rạch thành ba nhóm theo độ chênh lệch độ dày, nghĩa là đường rạch tấm mỏng, máy rạch cuộn dày giữa và máy xiên cuộn kim loại dày.

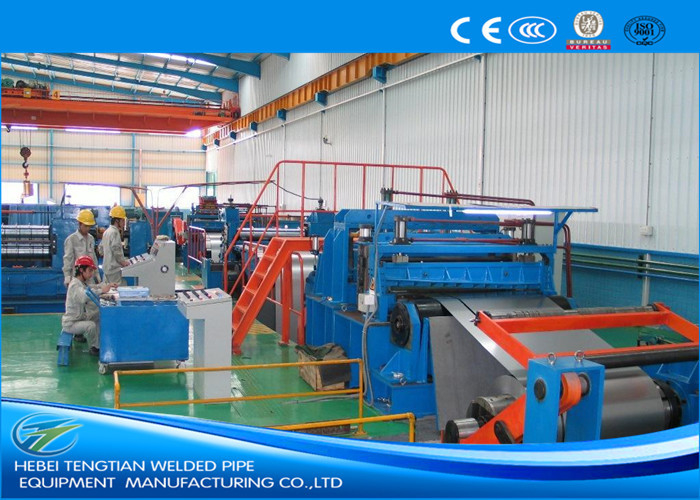

Dây chuyền rạch tấm mỏng này, còn được gọi là máy cắt cuộn kim loại, là một loại dây chuyền sản xuất để phá vỡ cuộn dây chính thành các cuộn dây nhỏ hơn có chiều rộng cụ thể. Đường rạch tấm mỏng được tạo thành từ xe tải cuộn, cuộn dây trục đơn, cho ăn và cuộn xúc, cho ăn hai trục lăn, cắt ba con lăn, cắt cuối, cắt dải, cắt đĩa, quay đĩa , tích lũy lỗ, tách trước, căng thẳng, recoiling, cuộn xuống xe, điều khiển thủy lực, và điều khiển điện.
Đường rạch tấm mỏng phù hợp với độ dày dải cuộn (0,2 ~ 1) mm, (0,3-2) mm, (0,3-3) mm và (0,4-4) mm; trong khi chiều rộng dải có thể thay đổi: 600mm. 1000mm, 1250mm, 1600mm, 1800mm, v.v.
Ưu điểm & đặc điểm của máy rạch cuộn của chúng tôi:
1. Mỗi dây chuyền sản xuất (dây chuyền tấm mỏng) được thiết kế và thực hiện đúng theo yêu cầu của khách hàng. Không chỉ vậy, các kỹ sư của chúng tôi suy nghĩ cẩn thận trong giày của khách hàng, đảm bảo rằng máy xén cuộn kim loại toàn bộ phải nhỏ gọn, trơn tru, chắc chắn và dễ vận hành.
2. Các cuộn dây mỏng khác nhau về trọng lượng cuộn dây, khi trọng lượng cuộn dây tối đa nhỏ, thường không có cuộn dây trục đơn (cantilever) được sử dụng cho máy xén cuộn kim loại; khi trọng lượng cuộn dây tối đa lên tới 25 tấn, việc sử dụng bộ tách cuộn trục gá đôi cho máy rạch cuộn là phù hợp.
3. Khách hàng thường cần các dải mỏng hẹp với độ chính xác rạch cao. Chúng tôi chú ý nhiều đến kiểm soát đường tâm, kiểm soát độ chính xác của phụ kiện rạch, kiểm soát độ chính xác, vv để đảm bảo độ chính xác rạch ở độ dày mỏng.
4. Khi thép không gỉ, thép mạ kẽm, cuộn thép màu được quan tâm, chúng tôi thực hiện các biện pháp tinh tế như con lăn cao su, tấm truyền trơn để bảo vệ bề mặt hoàn hảo không bị thương.
5. Chúng tôi có lợi thế rõ ràng trong thiết kế và sản xuất hệ thống thủy lực cho dòng rạch tấm mỏng này.
6. Chúng tôi luôn chọn nhà cung cấp tốt các bộ phận thủy lực, động cơ, giảm tốc, linh kiện điện. Đồng thời, chúng tôi muốn mua các bộ phận đó theo yêu cầu của khách hàng đối với máy xén cuộn kim loại đặc biệt.
7. Chúng tôi kiểm soát chặt chẽ từng liên kết của quá trình sản xuất, từ mua nguyên liệu, hàn, gia công, làm cứng & mài, lắp ráp, sơn. Do đó, chúng tôi có thể đảm bảo chất lượng cuộn kim loại chất lượng tốt.
8. Chúng tôi có thể cung cấp máy rạch cuộn chất lượng tương tự với giá rẻ hơn vì chúng tôi giỏi quản lý chi phí sản xuất.
Động cơ 9.AC hoặc động cơ DC, khách hàng có thể tự do lựa chọn. Thông thường chúng tôi áp dụng động cơ DC và trình điều khiển Eurotherm 590 DC do lợi thế của nó là chạy ổn định và mô-men xoắn lớn.
10. Hoạt động an toàn được đảm bảo bằng các chỉ dẫn rõ ràng trên đường rạch tấm mỏng, các thiết bị an toàn như dừng khẩn cấp, v.v.
Quá trình làm việc:
Tải cuộn dây - Bộ tách cuộn trục đôi - Cho ăn đầu cuộn, ấn và xúc - Cho ăn hai con lăn, cân bằng năm con lăn - Cắt kết thúc - Tích lũy lỗ (1) - Sắp xếp dải - Cắt đĩa - Quay đĩa - Tích lũy lỗ (2) - Bộ tách trước / Máy căng / con lăn đo chiều dài - Recoiling / Máy ép cuộn & máy tách - Xả cuộn - Điều khiển thủy lực - Điều khiển điện
Thông số kỹ thuật chính
Chất liệu của cuộn dây: HRC, CRC, GI, PPGI, Q195, Q235, Q345 ...
Độ dày dải: (0,3-3) mm
Tối đa Dải rộng: 1600mm
ID cuộn dây: ≥Φ508mm
Cuộn dây OD: Φ1800mm
Tối đa Trọng lượng cuộn: 20000Ks
Động cơ máy cắt: Động cơ DC 75KW
Trục máy xiên: Ф 220 x 1650mm
Dao đĩa trên trục máy xiên: ID220mm x OD330mm x 10 mm, 6CrW2Si.
Đĩa tách: ID85 x OD210mm x 6 mm, 65Mn
Căng thẳng được cung cấp bởi dải đi qua len ma sát cảm thấy quấn quanh các tấm gỗ.
Khối recoiler: Ф508 x 1700mm
Động cơ Recoiler: động cơ DC 90KW
Điều khiển điện: Tủ điều khiển Eurotherm 590 DC cộng với bảng điều khiển.
Tốc độ rạch: tối đa 100m / phút, có thể điều chỉnh.
Hình thức đặc điểm kỹ thuật của máy rạch cuộn:
Mô hình | Độ dày | Chiều rộng | Trọng lượng cuộn | Hoàn thành chiều rộng khe | Tốc độ rạch tối đa |
JY-1 x 600 | 0,2-1mm | 100-600mm | Tối đa 8T | Tối thiểu 20 mm | 120m / phút |
JY-2 x 1300 | 0,3-2mm | 300-1300mm | Tối đa 15T | Tối thiểu 25 mm | 150m / phút |
JY-3 x 1600 | 0,3-3mm | 500-1600mm | Tối đa 20T | Tối thiểu 25 mm | 120m / phút |
JY-4 x 1600 | 0,4-4mm | 500-1600mm | Tối đa 30T | Tối thiểu 30 mm | 120m / phút |
Lưu ý: Dữ liệu ở dạng chỉ là tham chiếu theo phạm vi chung, chúng tôi luôn thiết kế và tạo từng dòng theo yêu cầu cụ thể của từng khách hàng, vì vậy mỗi khách hàng có thể mua dòng nội dung tốt của riêng mình từ chúng tôi. |
