| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE / ISO |
| Số mô hình: | ERW140 Tube Mill |

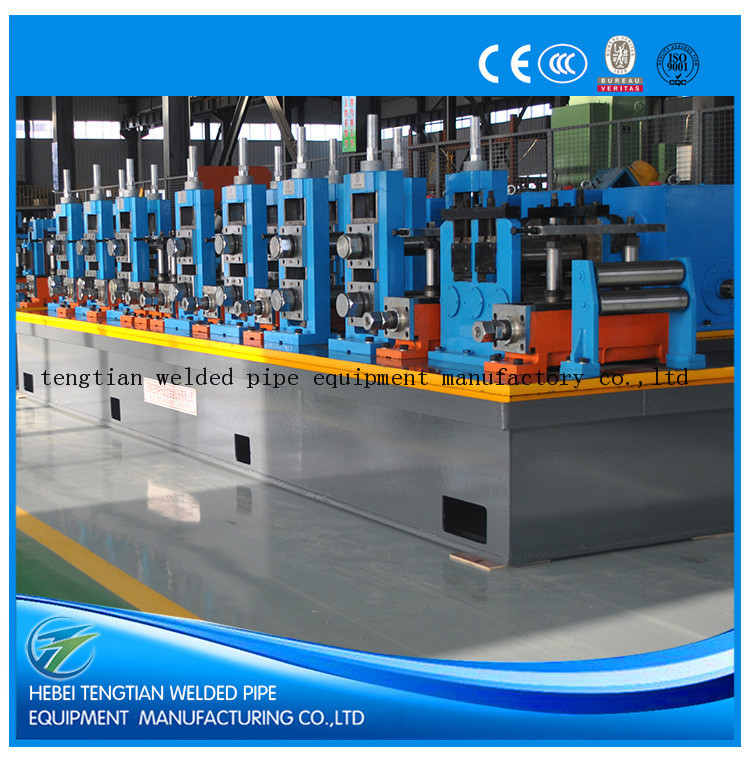

ERW HG140 Đường ống ổn định cuộn rơm Cold Saw Square Tube Mill
ERW HG140 Đường ống ổn định cuộn rơm Cold Saw Square Tube Millđược thiết kế để sản xuất các ống hàn trong Dia. 48mm - 140mm với độ dày tường 1,5mm - 5,0mm, cũng như các ống vuông và hình chữ nhật tương ứng thường được sử dụng trong luyện kim,xây dựng, vận tải, máy móc và ngành công nghiệp xe hơi.
Quá trình sản xuất
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Thông số kỹ thuật:
1- Nguồn gốc:HRC, CRC, cuộn dây galvanized
2. Phạm vi sản xuất:
Bụi tròn: 48 - 140mm; Độ dày: 1.5-5.0mm
Bơm vuông: 40 * 40 - 110 * 110mm;Độ dày: 1,5-4,0mm
Bốn góc:30*50 - 80*140mm;Độ dày: 1,5-4,0mm
3H.F. Welder:GGP400Kw trạng thái rắn
4- Điện thoại:Tối đa 80m/min
5. Chiều dài ống: 4-12m
6. Chọn chính xác:±3mm
| Không, không. | Mô hình | Kích thước ống | Độ dày | Tốc độ ((m/min) | Công suất ((KW) | HF(KW) | Vùng đất ((LxW bằng mét) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1,5 mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4 - 2,0 mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7 -2,5 mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9 - 3,0 mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1 - 4 mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1 - 4,5 mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5 -5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 mm | 1.5 - 5.5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2 - 6 mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4 - 14 mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16 mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 mm | 5 - 18 mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5 - 18 mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5 - 20 mm | 5 - 20 | 4300 | 1800 | 300*24 |
