| Product name: | Fully Automatic High Frequency Welded Carbon Steel Pipe Mill | Độ bền kéo của nguyên liệu thô: | σb≤520 Mpa |
|---|---|---|---|
| pipe size range: | 70x70-150x150mm | Độ dày: | 2,0-10,0mm |
| Max. Production Speed: | 20～50m/min | Control System: | PLC |
| Fixed Cutting length: | 6-15m | Warranty: | One year |
| Welding Type: | High Frequency Welding | Keywords: | High Frequency Welded Carbon Steel Pipe Mill |
| Làm nổi bật: | Nhà máy ống vuông thép carbon,Nhà máy ống tự động hoàn toàn,Nhà máy cán ống hàn tần số cao |
||

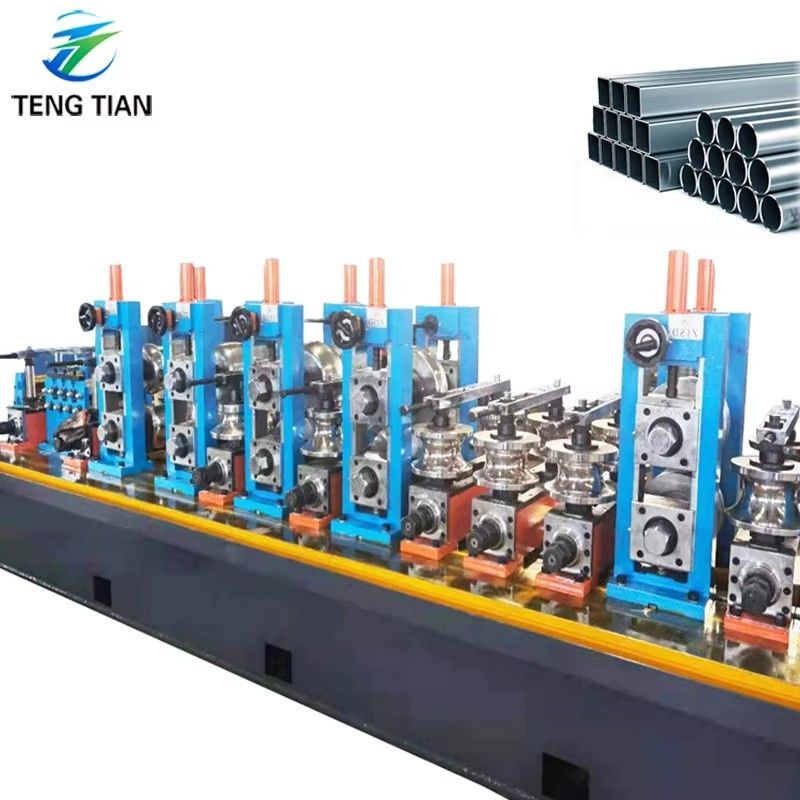

Dây chuyền sản xuất ống thép cacbon hàn tần số cao hoàn toàn tự động
I. Phần tổng quan sản xuất
Dây chuyền sản xuất ống hàn tần số cao HG254 có độ chính xác cao chủ yếu để kích thước ống vuông70x70-150x150mm,, độ dày từ 2.0-10.0mm. sản xuất ống tròn từ 89-190mm với độ dày 2.0-10.0mm, kích thước ống vuông70x70-150x150mm,, độ dày từ 2.0-10.0mm. Dây chuyền sản xuất này, mỗi thiết bị đơn vị, sử dụng đầy đủ các thiết bị tương tự trong và ngoài nước, thiết kế sáng tạo, điều khiển hoàn toàn bằng PC hoặc máy tính, công nghệ tiên tiến, vận hành và bảo trì thuận tiện, và đạt đến trình độ quốc tế vào đầu những năm chín mươi, cho trình độ hàng đầu trong nước.
1.:Điều kiện nguyên liệu
(1) Dải thép cán nóng hoặc cán nguội (đáp ứng GB700-88, GB1591-88)
(2) δs Điểm chảy ≤345Mpa, δb Độ bền kéo ≤610Mpa
(3) Độ dày của dải:
1) Độ dày ống tròn: 2.0-10.0mm
2) Độ dày ống vuông 2.0-10.0mm, Độ dày ống hình chữ nhật 2.0-10.0mm
(4) Chiều rộng dải thép: 280-600mm (±0.2mm)
(5) Đường kính trong của cuộn thép: Φ508mm ~ Φ760mm (người mua xác nhận cuối cùng)
(6) Đường kính ngoài của cuộn thép: Φ1200-Φ2000mm (người mua xác nhận cuối cùng)
(7) Trọng lượng cuộn tối đa: 15.000Kg
2.Phạm vi kích thước ống
(1) OD:
1) ống tròn: φ89-φ190mm,
2) ống vuông: 70X70-150X150mm,
(2) Độ dày sản phẩm:
1) ống tròn: 2.0-10.0 mm
2) ống vuông và hình chữ nhật: 2.0-10.0mm
(3) Chiều dài: 6-15M
(4) Tốc độ: 20-50m/phút
3.Pquy trình roduct
Nguyên liệu (dải) - Máy xả cuộn - Cắt và Hàn - Cấp liệu - Lưu trữ vật liệu - San phẳng thụ động - Tạo hình cán - Hàn tần số cao - Loại bỏ bavia mối hàn - Làm mát - Định cỡ - Nắn thẳng thô - Cắt theo chiều dài - Thu thập
Dung sai đường kính ngoài của ống: ±0.1mm
5.Công suất máy hàn HF:
600KW
Giới thiệu thiết bị chính
| Đường kính ngoài của cuộn | Φ1200-2000mm |
| Chiều rộng dải | 280-600mm |
| Trọng lượng dải | Tối đa 15.0 TON |
| tốc độ | 5m/phút |
Xe tải được sử dụng để đưa cuộn thép từ vị trí tải đến máy xả cuộn. Đồng thời nâng xi lanh dầu, để lỗ bên trong cuộn thép được đặt chính xác trên trục gá của máy xả cuộn, độ căng của máy xả cuộn, đẩy trở lại vị trí ban đầu.
2.Một trục gá thủy lực Máy xả cuộn
(1) Cấu trúc: Một máy xả cuộn thủy lực trục gá
(2) Đặc điểm kỹ thuật
| Đường kính ngoài của cuộn | Φ1200-2000mm |
| Đường kính trong của cuộn | Φ508mm~Φ760mm |
| Chiều rộng dải | 280-600mm |
| Độ dày dải | 2.0-10.0mm |
| Trọng lượng dải | Tối đa 15.0 TON |
| Loại mở rộng | mở rộng thủy lực |
| Động cơ truyền động | 4kw, 380V |
|
tốc độ quay trục gá |
Nmin=1r/phút |
3.Smáy đầu thẳng
Thiết bị được sử dụng để dẫn dải thép vào máy san phẳng một cách trơn tru.
Có cánh tay áp lực, thành phần đầu xẻng. Loại giàn, xả cuộn lên và xuống
4. Pmáy san phẳng inch
(1) Máy này được sử dụng để san phẳng đầu và cuối dải thép, giúp dễ dàng cắt và hàn.
(2) Động cơ san phẳng: 15KW
(3) Đường kính con lăn kẹp: Φ210x900mm, vật liệu con lăn: 40Cr,
(4) Đường kính con lăn san phẳng: Φ160x900mm, vật liệu con lăn: 40Cr,
(5) Chiều rộng san phẳng: 280-600mm
(6) Độ dày kẹp/san phẳng: 2.0-10.0mm
(7) Tốc độ kẹp/san phẳng: 0-11M/Phút
5. Bán tự động máy cắt và hàn
(1) Sử dụng để cắt và hàn đầu và cuối dải thép, đảm bảo sản phẩm liên tục của nhà máy ống.
(2) Độ dày dải thép: 2.0-10.0mm
(3) Chiều rộng dải thép: 280-600mm
(4) Độ bền dải thép:
δs Điểm chảy ≤345Mpa δb Độ bền kéo ≤610Mpa
(5) Loại cắt: thủy lực
(6) Loại nén: thủy lực
(7) Loại hàn: hàn bằng chuyển động cơ giới
(8) Thương hiệu: thợ hàn shanghai Co2
(9) Áp suất làm việc thủy lực: 10Mpa
(10) Vật liệu lưỡi dao: H13
6.Htích lũy ngang
(1) Máy này nằm giữa máy cắt hàn và máy chủ (nhà máy định cỡ tạo hình), được sử dụng sau khi một cuộn thép dải được sử dụng hết, trước khi cuộn dải tiếp theo kể từ khi chuẩn bị từ việc xả cuộn, cắt và thời gian hàn giáp mối để đảm bảo rằng máy chủ (nhà máy định cỡ tạo hình) sản xuất liên tục và lưu trữ đủ dải thép.
(2) Thương hiệu động cơ: WANGPAI
(3) Đơn vị này bao gồm chính trong thiết bị vật liệu ép & mang, lắp ráp bộ tích lũy, bỏ thiết bị vật liệu, bộ điều khiển điện.
1)Pthiết bị vật liệu ress & mang
Thiết bị vật liệu ép & mang: Nó bao gồm khung chính, động cơ điện, bộ phanh, trục truyền động hướng vòng tròn của trục giảm tốc, con lăn ép & mang, hệ thống khí áp suất của con lăn dẫn hướng, thiết bị tốc độ kiểm tra; nó có thể cung cấp dải thép cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin tốc độ mang đến hệ thống điều khiển điện, khi chúng ta yêu cầu dừng mang vật liệu đến thiết bị này, nó sẽ dừng lăn đến động cơ điện và con lăn vật liệu ép & mang bằng phanh, và cũng có thể điều chỉnh tốc độ để mang động cơ điện và tốc độ vật liệu mang của thiết bị.
2) Lắp ráp khung bộ tích lũy
Lắp ráp khung bộ tích lũy: bao gồm động cơ điện, khung, con lăn vòng trong, con lăn vòng ngoài và con lăn áp suất. Nó có thể được sử dụng để lưu trữ vật liệu dải thép từ thiết bị ép & mang và nó có thể được rút ra từ con lăn vật liệu gửi đi trung tâm.
3)Thiết bị vật liệu gửi đi
Thiết bị vật liệu gửi đi: bao gồm khung, con lăn hướng dẫn, con lăn hướng dẫn ra khỏi vị trí cao hoặc thấp hơn. Nó có thể mang dải thép đến hệ thống hình dạng và gửi thông tin tốc độ vật liệu mang đến thiết bị điều khiển điện.
(4)Sđặc điểm kỹ thuật:
1) Đường kính: 12000mm
2) Độ dày cuộn thép: 2.0-10.0mm; chiều rộng: 280-600mm
3) Tốc độ di chuyển vật liệu: Vmax = 100-120m/phút
4) Công suất động cơ cấp liệu: DC 90kw Z4-200-31 (nhà sản xuất: WANGPAI)
5) Công suất động cơ thân bộ tích lũy: AC 11KWX16
6) Chiều dài lưu trữ: 500-1000M
1)Tạo hình thô (Phá vỡ, Cụm) :
Con lăn phẳng cấp liệu, Cấp liệu, Cấp liệu, San phẳng thụ động năm con lăn, Hngang, Hngang, Dọc, Hngang, Dọc, Hngang, Dọc, Dọc, Dọc
2)Tạo hình tinh (Fin-pass)
Hngang, Dọc, Hngang, Dọc, Hngang, Dọc
3) Bàn làm việc hàn
Con lăn dẫn hướng, Ép bốn con lăn, Cạo cơ học, Con lăn đánh bóng.
4 Cbàn nước ooling
5) Máy định cỡ
Dọc, Sđế phổ quát ix, MR , Thai bộ đầu gà tây
8. Cưa phay
1.1 Vật liệu ống: Q235, Q355
1.2 Tròn: 89-190 mm, Độ dày: 2.0-10mm
Vuông: 89-190 mm, Độ dày: 2.0-10mm
1.3 Tốc độ đường truyền tối đa: 50m/phút (Chiều dài cắt là 9 m, OD ống là F70mm và độ dày thành là 3.0 mm.)
1.4 Hướng sản xuất của đường ống:
1.5 Chiều cao của đường:
Chiều cao từ sàn đến đáy ống: mm
Chiều cao từ bề mặt của phần định cỡ, dùng để lắp đặt thiết bị đo tốc độ, đến đáy ống:
Kích thước của nơi sẽ lắp đặt con lăn đo tốc độ:
1.6 Chiều dài cắt ống: 6000～15000 mm
1.7 Độ chính xác cắt: ±2 mm (Yêu cầu về độ không ổn định của tốc độ đường truyền đối với nhà máy cán≤2%)
1.8 Số lượng gờ: Tối đa: 0.2mm
2.1 Sử dụng động cơ servo.
10.600kw Hmáy hàn tần số cao:(sanzheng)
Danh sách cung cấp
|
Máy hàn HF trạng thái rắn 600kW (1 đơn vị) |
Tủ chuyển mạch chỉnh lưu | 1 |
| Tủ đầu ra biến tần | 1 | |
| Bảng điều khiển (với PLC) | 1 | |
| Kết nối cáp quang | 1 | |
| Bàn định vị 3-D | 1 | |
| Máy điều hòa không khí | 1 | |
| Máy làm mát nước-nước | 1 | |
| Ổ đĩa DC | TSK-500/440-LS | 3 |
Q1: Bạn là nhà sản xuất hay công ty thương mại?
A1: chúng tôi là nhà sản xuất, hơn 20 năm kinh nghiệm.
Q2: Kích thước ống tối đa bạn đã từng sản xuất là bao nhiêu?
A2: Tối đa φ630mm
Q3: Tôi có thể đến thăm dây chuyền máy của khách hàng của bạn không?
A3: Có, nhưng trước tiên tôi cần có sự đồng ý từ khách hàng của mình.
Q4: những ưu điểm của máy của bạn là gì?
A4: Chứa Đầy đủ tự động, Tạo hình vuông trực tiếp, Chia sẻ con lăn. Hệ thống thay đổi nhanh chóng
Q5: Làm thế nào tôi có thể nhận được báo giá?
A5: Vui lòng gửi yêu cầu của bạn về kích thước ống, độ dày cho chúng tôi.
