| Name: | Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine | materials: | galvanized |
|---|---|---|---|
| Equipment Specification: | customer determined | Forming method: | Roller Forming Tube Machine |
| speed: | 100 m/min | Warranty: | One year |
| Material: | Low carbon HRC | Forming type: | direct forming |
| Work shop: | 100x18 m, H＞3m ( crane to ground ) | ||
| Làm nổi bật: | Máy sản xuất ống thép galvanized,Máy sản xuất ống thép tường mỏng,Máy làm ống thép tường mỏng |
||
Đường dây sản xuất thép tường mỏng kẽm thép 100 M/Min Máy làm ống thép
Tôi.Thông số kỹ thuật sản phẩm chung
| Không, không. | Mô hình | Kích thước ống | Độ dày | Tốc độ ((m/min) | Công suất ((KW) | HF(KW) | Vùng đất ((LxW bằng mét) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1,5 mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4 - 2,0 mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7 -2,5 mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9 - 3,0 mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1 - 4 mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1 - 4,5 mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5 -5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 mm | 1.5 - 5.5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2 - 6 mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4 - 14 mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16 mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 mm | 5 - 18 mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5 - 18 mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5 - 20 mm | 5 - 20 | 4300 | 1800 | 300*24 |
II.Lời giới thiệu
Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine có lợi thế của kích thước điều chỉnh và sức mạnh nén cao.Cửa và cửa sổ xây dựng, kệ, tủ điện, vỉa hè đường cao tốc, cấu trúc thép xây dựng, thùng chứa, khuôn thép và giàn khoan, xây dựng tàu có hệ thống hỗ trợ năng lượng mặt trời, cầu, tháp truyền tải, cột tấm thép,cầu cáp, máy móc nông nghiệp, đồ nội thất, lưu trữ, đường sắt, thép keel, nhà kính rau, hỗ trợ đường ống, xây dựng đô thị và các lĩnh vực khác.
III.Cấu trúc thiết bị của dây chuyền sản xuất thép tường mỏng galvanized 100 M/Min Steel Tube Making Machine
Uncoiler: Các Single Cone cuộn dây là của cấu trúc của mở rộng đôi và cantilever mandrels. Nó có hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.
Đường thẳng & leveler: Đường thẳng được sử dụng chủ yếu để dẫn đầu thép cuộn mới vào đường thẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.Các Leveler được sử dụng chủ yếu để phẳng đầu và đường mòn của thép dải và chuẩn bị cho bước cắt và hàn tiếp theo, để đảm bảo các dải thép đối lập phẳng và thẳng trong hàn cắt.
Tự động cắt và hàn: Được sử dụng để cắt phần bất thường của đầu băng và đuôi băng, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau.

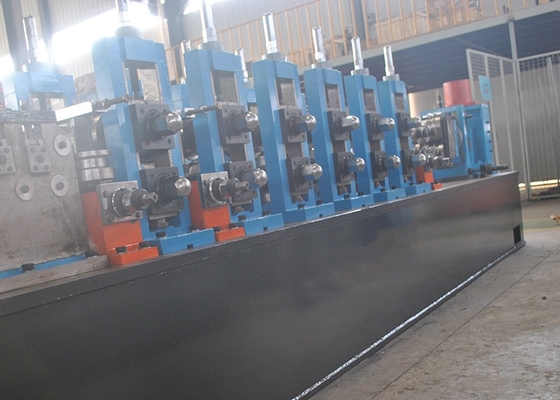

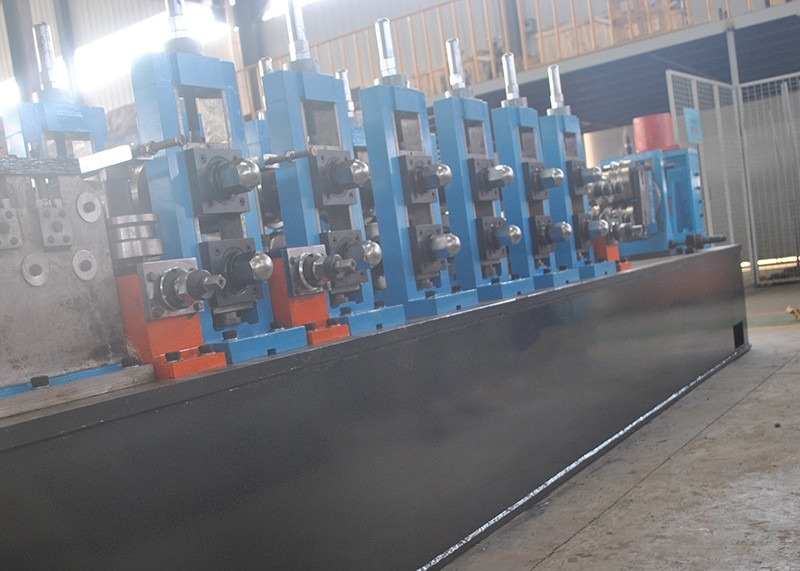

Phần hình thành và kích thước: hình thành dải thép thành hình tròn / vuông / Rec.
Thép lạnh: Nó được sử dụng để cắt vật liệu của dây chuyền sản xuất thép hình lạnh liên tục không ngừng.Các servo công suất cao được trang bị một máy giảm độ chính xác cao và rack nhập khẩu và bánh xe truyền. Độ chính xác của cắt (khoảng cách lỗ là ± 5mm. Cài đặt nhập khẩu chính xác cao đường dẫn đường ray và nắp bảo vệ
IV. Thành phần thiết bị
| Không, không. | Tên |
| 1 | Máy mở cuộn |
| 2 | Máy thẳng và làm bằng |
| 3 | Máy cắt và hàn tự động |
| 4 | Bộ sưu tập |
| 5 | hình thành và kích thước |
| 6 | cưa lạnh |
| 7 | Bảng phát |
| 8 | Tự động xóa và chặn |

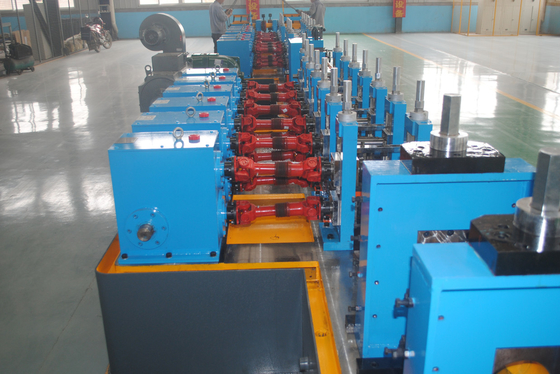

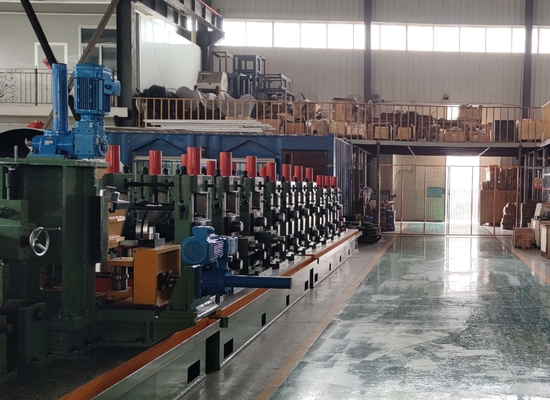

IV.Sự xuất hiện của nhà máy
