Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Đường kính HG32 Máy làm ống thép carbon cho ống tròn | vật liệu áp dụng: | Thép carbon |
|---|---|---|---|
| Thông số kỹ thuật thiết bị: | khách hàng xác định | Phương pháp cắt: | máy cắt thủy lực |
| Phương pháp tạo hình: | con lăn ép | Tốc độ: | 5 m/phút |
| Bảo hành: | Một năm | Vật liệu: | HRC carbon thấp |
| loại hình thành: | hình thành trực tiếp | xưởng: | 30 x 5 m, H＞3m ( cẩu xuống đất ) |
| Làm nổi bật: | Máy làm ống thép Carbon tròn,Máy làm ống thép HG32,Máy chế tạo ống thép carbon tròn |
||

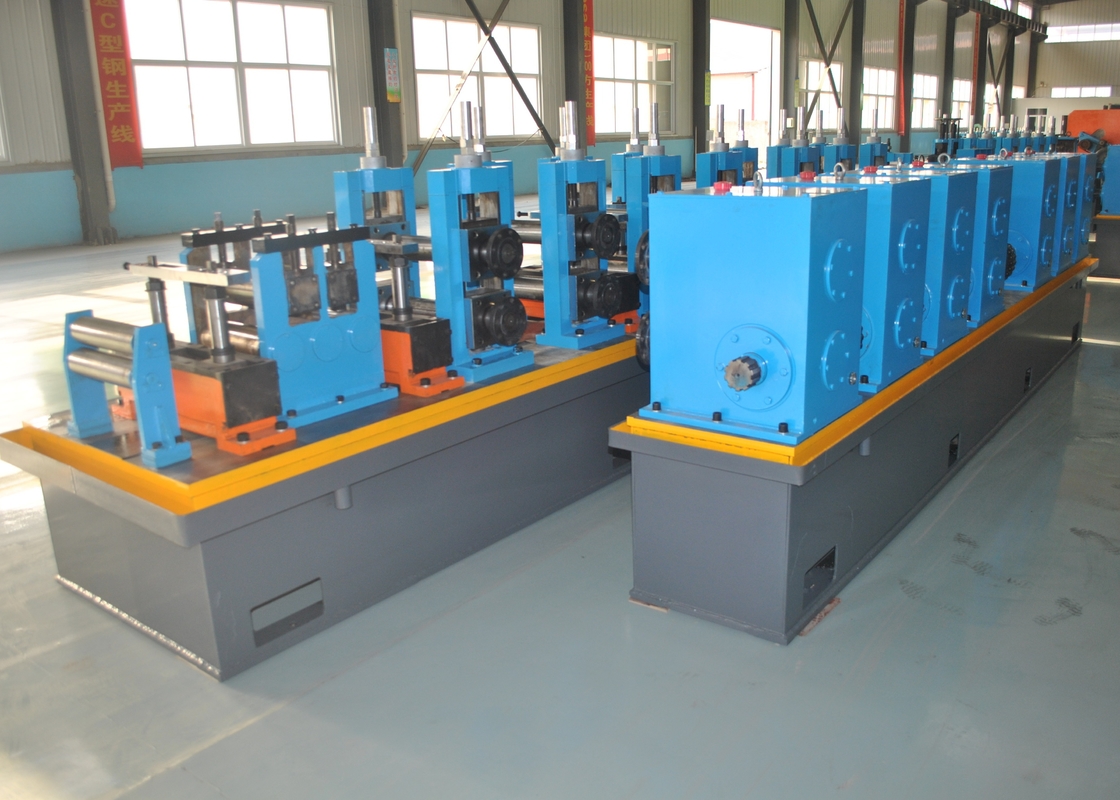

Máy chế tạo ống thép thép carbon đường kính đặc biệt HG32 cho ống tròn
Tôi.Thông số kỹ thuật sản phẩm chung
| Loại | Mô hình (H × W) |
Kích thước phần/mm | Khu vực cắt ngang /cm2 |
|||
| H × B | t1 | t2 | r | |||
| HW |
100×100 | 100×100 | 6 | 8 | 10 | 21.90 |
| 125×125 | 125×125 | 6.5 | 9 | 10 | 30.31 | |
| 150×150 | 150×150 | 7 | 10 | 13 | 40.55 | |
| 175×175 | 175×175 | 7.5 | 11 | 13 | 51.43 | |
| 200×200 | 200×200 | 8 | 12 | 16 | 64.28 | |
| 200×204 | 12 | 12 | 16 | 72.28 | ||
| 250×250 | 250×250 | 9 | 14 | 16 | 92.18 | |
| 250×255 | 14 | 14 | 16 | 104.7 | ||
| 300×300 | 294×302 | 12 | 12 | 20 | 108.3 | |
| 300×300 | 10 | 15 | 20 | 120.4 | ||
| 300×305 | 15 | 15 | 20 | 135.4 | ||
| 350×350 | 344×348 | 10 | 16 | 20 | 146.0 | |
| 350×350 | 12 | 19 | 20 | 173.9 | ||
| 400×400 | 388×402 | 15 | 15 | 24 | 179.2 | |
| 394×398 | 11 | 18 | 24 | 187.6 | ||
| 400×400 | 13 | 21 | 24 | 219.5 | ||
| 400×408 | 21 | 21 | 24 | 251.5 | ||
| 414×405 | 18 | 28 | 24 | 296.2 | ||
| 428×407 | 20 | 35 | 24 | 361.4 | ||
| 458×417 | 30 | 50 | 24 | 529.3 | ||
| 498×432 | 45 | 70 | 24 | 770.8 | ||
II.Lời giới thiệu
Steel Tube được sử dụng rộng rãi trong: các cấu trúc tòa nhà dân dụng và công nghiệp khác nhau; Một loạt các nhà máy công nghiệp dài và các tòa nhà cao tầng hiện đại,đặc biệt là ở các khu vực có hoạt động địa chấn thường xuyên và điều kiện làm việc nhiệt độ cao; Cây cầu lớn với sức chịu lớn, ổn định cắt ngang tốt và trải dài lớn là cần thiết; Thiết bị nặng; Đường cao tốc; Xương xương tàu; Hỗ trợ mìn; Điều trị nền tảng và kỹ thuật đập;Các bộ phận máy khác nhau.
III.Sản phẩm thiết bị
Uncoiler single cone&doube cone:The Single Cone winding là cấu trúc của mở rộng đôi và cantilever mandrels. Nó bao gồm hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.
Đường thẳng & leveler: Đường thẳng được sử dụng chủ yếu để dẫn đầu thép cuộn mới vào đường thẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.Các Leveler được sử dụng chủ yếu để phẳng đầu và đường mòn của thép dải và chuẩn bị cho bước cắt và hàn tiếp theo, để đảm bảo các dải thép đối lập phẳng và thẳng trong hàn cắt.
Tự động cắt và hàn: Được sử dụng để cắt phần bất thường của đầu băng và đuôi băng, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau.
Bộ cấp và máy đâm: Bộ cấp gửi dải thép đến vị trí máy đâm, máy đâm đâm dải thép, và sau đó gửi nó đến phần hình thành.Mỗi kích thước được trang bị một bộ khuôn đâm, máy đâm có thể tự động thay đổi khuôn.
Phần hình thành và kích thước: phần này uốn cong băng thép lạnh thành một hình dạng cố định.
Máy cắt: Nó được sử dụng để cắt vật liệu của dây chuyền sản xuất thép dạng lạnh liên tục không ngừng.Các servo công suất cao được trang bị một máy giảm độ chính xác cao và rack nhập khẩu và bánh xe truyền. Độ chính xác của cắt (khoảng cách lỗ là ± 1mm. Cài đặt nhập khẩu chính xác cao đường dẫn đường ray và nắp bảo vệ
IV. Thành phần thiết bị
| Không, không. | Tên |
| 1 | Vòng cuộn và cuộn ra |
| 2 | Máy thẳng và làm bằng |
| 3 | Máy cắt và hàn tự động |
| 4 | Máy nạp và máy đâm |
| 5 | Các bộ phận hình thành và kích thước tự động |
| 6 | Máy cắt |
| 7 | qua cuộn |
| 8 | Bao bì tự động và pallet hóa |
IV.Sự xuất hiện của nhà máy
