Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy làm ống thép GI cắt nguội năng suất cao cho máy ống tròn | vật liệu áp dụng: | Thép carbon |
|---|---|---|---|
| Phương pháp cắt: | cưa lạnh | Thông số kỹ thuật thiết bị: | khách hàng chỉ định |
| Phương pháp tạo hình: | con lăn hình thành | Tốc độ: | 20-45 m/phút |
| Bảo hành: | Một năm | Vật liệu: | Thép cacbon GI |
| loại hình thành: | hình thành trực tiếp | xưởng: | 150 x 16 m, H＞5m (cẩu nối đất) |
| Làm nổi bật: | Máy sản xuất ống nhựa có năng suất cao,Máy làm ống kẽm Cold Saw,Máy chế tạo ống thép kẽm tròn |
||

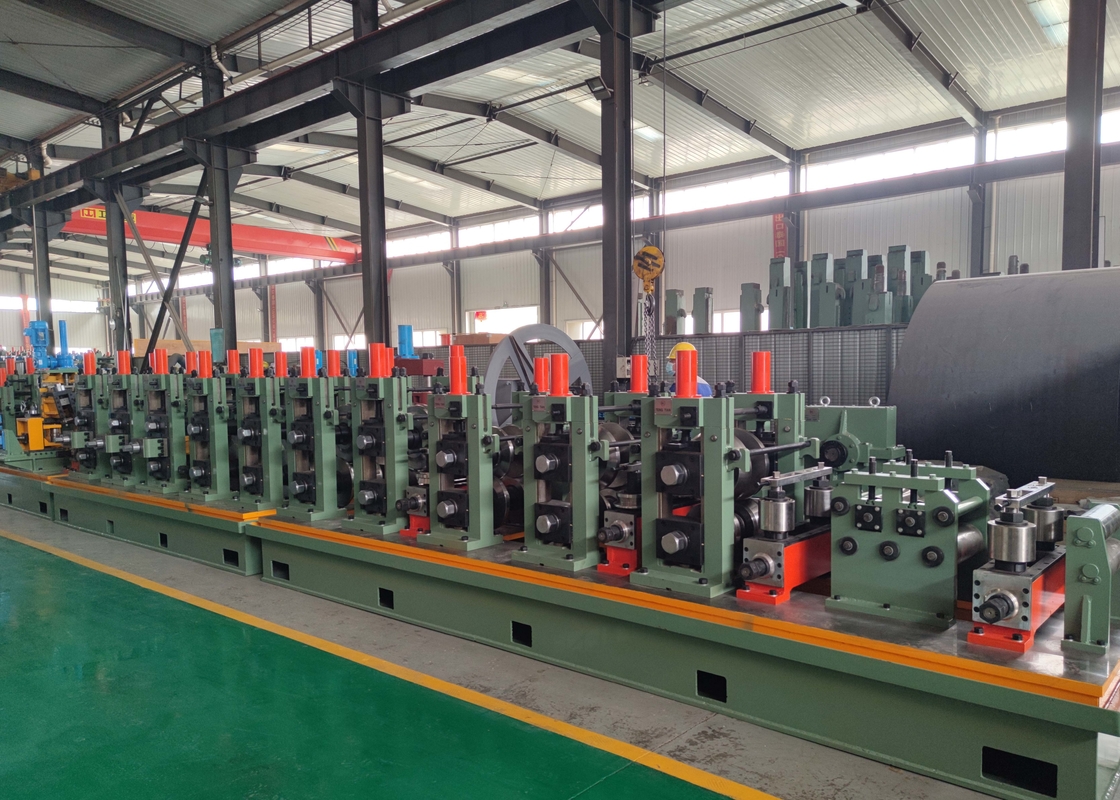

Máy làm ống thép cắt đứt kim cương lạnh có năng suất cao cho máy ống tròn
I. Lời giới thiệu
Đối với tình huống mà tất cả các nước đang làm xây dựng cơ sở hạ tầng, Steel Tube Making Machine có nhiều ứng dụng.trang trí, năng lượng mới, vv và là một trong những thiết yếu GI Steel Tube Making Machine cho Round Pipe Machine cho các sản phẩm thép.thích hợp cho các công ty mới trong ngành thép
II.Thông số kỹ thuật sản phẩm chung
| Không, không. | Mô hình | Kích thước ống | Độ dày | Tốc độ ((m/min) | Công suất ((KW) | HF(KW) | Vùng đất ((LxW bằng mét) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1,5 mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4 - 2,0 mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7 -2,5 mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9 - 3,0 mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1 - 4 mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1 - 4,5 mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5 -5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 mm | 1.5 - 5.5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2 - 6 mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4 - 14 mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16 mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 mm | 5 - 18 mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5 - 18 mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5 - 20 mm | 5 - 20 | 4300 | 1800 | 300*24 |
III.Sản phẩm thiết bị
Uncoiler: Các Single Cone cuộn dây là của cấu trúc của mở rộng đôi và cantilever mandrels. Nó có hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.
Đường thẳng & leveler: Đường thẳng được sử dụng chủ yếu để dẫn đầu thép cuộn mới vào đường thẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.Các Leveler được sử dụng chủ yếu để phẳng đầu và đường mòn của thép dải và chuẩn bị cho bước cắt và hàn tiếp theo, để đảm bảo các dải thép đối lập phẳng và thẳng trong hàn cắt.
Tự động cắt và hàn: Được sử dụng để cắt phần bất thường của đầu băng và đuôi băng, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau.
Bộ cấp và máy đâm: Bộ cấp gửi dải thép đến vị trí máy đâm, máy đâm đâm dải thép, và sau đó gửi nó đến phần hình thành.Mỗi kích thước được trang bị một bộ khuôn đâm, máy đâm có thể tự động thay đổi khuôn.
Phần hình thành và kích thước: bộ phận cuộn này hình thành dải thép thành ống hình vuông tròn.
Máy cắt: Nó được sử dụng để cắt vật liệu sản xuất ống liên tục không ngừng.Các servo công suất cao được trang bị một máy giảm độ chính xác cao và rack nhập khẩu và bánh xe truyền. Độ chính xác của cắt (khoảng cách lỗ là ± 1mm. Cài đặt nhập khẩu chính xác cao đường dẫn đường ray và nắp bảo vệ
IV. Thành phần thiết bị
| Không, không. | Tên |
| 1 | Máy mở cuộn |
| 2 | Máy thẳng và làm bằng |
| 3 | Máy cắt và hàn tự động |
| 4 | Bộ sưu tập |
| 5 | Bộ phận tạo hình và kích thước cuộn |
| 6 | cưa lạnh |
| 7 | Bảng phát |
| 8 | Bao bì tự động và pallet hóa |
IV.Sự xuất hiện của nhà máy
