| Nguồn gốc: | THƯỢNG GIA |
| Hàng hiệu: | hebeitengtian |
| Chứng nhận: | CE |
| Số mô hình: | HG60 |
| Thuộc tính | Giá trị |
|---|---|
| Tên sản phẩm | Máy làm ống thép carbon cho ống tròn |
| Vật liệu | Thép carbon thấp, thép hợp kim thấp, vv |
| Tốc độ sản phẩm | 100 m/min |
| Phương pháp hình thành | Máy xay cuộn |
| Hệ thống điều khiển | PLC |
| Màu sắc | Màu xanh |
| Khu vực sàn | 60m × 12m |
| Nguồn cung cấp điện | 200kw |

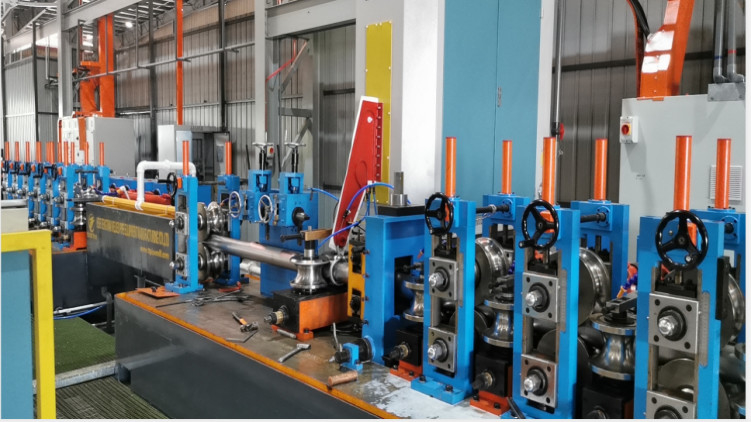

Máy làm ống thép HG60 có cấu trúc thiết kế hợp lý với màn hình cảm ứng HMI và điều khiển chương trình kỹ thuật số PLC. Hệ thống tự động này cung cấp:
Máy tạo cuộn lạnh này sử dụng khuôn tạo nhiều kênh để biến cuộn kim loại thành hồ sơ phần cụ thể thông qua biến dạng nhựa.Nó là thiết bị chuyên dụng để sản xuất các hồ sơ thép khác nhau bao gồm cả thép kênh, thép góc, thép kênh C, và cao tốc guardrail tấm.
Vòng cuộn thép cacbon được chuẩn bị để sản xuất ống
Cuộn dây thép carbon được đặt trên uncoiler
Cổ phiếu cuộn dây được cân bằng để xử lý đồng bộ
Thép phẳng đi qua cuộn hình thành để tạo ra hình dạng ống
Các cuộn hình thành thép theo kích thước và hình dạng cụ thể
Electric Resistance Welder hoàn thành hình thành ống / ống
Mái được làm mịn để hoàn thiện bề mặt đồng nhất
Rút cuối cùng được cắt đến chiều dài yêu cầu
| Không, không. | Mô hình | Kích thước ống | Độ dày | Tốc độ (m/min) | Công suất (KW) | HF (KW) | Vùng (LxW bằng mét) |
|---|---|---|---|---|---|---|---|
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1,5 mm | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4 - 2,0 mm | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 0.7 -2,5 mm | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9 - 3,0 mm | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1 - 4 mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1 - 4,5 mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5 -5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 mm | 1.5 - 5.5 mm | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2 - 6 mm | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 mm | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 mm | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4 - 14 mm | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4 - 16 mm | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 mm | 5 - 18 mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5 - 18 mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5 - 20 mm | 5 - 20 | 4300 | 1800 | 300*24 |
