Thông tin chi tiết sản phẩm:
Thanh toán:
|
| phạm vi độ dày: | 6mm | Chiều rộng tối đa: | 1500mm |
|---|---|---|---|
| Vật liệu: | Kim loại | Cắt giảm tiền tệ: | ±1,5 mm |
| Cắt nhanh: | 0-50 m/phút | Khả năng chịu tải của decoiler: | 20T |
| động cơ máy cắt: | 60 mã lực | động cơ cuộn dây: | 72 mã lực |
| Làm nổi bật: | Máy rạch kim loại 50m/phút,Đường rạch kim loại 50m/phút,Máy xén cuộn dây kim loại |
||

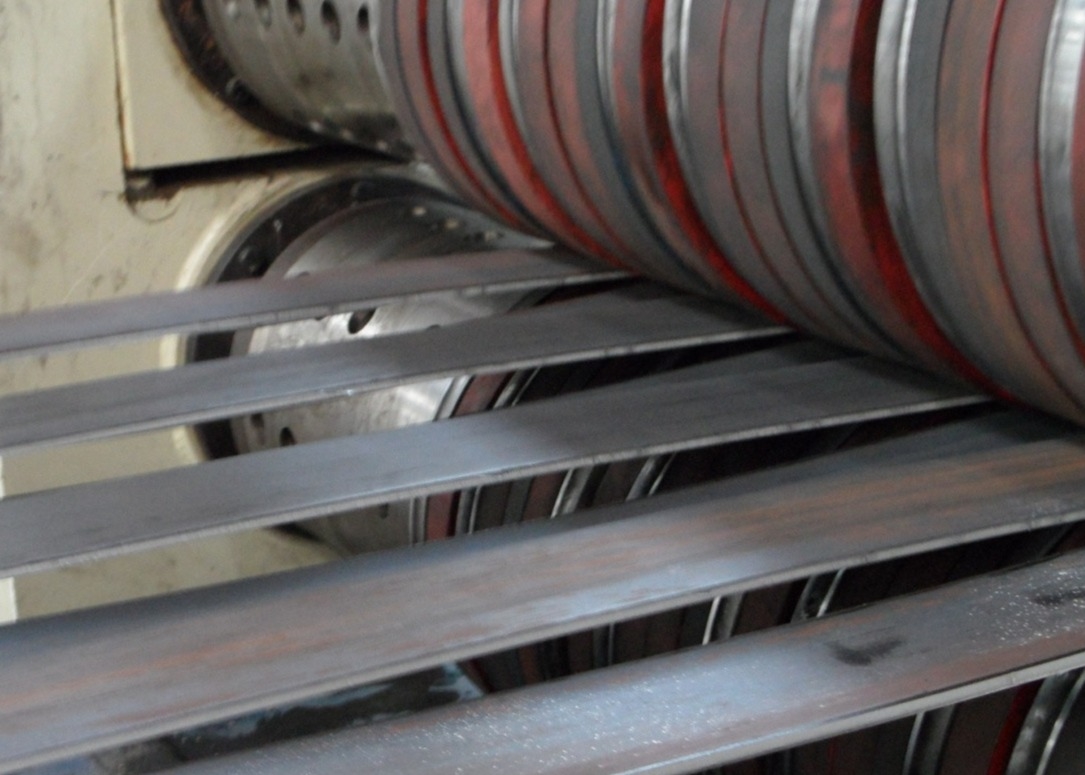

ZSL-6×1500-Slitting Line Metal Strip Coil Slitter Sự tương tác giữa người và máy
I. Thiết kế, sản xuất, kiểm tra và lắp đặt dòng sản phẩm nên tham khảo các tiêu chuẩn sau:
|
(1)JB/T 10678-2006 Dòng sản xuất cắt bằng phẳng (2)JB/T 1829-1997 Các yêu cầu chung về máy chế biến kim loại GB 3766-2001 Thông số kỹ thuật chung về hệ thống thủy lực
GB/T 14404-2011 Độ chính xác của máy cắt vải JB/T 3164-2007 Thông số kỹ thuật cho máy làm bằng tấm cuộn JB/T 1465-2010 Parameter cơ bản của máy làm bằng tấm cuộn
|
II. Yêu cầu kỹ thuật chung đối với dây chuyền sản xuất:
Độ chính xác chế biến của dây chuyền sản xuất phù hợp với các yêu cầu có liên quan của các thông số kỹ thuật chính.Người bán được thiết lập trên cơ sở đáp ứng nhu cầu của người mua và có thể thực hiện điều chỉnh thích hợp cho nội dung được chỉ định trong đặc điểm kỹ thuật.
Không có rung động và tiếng ồn bất thường cho dòng sản phẩm và nó phải phù hợp với các yêu cầu của các tiêu chuẩn nhà nước liên quan.
Khi các thành phần thủy lực và trạm áp suất được vận hành bình thường và duy trì theo thông số kỹ thuật, chúng tôi đảm bảo rằng nó không bị rò rỉ hoặc thiệt hại tự nhiên.Việc thay thế hoặc bảo trì phải được cung cấp cho người dùng kịp thời.
Yêu cầu hàn:
Sự xuất hiện của hạt của tất cả các tập hợp hàn nên đồng đều về chiều cao và chiều rộng.Loại bỏ các vảy nước và nghiền là cần thiết để làm cho bề mặt sóng đẹp và đối xứngKhông có vết nứt, kết nối lạnh, bao gồm slag, bùng cháy, hàn hạt, undercut và lỗ không khí, vv trên kết nối hàn.
Sự xuất hiện của dòng sản phẩm nên được sơn theo yêu cầu của người dùng.
Sự xuất hiện của sơn:
Bộ phim dầu nên bằng nhau và không có dòng treo, vỏ cam và bong bóng không khí lỗ chân trên đó.
Yêu cầu sản xuất về chất lượng sản phẩm:
Tất cả các thiết bị phải được thiết kế và sản xuất theo Hệ thống Tiêu chuẩn Chất lượng Nhà nước.
Người mua có quyền kiểm tra bản vẽ do nhà cung cấp cung cấp và giám sát quy trình sản xuất bất cứ lúc nào.
III. Ý tưởng thiết kế sản phẩm:
Độ tin cậy: thiết kế máy có độ tin cậy cao, nó có thể đảm bảo về các thiết bị hoạt động bình thường và liên tục.
An toàn: các máy, hệ thống thủy lực và điện của toàn bộ đường dây có thiết bị bảo vệ và an toàn đáng tin cậy.nó có thể dừng khẩn cấp bằng tay hoặc tự động.
Về môi trường: các loại dầu thủy lực của máy công cụ được sử dụng phải được tái chế, tránh rò rỉ và ô nhiễm môi trường.
Tiết kiệm năng lượng: xem xét các yếu tố tiêu thụ năng lượng khi thiết kế thiết bị, sử dụng đơn vị hiệu quả truyền cao hơn, kết hợp cải thiện độ chính xác sản phẩm, giảm tiêu thụ.
Hoạt động: thiết bị này có thể hoạt động dễ dàng và dễ dàng tương tác giữa người và máy.
IV. Mô hình khác của dây cắt
| Mô hình (mm) |
Độ dày tấm (mm) |
Chiều rộng tấm (mm) |
Trọng lượng cuộn dây thép (T) | Chiều rộng hoàn thiện (mm) | Số sản phẩm cắt | Tốc độ cắt ((m/min) |
| 3×500 | 0.4-3 | 100-500 | 7 | ≥ 30 | ≤ 6 | 140 |
| 3×600 | 0.4-3 | 100-600 | 8 | ≥ 30 | ≤ 6 | 140 |
| 3×800 | 0.5-3 | 200-800 | 10 | ≥ 30 | ≤ 8 | 140 |
| 3×1250 | 0.5-3 | 400-1250 | 15 | ≥ 30 | ≤10 | 120 |
| 3×1500 | 0.5-3 | 600-1500 | 20 | ≥ 30 | ≤12 | 120 |
| 3×1800 | 0.5-3 | 900-1600 | 30 | ≥ 40 | ≤13 | 120 |
| 4×1600 | 0.5-4 | 900-1600 | 30 | ≥ 60 | ≤13 | 120 |
| 6×1600 | 1-6 | 900-1600 | 30 | ≥ 60 | ≤10 | 110 |
| 8×2000 | 2-8 | 900-2000 | 35 | ≥ 70 | ≤ 6 | 100 |
| 10×2200 | 3-10 | 900-2200 | 35 | ≥ 80 | ≤ 5 | 80 |
| 12×2200 | 3-12 | 900-2200 | 35 | ≥ 100 | ≤ 5 | 50 |
| 16×2500 | 4-16 | 900-2500 | 35 | ≥ 100 | ≤ 5 | 40 |
| 20×2500 | 6-20 | 900-2500 | 35 | ≥ 100 | ≤ 4 | 40 |
