| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Hebei Tengtian |
| Chứng nhận: | CE |
| Số mô hình: | 1650 X 4,5mm |

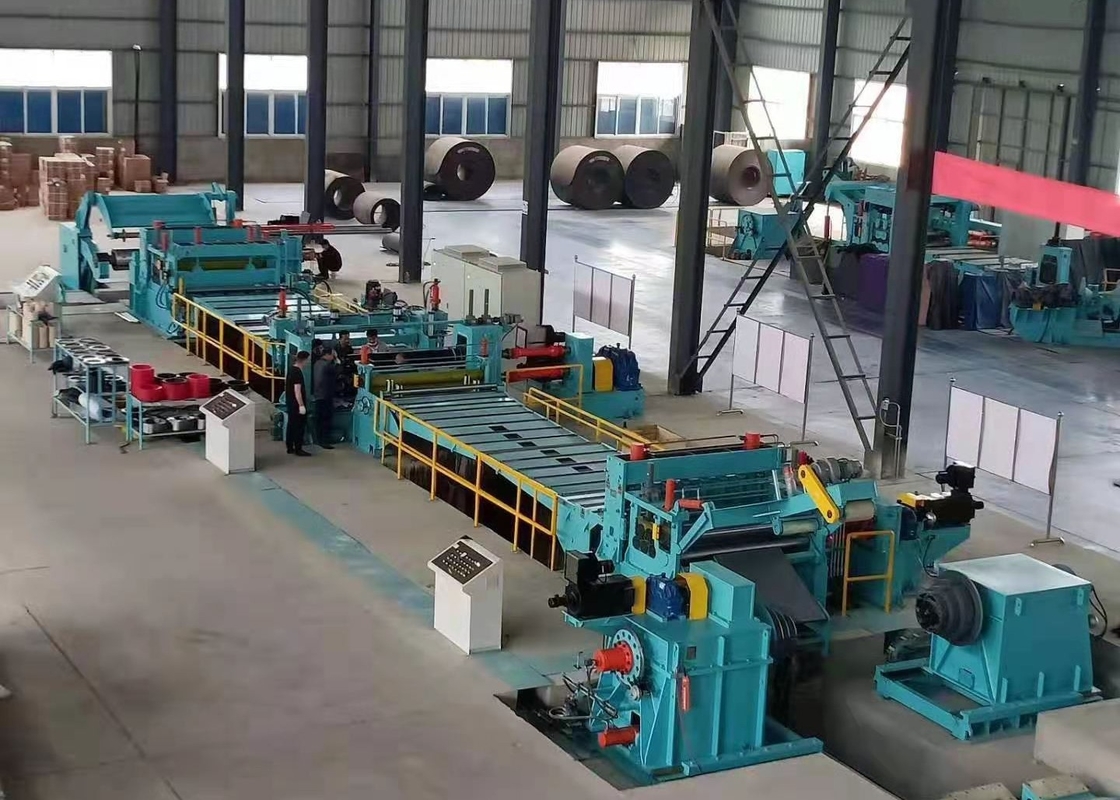

High Speed Coil Cutting Disc Blade Strip Slitter cho Máy cắt kim loại thép
Thông số kỹ thuật máy ngồi ZJ1650 x 4,5 mm
I. Parameter kỹ thuật chính:
1. Thông số kỹ thuật vật liệu
Độ dày cuộn: tối đa 9 mm
Độ rộng cuộn dây:Max 1650mm
Trọng lượng cuộn dây: ≤ 30 t
Độ kính bên trong:Φ508/610/760mm
Chiều kính bên ngoài: ≤ Φ2000mm
Độ chính xác chiều rộng: ±0,10 mm ((trọng lượng 2.0-3.0) ±0,20 mm ((trọng lượng 3.1-9.0)
Độ chính xác Burr: ≤ 5%
II. Thành phần thiết bị
| Không, không. | Tên | Số lượng |
| 1 | Xe cuộn dây | 1 bộ |
| 2 | Máy mở cuộn | 1 bộ |
| 3 | Thiết bị dẫn áp suất | 1 bộ |
| 4 | Clamp&Straightener | 1 bộ |
| 5 | Lấy lông | 1 bộ |
| 6 | 1# Bộ sưu tập | 1 bộ |
| 7 | Thiết bị dẫn đường | 1 bộ |
| 8 | Cuộn sợi | 1 bộ |
| 9 | Máy cắt | 2 bộ |
| 10 | quay lại cạnh | 1 bộ |
| 11 | Bàn băng mặc và tấm ép đuôi vật liệu | 1 bộ |
| 12 | 2# Bộ sưu tập | 1 bộ |
| 13 | Thiết bị tách | 1 bộ |
| 14 | Bảng căng | 1 bộ |
| 15 | Máy đè đè căng 3 cuộn | 1 bộ |
| 16 | Vòng tay lái và tấm hướng dẫn đầu thức ăn | 1 bộ |
| 17 | Recoiler+Recoiling hỗ trợ | 1 bộ |
| 18 | Xe tải | 1 bộ |
| 19 | Máy cắt dao, đệm dao, đệm dỡ, đĩa tách, đệm đĩa tách và các bộ phận chế biến khác | ------- |
III.Mô hình khác của cắt dây
| Mô hình (mm) |
Độ dày tấm (mm) |
Chiều rộng tấm (mm) |
Trọng lượng cuộn dây thép (T) | Chiều rộng hoàn thiện (mm) | Số sản phẩm cắt | Tốc độ cắt ((m/min) |
| 3×500 | 0.4-3 | 100-500 | 7 | ≥ 30 | ≤ 6 | 140 |
| 3×600 | 0.4-3 | 100-600 | 8 | ≥ 30 | ≤ 6 | 140 |
| 3×800 | 0.5-3 | 200-800 | 10 | ≥ 30 | ≤ 8 | 140 |
| 3×1250 | 0.5-3 | 400-1250 | 15 | ≥ 30 | ≤10 | 120 |
| 3×1500 | 0.5-3 | 600-1500 | 20 | ≥ 30 | ≤12 | 120 |
| 3×1800 | 0.5-3 | 900-1600 | 30 | ≥ 40 | ≤13 | 120 |
| 4×1600 | 0.5-4 | 900-1600 | 30 | ≥ 60 | ≤13 | 120 |
| 6×1600 | 1-6 | 900-1600 | 30 | ≥ 60 | ≤10 | 110 |
| 8×2000 | 2-8 | 900-2000 | 35 | ≥ 70 | ≤ 6 | 100 |
| 10×2200 | 3-10 | 900-2200 | 35 | ≥ 80 | ≤ 5 | 80 |
| 12×2200 | 3-12 | 900-2200 | 35 | ≥ 100 | ≤ 5 | 50 |
| 16×2500 | 4-16 | 900-2500 | 35 | ≥ 100 | ≤ 5 | 40 |
| 20×2500 | 6-20 | 900-2500 | 35 | ≥ 100 | ≤ 4 | 40 |
