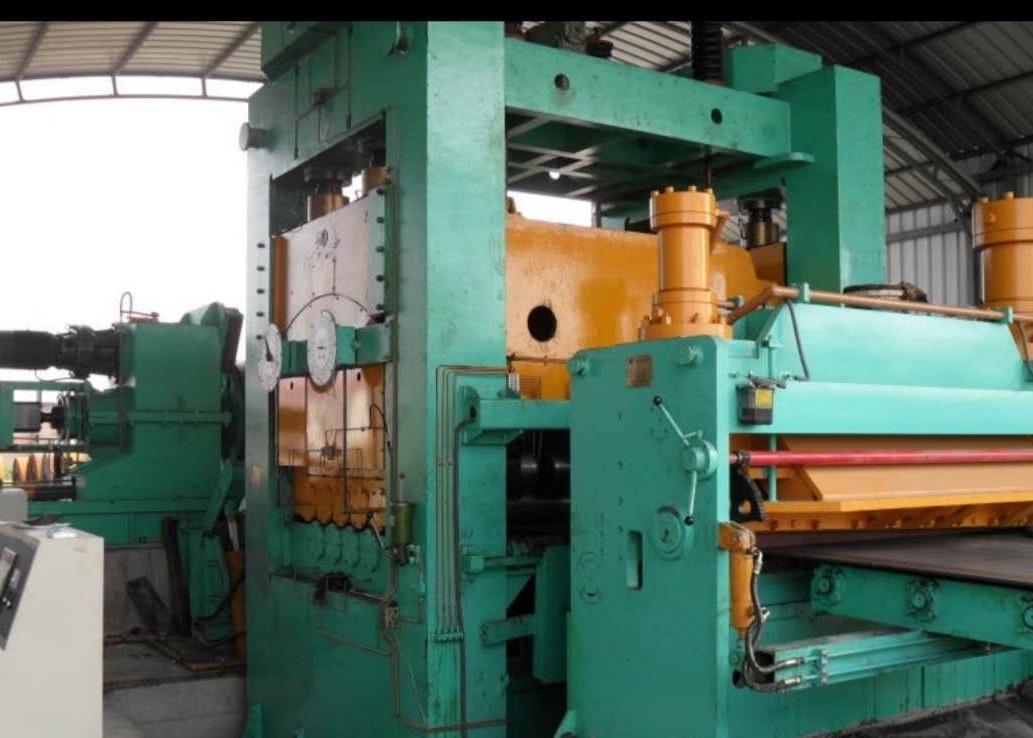

Mô tả cấu trúc thiết bị
Lưu ý: Danh sách tham số này chỉ để tham khảo, và các tham số cụ thể vẫn cần phải được thảo luận bởi cả hai bên để đạt được kết quả tốt nhất
1.Xe cuộn dây
Mục đích: vận chuyển vật liệu cuộn đến máy mở cuộn.
Cấu trúc: xe được lắp đặt trong đường dưới sàn, chủ yếu bao gồm ghế xe và trục bánh xe di chuyển, khung vật liệu hình chữ V và thanh hướng dẫn,Động cơ giảm tốc di chuyển và xi lanh dầu nâng.
2. Uncoiler
Sử dụng: hỗ trợ cuộn thép thô.
Cấu trúc: loại hỗ trợ kép. Bằng cách mở rộng và co lại của trống, hộp truyền tải, cơ chế truyền tải, phanh trống khí nén, cuộn trên slide giữa.Khi dây đai được đeo,động cơ mở đầu vật liệu một cách tích cựcKhi dây chuyền sản xuất đang hoạt động liên tục, trục đầu ra của động cơ giảm tốc sẽ thoát qua ly hợp và động cơ sẽ không hoạt động.Vật liệu cuộn được thúc đẩy bởi máy thẳng kéo hoặc máy cắt.The căng uncoiling được cung cấp bởi phanh trống.
Thông số kỹ thuật:
3.Thiết bị dẫn áp suất
Mục đích: để xẻ ra đầu vật liệu cong và đưa nó vào máy thẳng kéo.
Cấu trúc: nó bao gồm con lăn, con lăn và tấm.Nội dung lớp phủ cuộn, áp lực thủy lực để thắt chặt đầu vật liệu cuộn, xoay điện của các vật liệu trưng bày;Đầu xẻng hỗ trợ tấm với đêm áp lực mở rộng và lắc thủy lực, và đầu tấm được kéo ra bằng cách sắp xếp đầu vật liệu;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.
Thông số kỹ thuật:
4.Pull&Straightener
Mục đích: để hiệu chuẩn vật liệu tấm và đưa đầu vật liệu vào máy cắt.
Cấu trúc: nó bao gồm 1 cặp cuộn nạp pinch, 5 cuộn nạp, khung và hệ thống truyền động. Cuộn nén được nâng và hạ bởi xi lanh dầu,5 cuộn cán được sắp xếp trên 2 trên cùng và dưới 3, và con lăn trên được ép xuống bằng lực điện. Các cuộn công việc được thúc đẩy bởi động cơ dc thông qua hộp phân phối bánh răng và nối chung.
Thông số kỹ thuật:
ü Tốc độ
60m/min/ Độ dày ≥3,5mm
90m/min/Độ dày≤3.0mm
5.Lấy lông
Sử dụng: cắt đầu tấm không đều để chế biến tấm thép sau đó.
Cấu trúc: nó bao gồm tấm tường, ghế dao trên và dưới, lưỡi dao hình chữ nhật (bốn mặt của lưỡi có thể được sử dụng), cơ chế điều chỉnh độ trống, trục bánh răng đồng bộ và xi lanh lái xe.Máy cắt bằng tay. Phía xả với cầu lắc thủy lực, dưới đầu tấm thu cầu.
Thông số kỹ thuật:
Vật liệu của lưỡi dao C12MoV
Thùng dầu Ø150X80mm 2 bộ
6.1# Bộ tích lũy
Cấu trúc: cầu lượn hai chiều thủy lực, bao gồm khung vật liệu cong và cầu lượn với bàn cuộn.
Độ kính cuộn chuyển tiếp 90-100mm, bề mặt cuộn được mạ crôm
Một tấm chuyển đổi được đặt giữa các cuộn để tạo điều kiện dễ dàng hơn để vượt qua đầu vật liệu
Xăng lắc Ø 100 x1000mm 2 bộ
Kích thước hố: chiều dài x chiều rộng x độ sâu = khoảng 5000X2200X3000mm
7.Thiết bị tập trung
Sử dụng: hướng dẫn hướng thẳng của vật liệu tấm, cải thiện tính thẳng của tấm cắt
vật liệu.Cấu trúc: áp dụng hướng dẫn cuộn thẳng đứng, chủ yếu bao gồm thanh vít, thanh đánh bóng, ghế trượt, cuộn hướng dẫn thẳng đứng, điều chỉnh động cơ, điều chỉnh bánh tay và lốp lốp.
Thông số kỹ thuật:
Vòng dẫn đường kính Ø 100 mm, vật liệu cho GCr15, 6pcs
Chuỗi đường kính vòng xoáy Ø90mm, bề mặt được mạ crôm.
Hai động cơ lái bánh xe hướng dẫn tương ứng để điều chỉnh chiều rộng hướng dẫn
8.Cuộn sợi
Sử dụng: đầu cấp clip cho máy cắt
Cấu trúc:
Một cặp cuộn nạp, đường kính cuộn Φ 200 mm, bánh mì cuộn cao su polyurethane.
Các con lăn dưới được điều khiển bởi động cơ AC với thiết bị ly hợp.
Vòng trên thụ động, nâng xi lanh.
9- Máy cắt(dao đôi loại cơ sở)
Sử dụng: để cắt vật liệu tấm theo chiều dài thành các chiều rộng khác nhau
Cấu trúc: loại trượt.Bằng hai bên của công cụ, trục trên và dưới, cơ chế điều chỉnh khoảng cách trục, thiết bị truyền tải vv.Động cơ DC điều khiển xoay trục công cụ thông qua máy giảm,hộp số và nối kết phổ quát, và động cơ điều khiển phần mềm bên để mở và đóng để thay đổi công cụ thuận tiện. Bao gồm thiết bị dao thay đổi nhanh.
Thông số kỹ thuật:
Thông số kỹ thuật trục dao:320 x2000mm Ø, vật liệu là 42CrMo, bề mặt phủ crôm cứng.
Nhảy vai của bàn trục dao 0.01mm;Đường kính trục cắt nhảy 0.025mm / 1m;Đối song trục dao 0.03mm / 1m
10. quay lại cạnh(2 bộ)
Mục đích: thu thập cạnh phế liệu của vật liệu tấm cắt bằng máy cắt
Cấu trúc: ngang.Nằm ở cả hai bên của dây chuyền sản xuất, động cơ điều chỉnh tốc độ AC. Nó bao gồm động cơ, máy giảm, móng vuốt và thiết bị xả.Sợi cạnh có nguồn gốc từ bánh xe tic-tac-toe
Thông số kỹ thuật:
Chiều rộng quay lại cạnh 3-20mm
Trọng lượng cuộn lại 400kg/ bộ
Tốc độ mở rộng lại 0-100m/min
Động cơ YVP7.5kw,2 bộ
11. 2# Bộ sạc
Mục đích: được sử dụng để điều khiển đồng bộ hóa tốc độ giữa máy cắt và máy cuộn
Cấu trúc: cầu lắc đơn, bao gồm giá đỡ vật liệu hình cung và cầu lắc với bàn cuộn
Thông số kỹ thuật:
Chuỗi đường kính cuộn chuyển tiếp 90-100mm, mặt cuộn mạ crômđĩa chuyển tiếp được đặt giữa các cuộn để tạo điều kiện thuận lợi cho việc vượt qua vật liệu đầu xi lanh xi lanh Ø100 x1000mm, 2pcs
Kích thước hố: chiều dài x chiều rộng x độ sâu = khoảng 5000X2200X5000mm12.
Mục đích: tách dải hướng dẫn
Cấu trúc: có hai nhóm bộ tách, có thể được di chuyển theo chiều ngang để thay thế tấm cách ly.Các cuộn áp suất thủy lực được lắp đặt giữa hai nhóm của bộ tách để ngăn chặn các lá nhảy ra khỏi tấm cách ly.
