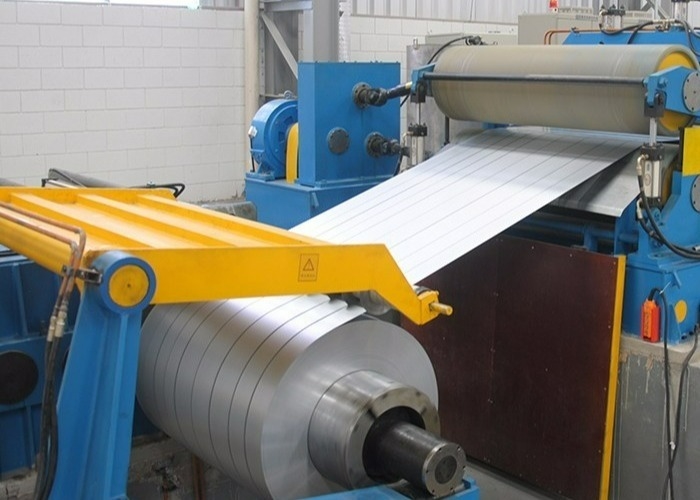

Trọng lượng cuộn tối đa 35000Kg 3 ~ 14mm × 1600mm Máy rạch thép cuộn kim loại

Trọng lượng cuộn dây Max 35000Kg 3 ~ 14mm × 1600mm Máy cắt cuộn dây kim loại thép

Máy cắt cuộn dây thép 3 ~ 14mm × 1600mm

Dòng sản xuất này phù hợp với các dải cắt ngang liên tục với chiều rộng 800-1500mm và độ dày 0,5-3mm cho thép cấu trúc carbon bình thường cán nóng,Thép cấu trúc hợp kim thấp và các vật liệu khácĐược gọi là 1500 × 0,5 ~ 3mm cắt đơn vị.

Máy cắt cuộn dây thép 3 ~ 14mm × 1600mm MCác thông số kỹ thuật:

A,Dữ liệu máy:

1Tên thiết bị: Slitting Line

2Mô hình: 14x1600

3Quá trình làm việc:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Chức năng 2]→Bàn cuộn→Cửa đổi độ lệch→cắt→mức độ mịn→đánh đo chiều dài→cắt đuôi→cắt→nhấc và xếp chồng

B,Các thông số vật liệu chế biến:

Các thông số vật liệu đầu vào:

Vật liệu: cuộn dây thép cán nóng Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Độ dày cuộn dây: 3mm14mm (Q235B) 3mm12mm ((Q355B)

Độ rộng cuộn dây: 700mm1600mm

Độ kính bên trong cuộn dây: Φ610mm, Φ760mm

Độ kính bên ngoài cuộn dây: Φ1000mm Φ2200mm

Trọng lượng cuộn dây: Max.35000Kg

Các thông số vật liệu đầu ra:

1)Các thông số sản phẩm hoàn chỉnh cắt ngang:

Độ chính xác chiều dài: chiều dài ≤±1,0mm/L=2m

Xét ngang ≤±1,5mm/L=2m

Độ phẳng: tốt hơn tiêu chuẩn quốc gia GB709-2006Dài pelletizing: 2000mm12000mm

Chiều cao palletizing: Max.400mm

Trọng lượng bọc vật: Max.15000Kg

2)Điều tham số của sản phẩm hoàn thiện:

Khả năng cắt: tối đa 3 dải (khi độ dày tấm là 13-14mm, không bao gồm các cạnh rác)

Tối đa 4 dải (khi độ dày tấm là 11-12mm, không bao gồm các cạnh rác)

Tối đa 6 dải (khi độ dày tấm là 9-10mm, không bao gồm các cạnh rác)

Tối đa 8 dải (khi độ dày tấm là 7-8mm, không bao gồm các cạnh rác)

Tối đa 10 dải (khi độ dày tấm là 3-6mm, không bao gồm các cạnh rác) Độ chính xác đường thẳng:≤ 0.5mm/1000mm ((条宽≥140mm时,侧边料除外)

Chiều rộng cắt: Min.120mm

Độ khoan dung chiều rộng: ±0,3mm

Chiều kính bên trong cuộn lại: Φ610mm

Trọng lượng quay lại: Max.35000Kg

Độ khoan dung của tháp: ≤±10mm (3-5 vòng tròn bên trong và bên ngoài không được tính)

C,Dữ liệu cơ bản về máy:

Tốc độ thiết kế: Max.15-30m/min (trong thời gian mở, điều chỉnh theo độ dày tấm và vật liệu)

Max.30-80m/min (khi cuộn, điều chỉnh theo độ dày và vật liệu của tấm)

Định hướng của đơn vị: □Từ trái sang phải hoặc □Từ phải sang trái (đối mặt với đơn vị trên bàn điều hành)

Nguồn cung cấp điện: ba pha AC 380V, 50Hz

Vùng sàn: ≈65m × 11m (L × W)

Môi trường sử dụng: Nhiệt độ xung quanh: -10°C-40°C

Độ ẩm tương đối: ≤ 80%

Lớp bảo vệ: IP40

Máy cắt cuộn thép 3 ~ 14mm × 1600mmKhái niệm thiết kế sản phẩm:

1Độ tin cậy: Thiết bị được thiết kế và sản xuất với độ tin cậy cao để đảm bảo hoạt động bình thường và liên tục của thiết bị.

2An toàn: Các hệ thống cơ khí, thủy lực và điện của bộ thiết bị hoàn chỉnh được trang bị các thiết bị bảo vệ và an toàn đáng tin cậy.Thiết bị có chức năng dừng khẩn cấp và thiết bị phản ứng, và có thể tự động hoặc bằng tay dừng trong trường hợp khẩn cấp.

3Bảo vệ môi trường: Tất cả các loại dầu thủy lực được sử dụng trong thiết bị có thể được thu hồi và tái chế một cách đáng tin cậy, và không có rò rỉ nào sẽ gây ô nhiễm môi trường.

4Tiết kiệm năng lượng: Tiêu thụ năng lượng của thiết bị được xem xét đầy đủ trong thiết kế, và đơn vị có hiệu quả chuyển giao cao được sử dụng, kết hợp với việc cải thiện độ chính xác sản phẩm,để giảm tự tiêu thụ.

5. Dễ dàng vận hành: Thiết bị dễ vận hành và đối thoại người máy thuận tiện. Xin tham khảo mô tả hệ thống điện để biết chi tiết.

Máy cắt cuộn thép 3 ~ 14mm × 1600mmĐặc điểm:

1. Sức mạnh chính của máy này được điều khiển bởi một động cơ DC, có thể duy trì một tốc độ quay ổn định và mô-men xoắn ở tốc độ thấp.Nó được điều khiển bởi một bộ điều khiển tốc độ DC để điều chỉnh tiêu thụ điện theo các đặc điểm kỹ thuật xử lý khác nhau.

2. Đơn vị được điều khiển bởi một hệ thống PLC cao cấp, và người vận hành có thể hoàn thành hoạt động thông qua màn hình cảm ứng. Phần mềm sử dụng hệ thống điều khiển tự phát triển của Zeye (2018SR678630),dễ vận hành và đạt hiệu quả cao và tiêu thụ năng lượng thấp.

3. Lực lượng chính được trang bị một thương hiệu nổi tiếng răng cứng bề mặt bánh răng giảm, có hiệu quả truyền tải cao và mặc nhỏ.

4Các thành phần thiết bị được kiểm soát nghiêm ngặt trong quá trình sản xuất. Sau khi hàn, các thành phần chính được ủ để loại bỏ căng thẳng bên trong, sau đó xịt cát và chống gỉ,và được xử lý bởi một loại trung tâm gia công CNC chính xác mới.

5Zeye cam kết thiết kế và phát triển sản phẩm này, tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia trong quá trình sản xuất,tập trung vào xây dựng phần mềm và phần cứng như là cơ sở, với chất lượng tuyệt vời và dịch vụ chu đáo, và liên tục cung cấp cho khách hàng trong nước và nước ngoài với ngành công nghiệp dẫn đầu thiết bị chế biến kim loại ván.

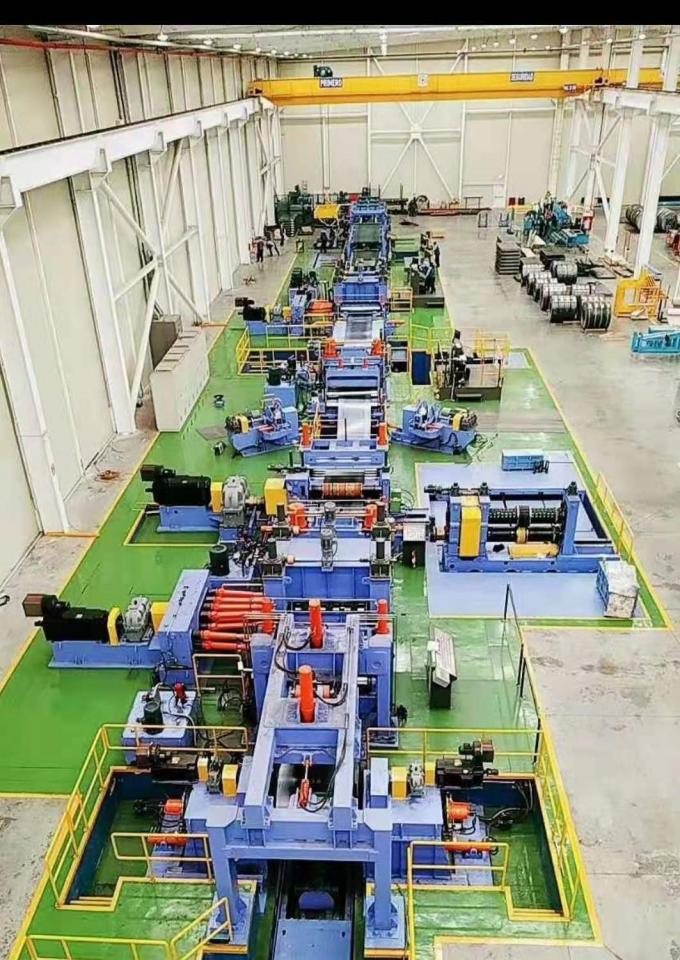

Đề cập đến bản vẽ sản phẩm hoàn chỉnh
