Thông tin chi tiết sản phẩm:
Thanh toán:
|

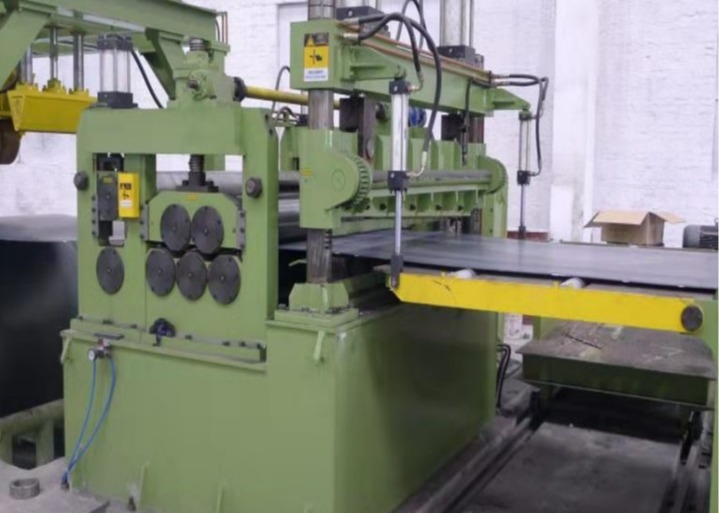

Tên: | Chiều rộng tối đa 1600mm Độ dày tối đa 4mm Máy rạch thép hiệu suất cao | Mô hình: | 4X1600 |
---|---|---|---|
Tính năng: | Trực tiếp và ổn định | Kích thước tối đa: | 4 X 1600mm |
Độ dày: | 0,5 - 4mm | Độ dài cắt: | 1600 m |
Bảo hành: | Một năm | từ khóa: | Dây chuyền sản xuất máy rạch tấm thép với CE ISO9000 BV |
Làm nổi bật: | Đường rạch thép 1600mm,Máy rạch đường 1600mm,Máy rạch hiệu suất cao |
Dòng sản xuất này phù hợp với các dải cắt ngang liên tục với chiều rộng 800-1600mm và độ dày 0,5-4mm cho thép cấu trúc carbon bình thường cán nóng,Thép cấu trúc hợp kim thấp và các vật liệu khác. Được gọi là 1600 × 0,5 ~ 4mm cắt đơn vị.
1. Thông số kỹ thuật vật liệu
Vật liệu HRC carbon thấp (Q235, σs=250Mpa,σb=500Mpa)
Độ dày cuộn 0,5-4 mm
Độ rộng cuộn dây 300-1600mm
Trọng lượng cuộn dây ≤20 t
Độ kính bên trong Φ508/610
Độ kính bên ngoài ≤ Φ1800mm
2. Thông số kỹ thuật sản phẩm hoàn thiện
Trọng lượng cuộn 20t
Độ kính bên trong Φ508mm
Độ kính bên ngoài Φ1800mm
Độ chính xác chiều rộng ±0,10 mm ((trọng lượng 0,5 - 3,0)
±0,20 mm ((trọng lượng 3,1-4,0)
Độ chính xác Burr ≤ 5% Độ dày tấm, ((0.08-0.20mm)
Tốc độ mở cuộn 90-120m/min
3Dữ liệu thiết bị
(1) Năng lượng: điện áp 380V Tần số 50HZ Năng lượng lắp đặt khoảng 330kw
(2) Không khí sức mạnh áp suất 0,4-0,6Mpa Không khí nhu cầu 0,2m3/min ((Tình trạng nén)
Không, không. | Tên |
1 | Giai đoạn chuẩn bị cuộn dây |
2 | Xe cuộn dây |
3 | Máy mở cuộn |
Thiết bị dẫn áp suất | |
4 | Clamp&Straightener |
5 | Lấy lông |
6 | 1# Bộ tích lũy |
7 | Thiết bị dẫn đường |
8 | Cuộn sợi |
9 | Máy cắt |
10 | Đặt lại cạnh |
11 | Bàn băng mặc và tấm ép đuôi vật liệu |
12 | 2# Bộ tích lũy |
13 | Thiết bị tách |
14 | Bảng căng |
15 | Máy đè đè căng 3 cuộn |
16 | Vòng tay lái và tấm hướng dẫn đầu thức ăn |
17 | Recoiler+Recoiling hỗ trợ |
18 | Xe tải |
19 | Máy phân cách và các bộ phận quá trình khác |
20 | Hệ thống thủy lực thông gió |
21 | Hệ thống điện |
22 | ống dẫn dầu, ống dẫn không khí, cáp |
23 | Vít neo và phụ kiện |
Thay đổi thích hợp thông tin trên theo nhu cầu của khách hàng
1Bảo hành thiết bị trong một năm, bảo trì lâu dài.
2Cung cấp bản vẽ tổng thể, bản vẽ nền tảng, bản vẽ bố trí đường ống, bản vẽ sơ đồ điện, bản vẽ các bộ phận mòn và các bản vẽ cần thiết khác của thiết bị.
3. Công ty có một đội ngũ dịch vụ kỹ thuật toàn thời gian, chủ yếu bao gồm các kỹ sư và kỹ thuật viên. Sau khi nhận được thông báo của người dùng, chúng tôi có thể trả lời ngay lập tức,và gửi ai đó đến trang web của người dùng cho dịch vụ sau bán hàng bất cứ lúc nào.
