| Nguồn gốc: | Hà Bắc, Trung Quốc |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE, ISO9001, |
| Số mô hình: | 630 |

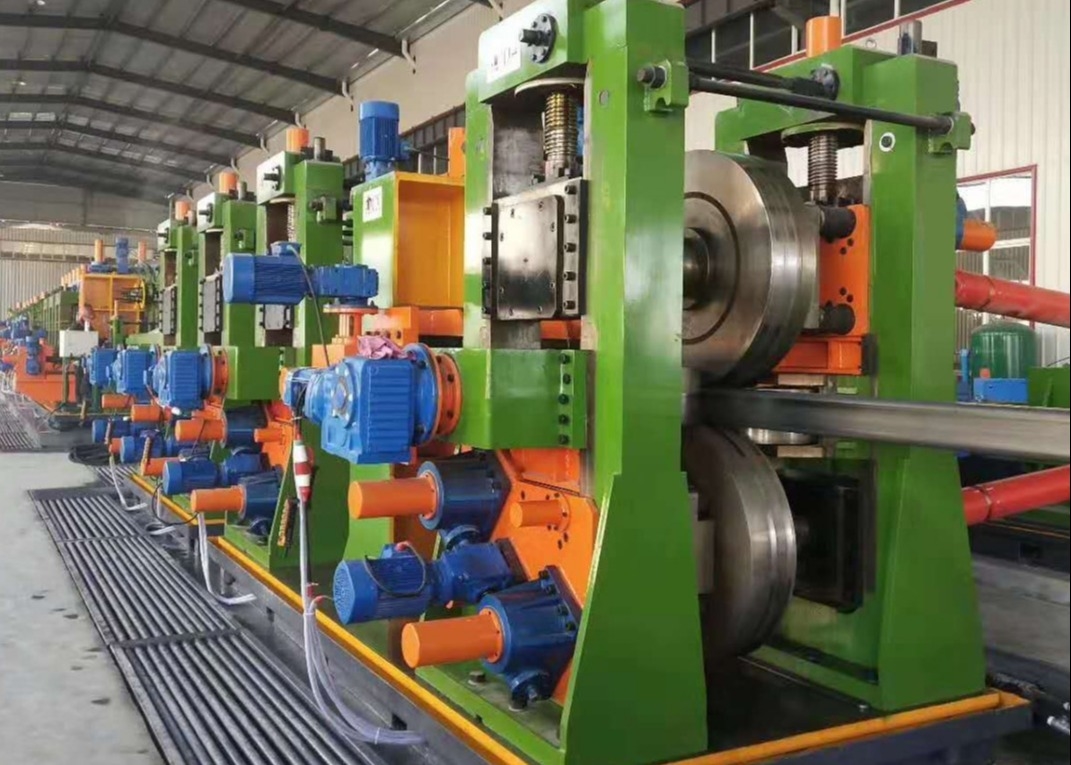

530 High-Frequency Welded Pipe Mill Line được thiết kế để sản xuất ống tròn (Diaφ325-530mm, độ dày 4-9mm).
Sử dụng đúc FFX: Trên thiết bị này, quy trình đúc kinh tế và hợp lý nhất được sử dụng để liên tục và trơn tru uốn cong thành một ống nối.Do thiết kế đặc biệt của toàn bộ cấu trúc cuộn và điều chỉnh của nó, nó có thể thích nghi với việc hình thành của tất cả các kích thước sản phẩm và thông số kỹ thuật mà không cần phải thay thế cuộn.
Phù hợp với tiêu chuẩn YB189-64
(1)Vật liệu: Thép carbon thấp và thép hợp kim thấp cho xây dựng
(2) Tính chất cơ học: σb≤520Mpa,σs≤340MPa
(3) Chiều rộng dải: 1020 ∼ 1665 mm
(4) Độ dày dải: 4 ′′ 9 mm
(5) Vòng cuộn dải thép: Diameter bên trong của cuộn:φ508 φ760mm
Chiều kính bên ngoài của cuộn dây:φ1500φ2100mm
(6) Trọng lượng cuộn: ≤30T
(1) Kích thước ống: tròn: φ325 φ530mm
(2) Độ dày tường của đường ống: 4 ′′ 9mm
(3) Chiều dài cắt cố định: 612m
(4) Độ chính xác cắt ống: ±3mm
vật liệu ((vòng cuộn thép)→bỏ cuộn→cắt và hàn→phẳng ((hoặc lồng) tích lũy→xưởng tạo hình→xưởng hàn đất HF→xưởng cắt tỉa→định thẳng gần (đầu gà tây)→cắt máy→bỏ bàn
| Mô hình | Phạm vi đường kính | Độ dày ống | Tốc độ đường dây ((m/min) |
| HG20 | 8-25,4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4,5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
