| Nguồn gốc: | Hà Bắc, Trung Quốc |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE, ISO9001, BV |
| Số mô hình: | 60 |
| Thuộc tính | Giá trị |
|---|---|

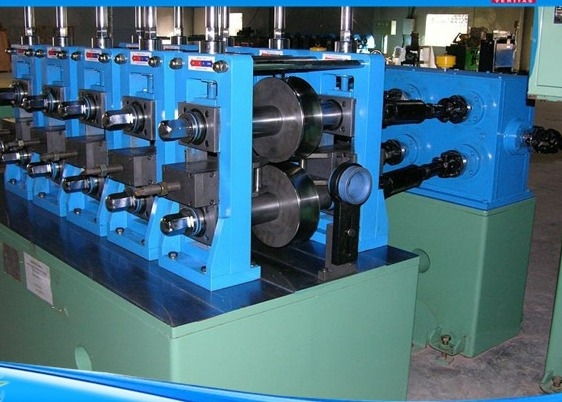

| Tên sản phẩm | Máy cán ống hàn tần số cao bằng thép carbon thấp cho ống tròn đường kính 63mm |
| Đường kính ống | 21 - 63mm |
| Tốc độ sản phẩm | Tối đa 50m/phút |
| Độ dày tối đa cho ống vuông | 0.8-3.0mm |
| Chứng nhận | CE ISO |
| Tốc độ tạo hình | Tối đa 80m/phút |
| Model | Đường kính (mm) | Độ dày (mm) | Tốc độ (m/phút) | Công suất chính (kw) | Máy hàn HF (KW) | Diện tích (m2) |
|---|---|---|---|---|---|---|
| HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
Máy cán ống hàn tần số cao này được thiết kế để sản xuất ống thép hàn, bao gồm ống tròn, ống vuông và ống biến dạng. Dây chuyền sản xuất có thiết kế con lăn để sản xuất ống thép hàn với chất lượng gia công tuyệt vời và lắp ráp có độ chính xác cao.
| Thông số | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn | Tuân theo tiêu chuẩn YB189-64 |
| Vật liệu | Thép carbon thấp và thép kết cấu hợp kim thấp |
| Tính chất cơ học | δs≤345Mpa δb≤610Mpa |
| Chiều rộng dải | 50-200mm |
| Độ dày dải | 1.5-4.0mm |
| Đường kính trong của cuộn | φ480～φ570mm |
| Đường kính ngoài của cuộn | φ1000～φ1800mm |
| Khối lượng cuộn | ≤4.0T |
Thép dải thành cuộn → bộ xả cuộn → bộ duỗi thẳng đầu → bộ làm phẳng → máy hàn cắt → bộ phận lưu trữ vật liệu → tạo hình, hàn, làm mát, kích thước đường kính ống chính xác → kích thước chiều dài ống chính xác, cắt → kiểm tra → đóng gói
