| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | TENGTIAN |
| Chứng nhận: | CE ISO9000 BV |
| Số mô hình: | HG30 |

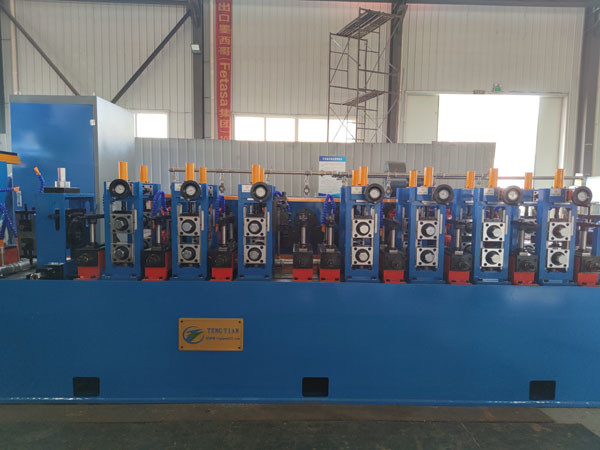

Ống hàn máy thông thường
HG30 cao tần số dây chuyền sản xuất ống hàn được thiết kế để sản xuất ống tròn 15-30mm và theo kích thước ống vuông, độ dày 1-3mm.dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.
Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,HG50 dây chuyền sản xuất thông qua hai bán kính lỗ phong cách thiết kế.
ống tròn15-30mm
Bơm vuông :10x10 15x15 20x20 mm
Rút Rec: 20x10mm
Độ dày:1-3mm
|
(1)Các thông số kỹ thuật vật liệu: |
|
|
Tiêu chuẩn |
Máy xay ống tiêu chuẩn quốc tế |
|
Vật liệu |
thép kẽm |
|
Tính chất cơ học |
σb≤520Mpa,σs≤365MPa |
|
Chiều rộng dải |
50-100mm |
|
Độ dày dải: |
1-3mm |
|
Chuỗi đường kính bên trong của cuộn |
Φ508mm |
|
Chiều kính bên ngoài của cuộn |
Φ1300 φ2000mm |
|
Trọng lượng cuộn dây |
≤ 3T |
|
(2) Thông số kỹ thuật của ống |
|
|
Chiều kính ống |
ống tròn :30mm
Bơm vuông :10x10 15x15 20x20 mm |
|
Chiều dài |
3-6m |
|
Độ chính xác cắt ống |
0-6mm |
|
Tốc độ hình thành |
tối đa 80m/min với độ dày 1 mm |
|
(3)Người mua nên tự cung cấp |
|
|
Xưởng làm việc |
60x12m, H>5m ((cẩu đến mặt đất) |
|
Sức mạnh |
Khoảng 3500KW 380V/60Hz/3phase |
|
Chuyển vòng nước làm mát (toàn bộ hệ thống) |
Dòng chảy: 30+30 CBM |
|
Không khí nén |
Dòng chảy: 5m3/min |
|
Cáp |
Tất cả cáp bên ngoài máy của tôi, bạn mua sau khi sửa máy vị trí. |
Thép dải đến cuộn → uncoiler → đầu thẳng→ phẳng→ thợ hàn → đơn vị vật liệu lưu trữ → hình thành, hàn, làm mát, chính xác đường ống Dia. kích thước → chính xác chiều dài đường ống kích thước, cắt→ kiểm tra → gói
Nhà máy sản xuất ống hàn
