| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | TENGTIAN |
| Chứng nhận: | CE ISO9000 BV |
| Số mô hình: | HG400x400 |

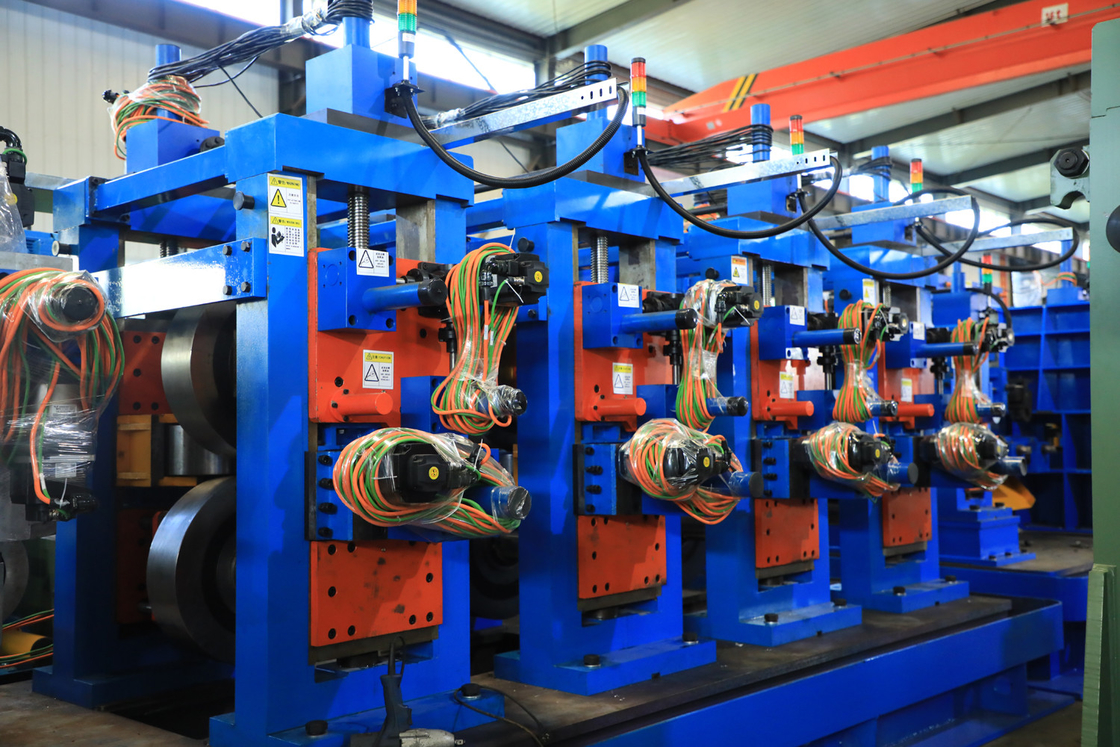

ERW ống máy giới thiệu chung
Nó được thiết kế để sản xuất ống thép hàn, bao gồm ống hình vuông và ống biến dạng. toàn bộ dòng sử dụng một bộ cuộn, điều chỉnh kích thước bằng điều khiển PLC tự động.
Sử dụng thiết kế vượt qua cuộn, dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.
ống vuông: 200x200 300x300 400x400mm
Rec Pipe: 200x100 250x150 400x200 500x300mm
Độ dày:10-12mm
|
(1)Các thông số kỹ thuật vật liệu: |
|
|
Tiêu chuẩn |
Máy xay ống tiêu chuẩn quốc tế |
|
Vật liệu |
thép kẽm |
|
Tính chất cơ học |
σb≤520Mpa,σs≤365MPa |
|
Chiều rộng dải |
400-1600mm |
|
Độ dày dải: |
10-12mm |
|
Chuỗi đường kính bên trong của cuộn |
Φ508mm |
|
Chiều kính bên ngoài của cuộn |
Φ1300 φ2000mm |
|
Trọng lượng cuộn dây |
≤20T |
|
(2) Thông số kỹ thuật của ống |
|
|
Chiều kính ống |
Bơm vuông:200x200-400x400mm |
|
Chiều dài |
6-12m |
|
Độ chính xác cắt ống |
0-6mm |
|
Tốc độ hình thành |
tối đa 50m/min với độ dày 1 mm |
|
(3)Người mua nên tự cung cấp |
|
|
Xưởng làm việc |
60x12m, H>5m ((cẩu đến mặt đất) |
|
Sức mạnh |
Khoảng 3500KW 380V/60Hz/3phase |
|
Chuyển vòng nước làm mát (toàn bộ hệ thống) |
Dòng chảy: 30+30 CBM |
|
Không khí nén |
Dòng chảy: 5m3/min |
|
Cáp |
Tất cả cáp bên ngoài máy của tôi, bạn mua sau khi sửa máy vị trí. |
Thép dải đến cuộn → uncoiler → đầu thẳng→ phẳng→ thợ hàn → đơn vị vật liệu lưu trữ → hình thành, hàn, làm mát, chính xác đường ống Dia. kích thước → chính xác chiều dài đường ống kích thước, cắt→ kiểm tra → gói
