| Tên sản phẩm: | Máy nghiền ống hàn tần số cao F200 × 200 Thiết bị làm ống chính xác | Độ dày cuộn dây: | 1-2,3 mm |
|---|---|---|---|
| chiều rộng cuộn dây: | 45- 120 mm | Chiều kính bên trong: | 80 đến 520 mm |
| Chiều kính bên ngoài: | 1000 đến 1600 mm | Tốc độ: | tối đa 120m/phút |
| Bảo hành: | Một năm | Vật liệu: | HRC carbon thấp |
| Từ khóa: | Máy hàn ống tần số cao | ||
| Làm nổi bật: | Máy nghiền ống hàn tần số cao f200 × 200,máy nghiền ống hàn tần số cao chính xác,máy nghiền ống cao tần chính xác |
||
F200 × 200 Đường dây sản xuất ống hàn chính xác cao Máy hàn ống
Dòng dây chuyền sản xuất ống hàn chính xác F200 × 200 tần số cao được sử dụng chủ yếu để sản xuất ống thép hàn điện với độ dày 2 to cho các ống tròn và ống vuông.Trên cơ sở tiêu hóa và hấp thụ các thiết bị tương tự trong nước và nước ngoài, mỗi máy của dòng sản xuất này được thiết kế sáng tạo kết hợp với các điều kiện quốc gia của đất nước tôi.trình độ thiết kế và chất lượng sản xuất là ở vị trí hàng đầu trong nước, và cấu trúc và độ chính xác đã đạt đến mức độ của các đơn vị được giới thiệu trong những năm gần đây.có thể sản xuất các ống thép hàn điện với độ chính xác tương đối cao.
1Các thông số chính và thông số kỹ thuật
|
Phù hợp với tiêu chuẩn YB189-64 |
|
| Vật liệu |
Thép thấp carbon và thép hợp kim thấp cho xây dựng |
| Tính chất cơ học | σb≤610Mpa,σs≤345MPa |
| chiều rộng dải | 300×800mm |
| Độ dày dải | 2.0·6.0mm |
| ID của cuộn dây | Φ580·φ630mm |
| D.D của cuộn dây | φ1300 φ2000mm |
| Trọng lượng cuộn dây | ≤ 18,0T |
2. Định dạng của ống hàn
| Kích thước ống vuông | 75 x 75 đến 200x200mm |
| Độ dày ống vuông | 2.0 đến 6.0mm |
| Chiều dài ống kết thúc | 6 đến 9m |
| Độ chính xác cắt | ± 2mm |
| Tốc độ hình thành | 10 đến 50 m/min |
3Các thông số chính của mỗi đơn vị
Loading Xe là cấu trúc hàn thép, có lưng nâng và lưng ngang hai phần.Lưng nâng là loại thanh hướng dẫn bốn cột, lưng nâng xi lanh dầu.Lưng ngang là cấu trúc thép,trên thân xe được trang bị bốn bánh xeChiếc xe được lái bởi một động cơ, đi dọc theo trên đường ray được cố định trong cơ sở.
Máy uncoiler là cấu trúc của một nón. Được sử dụng để hỗ trợ cuộn thép và cung cấp nguyên liệu thô cho dây chuyền sản xuất. Máy chủ yếu bao gồm cơ sở, trục chính, hỗ trợ xoay,Hệ thống thiết bị phanh khí, cho kiểu cantilever mở rộng. mở rộng thủy lực và lái khí nén
Đầu thẳng được sử dụng chính để dẫn đầu mới cuộn dây thép cấp vào đơn vị phẳng sau khi uncoiler đơn vị mang lại cuộn dây vào nơi làm việc
Máy san bằng được sử dụng để san bằng đầu và đầu dải thép, giúp dễ dàng cắt và hàn.
Shear & welder được sử dụng để cắt các đầu bất thường của các dải và sau đó kết nối các dải bằng cách hàn.
Bộ tích lũy ngang chính bao gồm trong thiết bị vật liệu in và mang, bộ tích lũy, bộ phận vật liệu mang, bộ phận điều khiển điện.

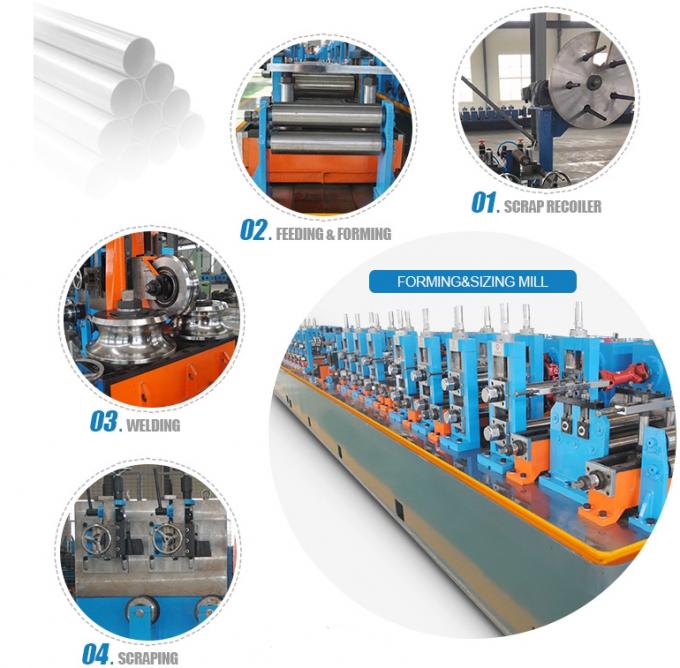

Máy hình thành. dải thép đi vào giá đỡ hình thành sau đó trong phần hình thành thành một hình tròn, sau đó được hàn và hình thành hình vuông.
được sử dụng để cắt chính xác đường ống theo chiều dài tự động trong điều kiện mà đường ống liên tục được cung cấp từ nhà máy với tốc độ cao.
