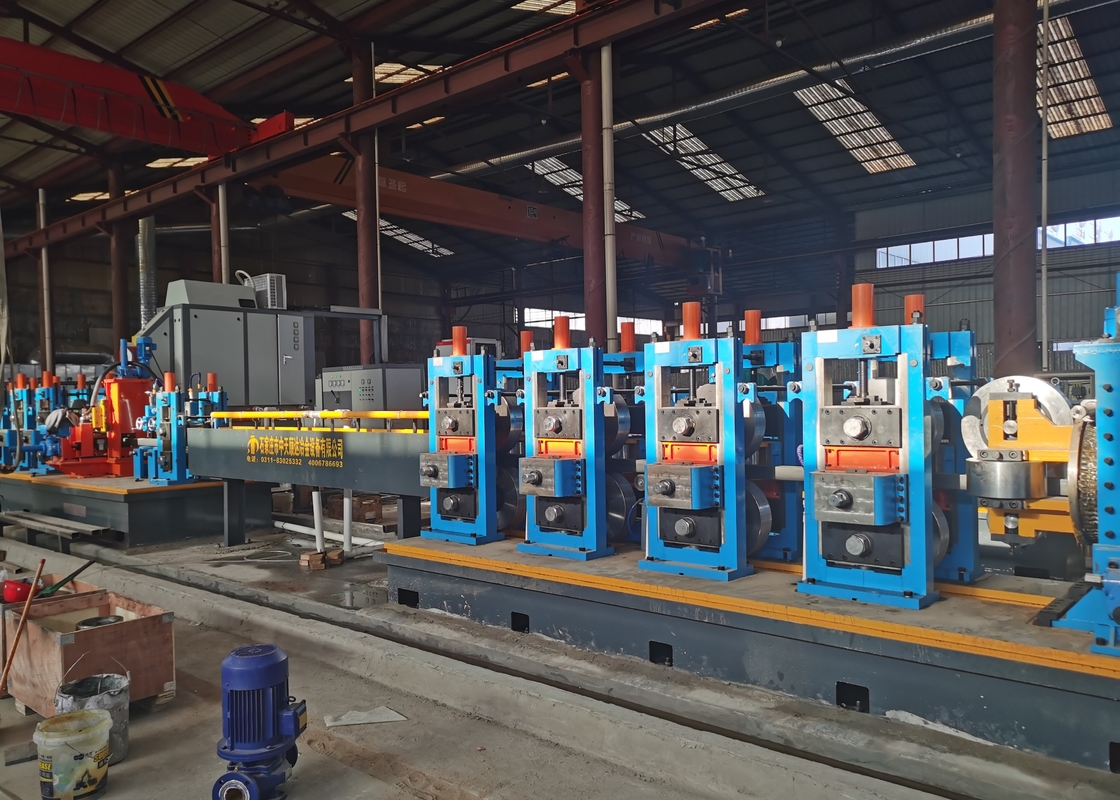

Máy nghiền ống hàn tần số cao Thiết kế đường may cuộn thẳng

Đường dây sản xuất đường ống hàn tần số cao vặn thẳng

Dòng sản xuất ống hàn tần số cao ZHG38 được thiết kế để sản xuất ống hàn đường kính Ф10-Ф38mm và độ dày tường 1,0-2,3mm và ống vuông 8x8-30x30mm, độ dày 1,0-2,0mm.Chấp nhận thiết kế thông qua cuộn, dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.

Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,Dòng sản xuất ZHG38 áp dụng kiểu thiết kế lỗ hai bán kính..

1Các thông số chính và thông số kỹ thuật

Thông số kỹ thuật vật liệu: Phù hợp với tiêu chuẩn YB189-64

Vật liệu: Thép carbon thấp và thép hợp kim thấp cho xây dựng

Tính chất cơ học: σ_b≤ 520Mpa,σ_s≤365MPa

Chiều rộng dải: 45 đến 120mm

Độ dày dải:1.0 đến 2.3mm

Độ kính bên trong của cuộn: 480 đến 520mm

Độ kính bên ngoài của cuộn dây: 1000 đến 1800mm

Trọng lượng cuộn dây: ≤1,5T

Thông số kỹ thuật của ống hàn:

đường kính ống tròn:φ15-φ38mm 1,0 đến 2,3mm

Bơm vuông: 15 x 15 đến 30 x 30mm 1,0 đến 2,0mm

Độ dài cắt cố định:4 đến 6 m

Độ chính xác cắt ống:0 đến 3mm

Tốc độ tạo hình:20 đến 130 m/min

2. Dòng chảy quy trình

Loading cuộn dây

Xổ nén

Cắt và hàn

Bộ tích tụ xoắn ốc ngang

Xây dựng

hàn HF

Chế độ tháo dỡ

Làm mát

Kích thước

Đặt thẳng

Cây cưa cắt lạnh

Truyền tải

Bao bì

Lưu trữ

3Bảo hành chất lượng và dịch vụ sau bán hàng

Thiết bị đến nhà mua, nhân viên dịch vụ kỹ thuật tại hiện trường, gỡ lỗi, bảo trì, đưa thiết bị vào hoạt động, đưa vào hoạt động, vận hành và hướng dẫn bảo trì,chịu trách nhiệm đào tạo kỹ thuật cho nhân viên vận hành và bảo trì thiết bị của người mua- Sử dụng trong người dùng tuân thủ các quy tắc, trong các thiết bị hoạt động bình thường, kể từ 12 tháng kể từ ngày đến của thiết bị, như tác động tích cực đến chất lượng sử dụng,Các bộ phận bị hư hại dẫn đến thiết bị không thể hoạt động bình thường, nhà máy sẽ cung cấp sửa chữa hoặc thay thế miễn phí.
