Tên: | Cắt dải cuộn 80m / phút Thép kim loại Máy rạch thép carbon thấp | vật liệu áp dụng: | thép |
---|---|---|---|
Thông số kỹ thuật thiết bị: | khách hàng chỉ định | Phương pháp tạo hình: | con lăn ép |
phương pháp hàn: | Hàn cảm ứng tần số cao | Tốc độ: | 80m/phút |
Bảo hành: | Một năm | Vật liệu: | HRC carbon thấp |
loại hình thành: | hình thành trực tiếp | xưởng: | 120 x 10 m, H>7m (cẩu nối đất) |
Làm nổi bật: | Máy xén thép kim loại 80m / phút,máy xén thép kim loại cacbon thấp,dây chuyền cắt thép cuộn mạ kẽm |

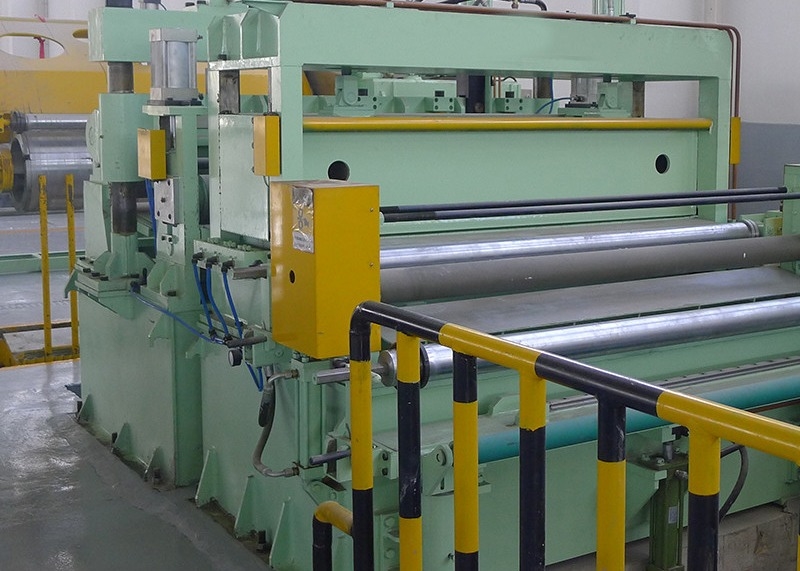

Máy cắt dây chuyền 80m/min kim loại thép carbon thấp thép cắt
I. Lời giới thiệu
Máy cắt được sử dụng để cắt tấm thép cuộn thành một số dải thép có chiều rộng nhất định dọc theo chiều dài,và dây chuyền sản xuất đơn vị cắt được sử dụng để cắt tấm thép cuộn thành một số dải thép có chiều rộng nhất định dọc theo hướng chiều dài. It can be wound into steel strip coils to provide raw material strip steel coils that meet the requirements for cold-formed welded pipe production lines and high-frequency straight seam welded pipe production linesĐơn vị này được chia thành loại thủy lực đầy đủ và loại cơ khí, có đặc điểm hiệu quả cao, tiêu thụ thấp và độ chính xác cao.
II. Ưu điểm sản phẩm
Đơn vị này là một sản phẩm kết hợp cơ khí, điện và thủy lực, với một loạt các lợi thế như công nghệ tiên tiến, công nghệ trưởng thành, hoạt động thuận tiện, bảo trì đơn giản,sản xuất tinh vi và mức độ tự động hóa cao.
Mục đích của đơn vị này là cho dải thép ăn, cắt đầu và đuôi sau khi cho ăn, mở và cân bằng, và sau đó cho dải thép ăn cho máy cắt đĩa bằng máy cân bằng.Theo nhu cầu của quá trình sản xuất, cắt là cắt thành các dải thép theo các thông số kỹ thuật nhất định, sau đó được thả và đóng gói sau khi đệm vòng, cuộn dây căng, và cuối cùng được lưu trữ để lưu trữ.
Toàn bộ dòng của đơn vị thông qua hệ thống điều khiển điện PLC, DC toàn bộ điều chỉnh tốc độ kỹ thuật số
III. Thành phần thiết bị
Không. | Tên | Số lượng |
1 | Đứng xách | 1 |
2 | Xe tải | 1 |
3 | Máy mở cuộn | 1 |
4 | Thiết bị đầu thẳng | 1 |
5 | Máy làm bằng chèn | 1 |
6 | cắt theo chiều dài cắt | 1 |
7 | Vòng xách ném | 1 |
8 | Máy xếp chồng | 1 |
9 | Thiết bị cuộn dọc | 1 |
10 | Đá cắt đĩa | 2 |
11 | Máy cuộn phế liệu | 1 |
12 | Thiết bị tích lũy | 1 |
13 | Thiết bị tách trước | 1 |
14 | Thiết bị điện áp | 1 |
15 | Máy cuộn | 1 |
16 | Xe tải | 1 |
17 | Hệ thống thủy lực | 1 |
18 | Hệ thống điều khiển điện tử | 1 |
IV. Thông số kỹ thuật tham số sản phẩm
Thông số kỹ thuật | độ dày | chiều rộng |
cuộn dây trọng lượng |
Hoàn thành chiều rộng sản phẩm |
Số lượng Dải cắt |
Cải tốc độ |
sàn nhà không gian |
Cánh công cụ đường kính |
2.5×800 | 0.5-3mm | 400-800mm | 12 | ≥30mm | ≤20 | 70m/min | 20×10 | 200 |
3×1250 | 0.5-3mm | 800-1250mm | 18T | ≥30mm | ≤15 | 60m/min | 20×10 | 220 |
3×1600 | 0.5-3mm | 900-1600mm | 20T | ≥40mm | ≤13 | 60m/min | 21×11 | 240 |
4×1600 | 0.5-4mm | 900-1600mm | 25T | ≥ 60mm | ≤13 | 50m/min | 21×11 | 260 |
6×1600 | 1-6mm | 900-1600mm | 30T | ≥ 60mm | ≤10 | 40m/min | 21×11 | 260 |
8×2000 | 2-8mm | 900-2000mm | 35T | ≥ 70mm | ≤ 6 | 30m/min | 30×11 | 300 |
10×2200 | 3-10mm | 900-2200mm | 35T | ≥ 80mm | ≤ 5 | 25m/min | 35×11 | 320 |
12×2200 | 3-12mm | 900-2200mm | 35T | ≥ 100mm | ≤ 5 | 20m/min | 38×11 | 320 |
16×2500 | 4-16mm | 900-2500mm | 35T | ≥ 100mm | ≤ 5 | 20m/min | 38×11 | 400 |
20×2500 | 6-20mm | 900-2500mm | 35T | ≥ 100mm | ≤ 4 | 20m/min | 38×11 | 480 |
V. Nhìn của nhà máy
