Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Máy nghiền ống tự động hàn thẳng 3 mm Hf cho ống xây dựng | hình dạng ống: | hình vuông và hình chữ nhật |
---|---|---|---|
Thông số kỹ thuật thiết bị: | khách hàng chỉ định | Phương pháp tạo hình: | con lăn ép |
phương pháp hàn: | Hàn cảm ứng tần số cao | Tốc độ: | 80 m/phút |
Bảo hành: | Một năm | Vật liệu: | HRC carbon thấp |
loại hình thành: | hình thành trực tiếp | xưởng: | 120 x 10 m, H>7m (cẩu nối đất) |
Làm nổi bật: | Máy nghiền ống hàn thẳng hf,máy nghiền ống hàn 3mm hf,máy nghiền ống tự động xây dựng |

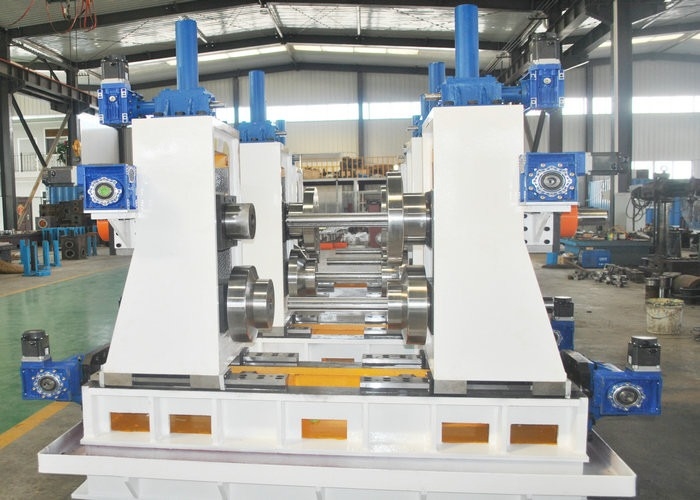

Máy hàn tần số cao đường thẳng đường dây xây dựng ống hoàn toàn tự động ống máy
I. Lời giới thiệu
Đường dây sản xuất ống hàn tần số cao chính xác cao chủ yếu là sản xuất ống vuông và ống hình chữ nhật.mcải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao, Full Automatic Tube Milláp dụng phong cách thiết kế lỗ hai bán kính.
II. Hướng dẫn thiết kế
● Cải thiện hiệu suất hoạt động và sản xuất;
● Cải thiện môi trường và an ninh hoạt động;
● Cải thiện sự ổn định của sản phẩm;
● Cải thiện năng suất sản phẩm;
● Giảm chi phí cuộn.
III. Thành phần thiết bị
1Xe tải. | 2. Uncoiler |
3Đơn vị thẳng | 4. Đơn vị làm phẳng |
5. Máy cắt và hàn tự động | 6Bộ tích lũy |
7. Hình thành & Định kích thước | 8. Thẻ lạnh / Thẻ mài / Thẻ bay |
9. Vòng trục giao thông + Thang thả | 10. Máy bọc nhựa tự động |
11. Vòng xoay | 12. Máy hàn tần số cao |
IV. Thông số kỹ thuật tham số sản phẩm
Mô hình | Chiều dài bên | Độ dày | Tốc độ sản xuất (m/min) | Sức mạnh động cơ ((KW) | Khu vực cơ khí |
(m3) | |||||
HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 - 120 | 75 | 7 × 50 |
HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 - 2,5 mm | 30 - 110 | 110 | 7 × 60 |
HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3 mm | 30 - 100 | 132 | 7 × 65 |
HG76 | 9 x 9 ~ 60 x 60 mm | 1 - 3 mm | 30 - 100 | 320 | 8 × 80 |
HG89 | 25 x 25 ~ 70 x 70 mm | 1 - 4 mm | 30 - 80 | 350 | 8 × 80 |
HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 - 5.0 mm | 30 - 60 | 400 | 10 × 100 |
HG165 | 47 x 47 ~ 129 x 129 mm | 3 - 7 mm | 30 - 50 | 600 | 10 × 110 |
HG219 | 89 x 89 ~ 172 x 172 mm | 4 - 8 mm | 20 - 40 | 800 | 12 × 150 |
HG273 | 89 x 89 ~ 214 x 214 mm | 4 - 10 mm | 15 - 30 | 1000 | 18 × 160 |
HG325 | 129 x 129 ~ 255 x 255 mm | 4 - 12 mm | 10 - 30 | 1200 | 18 × 180 |
HG426 | 129 x 129 ~ 335 x 335 mm | 4 - 16 mm | 8 - 25 | 1400 | 18 × 180 |
HG508 | 172 x 172 ~ 400 x 400 mm | 4 - 20 mm | 8 - 20 | 2000 | 21 × 180 |
Sự mở rộng công nghệ kinh doanh gần đây, thêm các dự án có sẵn | |||||
HG600 | Dòng sản xuất cho đường ống hàn vuông, chiều dài bên tối đa của đường ống là 600 x 600mm. | ||||
HG765 | Đường dây sản xuất cho ống hàn tròn, đường kính tối đa của ống là 765mm. |
V. Nhìn của nhà máy
