Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Thiết bị máy làm ống thép vuông Hrc Máy nghiền ống hoàn toàn tự động | Độ dày cuộn dây: | 12mm |
---|---|---|---|
chiều rộng cuộn dây: | 600mm | Chiều kính bên trong: | 580mm |
Chiều kính bên ngoài: | 2100mm | Tốc độ: | 30 m/phút |
Bảo hành: | Một năm | Vật liệu: | HRC carbon thấp |
loại hình thành: | hình thành trực tiếp | xưởng: | 180 x 24 m, H>7m (cẩu nối đất) |
Làm nổi bật: | thiết bị nhà máy ống thép hrc,thiết bị nhà máy ống chính xác cao hoàn toàn tự động,nhà máy ống thép hrc tự động |

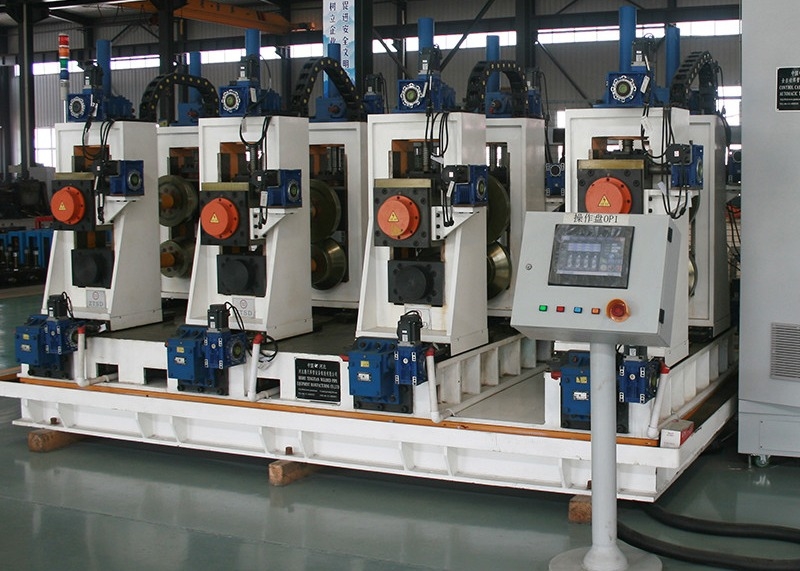

Quảng trường Hrc thép ống làm máy thiết bị đầy đủ tự động ống máy
I. Lời giới thiệu
Đường dây sản xuất ống hàn tần số cao chính xác cao chủ yếu là để sản xuất ống vuông và ống hình chữ nhật.thiết kế sáng tạo, kiểm soát đầy đủ với PC hoặc điều khiển máy tính, công nghệ tiên tiến, thuận tiện vận hành và bảo trì, và đạt đến cấp độ quốc tế vào đầu những năm 90, cho các cấp độ hàng đầu trong nước.
II. Sự khác biệt so với các dây chuyền sản xuất ống truyền thống
1. Trong một khoảng thời gian rất ngắn để hoàn thành việc điều chỉnh cuộn, cực giảm thời gian thay đổi cuộn khi thay thế các sản phẩm, do đó cải thiện hiệu quả và giảm chi phí sản xuất;
2.Do các thiết bị áp dụng một bộ của khuôn kết hợp, sản xuất các thông số kỹ thuật khác nhau của ống, chỉ cần điều chỉnh,không cần thay đổi, tỷ lệ tiết kiệm cuộn trên 90%,do đó làm giảm chi phí của con lăn;
3.Với điều chỉnh động cơ, giảm đầu vào của công cụ và thiệt hại cho thiết bị khi thay đổi cuộn, cải thiện tuổi thọ của thiết bị.
4.Do cấu trúc của cuộn composite,điểm tiếp xúc giữa cuộn và dải thay vì tiếp xúc đường dây ban đầu,giảm độ mòn cuộn và cải thiện tuổi thọ của cuộn.
III. quá trình sản xuất
1- Vật liệu thô (dải)
2. xe tải
3. uncoiler
4. Cắt và hàn
5. cho ăn
6. Vật liệu lưu trữ
7. bình đẳng thụ động
8. hình thành cán
9. hàn tần số cao
10. tháo đệm hàn
11. làm mát
12. kích thước
13. thẳng thắn thô
14. cắt dài
15. thu thập
IV. Thông số kỹ thuật tham số sản phẩm
Mô hình | Chiều dài bên | Độ dày | Tốc độ đúc (m/min) | Sức mạnh động cơ ((KW) | Khu vực cơ khí |
(m3) | |||||
HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 - 120 | 75 | 7 × 50 |
HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 - 2,5 mm | 30 - 110 | 110 | 7 × 60 |
HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3 mm | 30 - 100 | 132 | 7 × 65 |
HG76 | 9 x 9 ~ 60 x 60 mm | 1 - 3 mm | 30 - 100 | 320 | 8 × 80 |
HG89 | 25 x 25 ~ 70 x 70 mm | 1 - 4 mm | 30 - 80 | 350 | 8 × 80 |
HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 - 5.0 mm | 30 - 60 | 400 | 10 × 100 |
HG165 | 47 x 47 ~ 129 x 129 mm | 3 - 7 mm | 30 - 50 | 600 | 10 × 110 |
HG219 | 89 x 89 ~ 172 x 172 mm | 4 - 8 mm | 20 - 40 | 800 | 12 × 150 |
HG273 | 89 x 89 ~ 214 x 214 mm | 4 - 10 mm | 15 - 30 | 1000 | 18 × 160 |
HG325 | 129 x 129 ~ 255 x 255 mm | 4 - 12 mm | 10 - 30 | 1200 | 18 × 180 |
HG426 | 129 x 129 ~ 335 x 335 mm | 4 - 16 mm | 8 - 25 | 1400 | 18 × 180 |
HG508 | 172 x 172 ~ 400 x 400 mm | 4 - 20 mm | 8 - 20 | 2000 | 21 × 180 |
Sự mở rộng công nghệ kinh doanh gần đây, thêm các dự án có sẵn | |||||
HG600 | Dòng sản xuất cho đường ống hàn vuông, chiều dài bên tối đa của đường ống là 600 x 600mm. | ||||
HG765 | Đường dây sản xuất cho ống hàn tròn, đường kính tối đa của ống là 765mm. |
V. Nhìn của nhà máy
