Tên: | Máy rạch thép cực dày Ztl-13x1600 Metal Low Carbon Hrc | Chiều kính bên trong: | Φ610/Φ760mm |
---|---|---|---|
Chiều kính bên ngoài: | Φ2200mm | Chiều rộng chính xác: | ±0,20 mm(độ dày 4-13) |
Độ chính xác của Burr: | ≤5% | Tốc độ máy xén: | 10-40m/phút |
Bảo hành: | Một năm | Vật liệu: | Q235, σs=250Mpa,σb=500Mpa |
Làm nổi bật: | Dây chuyền máy xén thép cuộn hr,máy xén kim loại hrc,máy xén kim loại tấm thép cực dày |

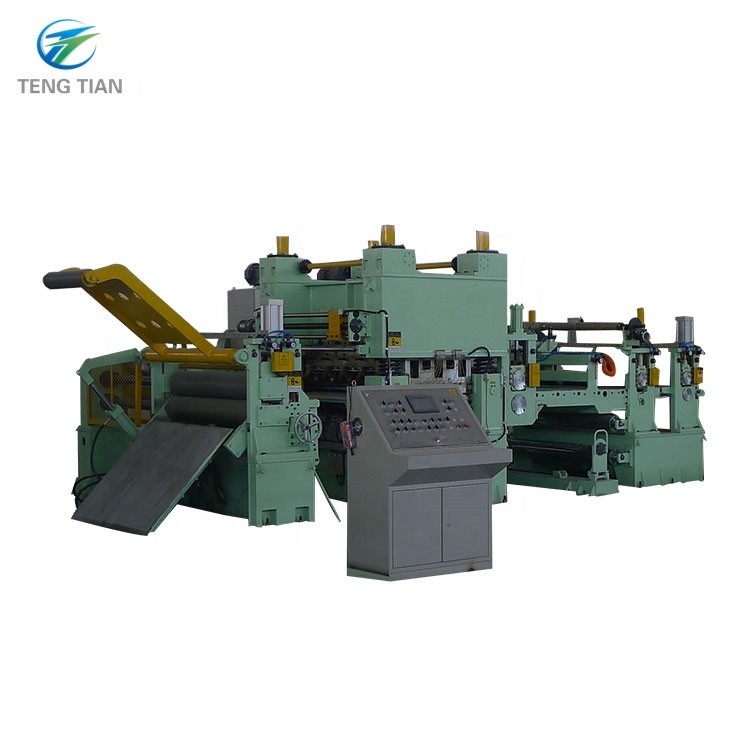

Máy rạch thép siêu dày Ztl-13x1600 Metal Low Carbon Hrc
I.Thông số kỹ thuật chính
1. Đặc tính vật liệu
Vật liệu HRC carbon thấp(Q235, σs=250Mpa,σb=500Mpa ) Độ dày cuộn 4~13 mm
Chiều rộng cuộn 600-1600mm
Trọng lượng cuộn 35 t
Đường kính trong Φ610/Φ760mm
Đường kính ngoài Φ1500-Φ2200mm
2. Đặc điểm kỹ thuật thành phẩm
Số máy xén (Cạnh bị loại trừ)
Trọng lượng cuộn 35t
Đường kính trong Φ610/Φ760mm
Đường kính ngoài Φ1500-Φ2200mm
Độ chính xác chiều rộng ± 0,15 mm (độ dày 0,75-3,0) ± 0,20 mm (độ dày 4-13)
Độ chính xác của Burr 5% Độ dày tấm
lưỡi mới hoặc khe hở lưỡi thích hợp
3. Tốc độ máy xén 10-40m/phút
4. Dữ liệu thiết bị
(1) Quyền lực
Điện áp 380V
Tần số 60HZ
Công suất lắp đặt Khoảng 350kw
(2) Không quân
Áp suất 0,4-0,8Mpa
Nhu cầu không khí 3m3/phút (Trạng thái nén)
(3) Hướng đường Đối diện với bảng điều khiển vận hành, Từ trái sang phải (khách hàng chọn)
5. Vẽ tranh theo yêu cầu của người mua
KHÔNG. | Tên | Số lượng | Đã lưu ý | |||||||||
1 | Xe tải cuộn | 1 | Bộ | |||||||||
2 | Máy tháo cuộn | 1 | Bộ | |||||||||
3 | Thiết bị dẫn áp | 1 | Bộ | |||||||||
4 |
Kẹp & san lấp mặt bằng |
1 | Bộ | |||||||||
5 | máy cắt chéo | 1 | Bộ | |||||||||
6 | Con lăn định tâm dọc | 1 | Bộ | |||||||||
7 | máy cắt đĩa | 1 | Bộ | |||||||||
8 | cuộn tua lại cạnh | 1 | Bộ | |||||||||
9 | bảng điều khiển lật ắc quy | |||||||||||
10 | thiết bị mở rộng | |||||||||||
11 | máy cuộn | 1 | Bộ | |||||||||
12 | xe cuộn dỡ hàng | 1 | Bộ | |||||||||
13 | hệ thống thủy lực |
1 |
Bộ |
|||||||||
14 | hệ thống điện |
1 |
Bộ |
|||||||||
15 |
Bu lông neo và phụ kiện |
1 |
Bộ |
III. Mô tả cấu trúc thiết bị
1,tải xe:
1.1 Giá đựng đồ:
Chức năng: Lưu trữ tạm thời băng và cuộn dây để liên tục đưa vào thiết bị. Đặt cuộn dây lên giá chuẩn bị vật liệu bằng cần cẩu và vận chuyển cuộn dây đến bộ tháo cuộn bằng xe đẩy.
yêu cầu kỹ năng:
Lưu trữ băng và cuộn: 2 nhóm
Đường kính ngoài cuộn dây: φ1500~φ2200 mm
Chiều rộng cuộn: 600~1600mm
Trọng lượng cuộn tối đa: 35 T
1.2 :xe tải:
Chức năng: Được sử dụng để chuẩn bị cuộn dải và gửi cuộn dây đến trung tâm của bộ trang trí.
Cấu trúc: Nó bao gồm thân xe, thiết bị đi bộ, thiết bị nâng và thiết bị truyền động.
yêu cầu kỹ năng:
Đường kính ngoài của cuộn thép: Φ1500~Φ2200 mm
Đường kính trong: Φ610, Φ760 mm
Chiều rộng: 600~1600 mm
Tốc độ di chuyển của xe đẩy: ~5 m/phút
Khoảng cách di chuyển của xe đẩy: ~6m
Công suất động cơ truyền động: AC3 KW
Đường kính xi lanh thủy lực nâng×hành trình: Φ220×900 mm
Áp suất làm việc của hệ thống thủy lực: 8-10 MPa
Lực đẩy trên: 37T(10MPa)
Trọng lượng cuộn tối đa: 35 T
2.máy tháo cuộn:
Chức năng: Dùng để chở cuộn thép, cuộn thép quay phối hợp với con lăn ép thẳng và xẻng để tháo cuộn thép. Căn chỉnh tâm của cuộn thép với đường tâm của thiết bị. Bộ trang trí có một thiết bị phanh siêu nhỏ để ngăn cuộn dây bật trở lại và lỏng ra khi tắt khẩn cấp. Khi xe cuộn vận chuyển cuộn thép đến trung tâm của bộ tháo cuộn, các đầu côn bên trái và bên phải của bộ cuộn sẽ hỗ trợ và kẹp cuộn thép, sau đó động cơ của bộ tháo cuộn phối hợp với con lăn áp lực và lưỡi dao để mở thép cuộn dây và đưa đầu dải thép vào kẹp. Trong máy san phẳng, sau khi đai thép được đưa vào máy san phẳng kẹp, bộ ly hợp của bộ tháo cuộn sẽ mở ra và thiết bị phanh vi mô sẽ phanh lại. Nếu tâm của dải thép không trùng với đường tâm của thiết bị sau khi dải thép đi vào bộ san bằng kẹp, thì các đầu côn bên trái và bên phải của bộ tháo cuộn có thể được di chuyển sang trái hoặc phải để căn chỉnh tâm thép dải đến đường trung tâm của đơn vị. Các đầu côn bên trái và bên phải của bộ trang trí cũng có thể di chuyển sang trái hoặc phải chỉ bằng một đầu.
Cấu trúc: Thiết bị chuyển động ngang trái và phải hai đầu côn, hộp đầu côn đôi, thiết bị phanh vi mô, thiết bị truyền động và chân đế.
yêu cầu kỹ năng:
Đường kính ngoài của cuộn thép: Φ1500~Φ2200 mm
Đường kính trong của cuộn thép: Φ610, Φ760mm
Chiều rộng: 600~1600 mm
Độ dày: 4~13mm
Chế độ chuyển động đầu côn: truyền động thủy lực
Đường kính xi lanh thủy lực di động đầu côn: Φ125/Φ90 mm
Dạng đầu côn: co dãn thủy lực
Đường kính xi lanh thủy lực co và giãn đầu côn: Φ140/Φ100 mm
Động cơ chính tháo cuộn: AC4KW
Tốc độ tháo cuộn: ~ 5,5m/phút
Phương pháp phanh: Phanh đĩa
Kiểu phanh: phanh 3×ADH205
Phương pháp đóng mở ly hợp: áp suất không khí
Đường kính xi lanh ly hợp: Φ100mm
3, Máy san lấp mặt bằng thẳng:
3.1 :thiết bị đầu thẳng:
Chức năng: Thiết bị đầu thẳng và xẻng được kết hợp với bộ trang trí để tháo rời đầu đai thép và đưa đai thép vào máy san bằng kẹp đầu thẳng. Xẻng được kết hợp với con lăn áp lực đầu thẳng để làm thẳng đầu của dải thép, sau đó dải thép được đưa đến con lăn kẹp, và xẻng ở dạng tháo cuộn.
Hình thức kết cấu: thiết bị con lăn áp lực đầu thẳng, thiết bị xẻng, thiết bị xoay xẻng và các bộ phận khác.
yêu cầu kỹ năng:
Chiều rộng: 600~1600 mm
Độ dày: 4~13mm
Hình thức tháo cuộn: tháo cuộn trên
Xi lanh kính thiên văn xẻng: Φ110/Φ80mm
Xi lanh xoay lưỡi: Φ140/Φ100mm
Vật liệu lưỡi: 50Mn
Xi lanh xoay con lăn áp lực: Φ125/Φ90mm
Hình thức truyền động con lăn: động cơ thủy lực 1QJM43-4.0
Đường kính con lăn áp lực: Φ320mm
Xi lanh con lăn thẳng: Φ125/Φ90mm
Thiết bị lưỡi: lưỡi dọc
3.2máy san lấp mặt bằng
Chức năng: Thiết bị đầu thẳng, con lăn áp lực và xẻng, phối hợp với bộ trang trí để tháo rời đầu dải thép và gửi dải thép đến máy san phẳng kẹp. Con lăn kẹp được ép bằng thủy lực để kẹp đai thép và động cơ chính được quay để đưa đai thép đến con lăn kẹp. Sau khi đai thép đi vào máy san phẳng kẹp, con lăn san lấp mặt bằng được ấn xuống vị trí thích hợp để san bằng đầu dải. Làm phẳng, và gửi dải thép đến máy hàn mông cắt, đồng thời hợp tác với máy hàn mông cắt để hoàn thành quá trình hàn mông cắt.
Cấu trúc: Nó bao gồm thiết bị con lăn đứng, thiết bị con lăn kẹp, thiết bị con lăn san lấp mặt bằng, thiết bị truyền tải và các bộ phận khác.
yêu cầu kỹ năng:
Chiều rộng: 600~1600 mm
Độ dày: 3~13mm
Hình thức và áp suất con lăn kẹp: loại hai con lăn, áp suất thủy lực
Con lăn kẹp ép xi lanh xuống: Φ140/Φ100mm
Kẹp động cơ chính: AC22KW (điều chỉnh tốc độ chuyển đổi tần số)
Hình thức truyền động của con lăn kẹp và con lăn san lấp mặt bằng: Chủ động lên xuống hoàn toàn
Đường kính con lăn kẹp × chiều dài: Φ230 × 1700mm
Chất liệu của con lăn kẹp: 42CrMo
Tốc độ san bằng độ chụm chủ động: ~7m/phút
Dạng con lăn cân bằng và ép xuống: Loại con lăn trên hai dưới ba con lăn, ép thủy lực xuống
Con lăn kẹp ép xi lanh xuống: Φ200/Φ140mm
Đường kính × chiều dài của con lăn san lấp mặt bằng: Φ200 × 1700mm
Vật liệu lăn san lấp mặt bằng: 42CrMo
Độ cứng và độ sâu của cuộn: HRC58-62, độ sâu: 5-8mm
Đường kính cuộn dọc × chiều cao: Φ200 × 300mm
Cấu trúc con lăn dọc: Con lăn dọc đôi hình chữ I
Vật liệu lăn dọc: 42CrMo
Động cơ điều chỉnh chiều rộng con lăn dọc: 2×AC2.2KW
Phương pháp đóng mở ly hợp: áp suất không khí
Đường kính xi lanh ly hợp: Φ100mm
4, Máy cắt ngang (cắt thủy lực)
Chức năng: Dùng để cắt đầu đai thép, kết cấu là máy cắt chém. Cấu trúc máy cắt ngang được trang bị thiết bị điều chỉnh nhanh độ hở hai bên của lưỡi cắt trên và dưới.
yêu cầu kỹ năng:
Góc cắt: 2,5°
Phương pháp điều chỉnh độ lệch của lưỡi cắt: điều chỉnh lệch tâm cam
Kích thước phản lực của lưỡi cắt: Hiển thị trên mặt số
Phạm vi điều chỉnh phản ứng ngược của lưỡi cắt: 0,1 ~ 1mm
Chiều rộng hiệu quả của lưỡi cắt: 1700mm
Kích thước phần lưỡi cắt: 850×140×35mm
Độ dày cắt: 4~13 mm (Q355)
Vật liệu lưỡi cắt: 6CrW2Si
Đường kính xi lanh cắt thủy lực: Φ320/Φ180mm
Áp suất thủy lực cắt: 8~12MPa
Hình thức cắt: cắt trên
Chức năng: Ngăn chặn dải bị chảy ra, với chức năng điều chỉnh tâm và chiều rộng. Máy này được đóng mở trái phải bằng con lăn thẳng đứng được dẫn động bởi xi lanh dầu, sao cho thép dải đi vào đĩa cắt trơn tru và không bị lệch trong quá trình cắt.
Cấu trúc: Nó bao gồm một thiết bị con lăn thẳng đứng điều khiển bằng động cơ, một thiết bị con lăn nip và các bộ phận khác.
yêu cầu kỹ năng:
Phạm vi điều chỉnh chiều rộng: 600~1600mm
Xi lanh điều chỉnh định tâm chiều rộng thép dải: Φ125/Φ90mm
Đường kính con lăn dọc × chiều cao: Φ200 × 240mm
Cấu trúc con lăn dọc: Con lăn dọc đôi
Vật liệu lăn dọc: 42CrMo
Đường kính cuộn chuyển tiếp trung tâm cuộn dọc × chiều cao: Φ160 × 200mm
Model xi lanh nắp trước và sau cuộn dọc: Φ63/Φ45mm
6, Máy cắt đĩa
Chức năng: Máy này là một trong những thiết bị chính trong bộ phận rạch. Mục đích của nó là cắt các cuộn thép dải rộng thành các cuộn thép dải hẹp có chiều rộng khác nhau và cung cấp các khoảng trống cần thiết cho các bộ phận ống hàn, bộ phận uốn nguội, v.v.
Cấu trúc thiết bị: Nó bao gồm thân máy cắt đĩa, thiết bị truyền động, v.v. Thân máy cắt đĩa bao gồm ba vòm, có thể cung cấp sự hỗ trợ rất đáng tin cậy.
yêu cầu kỹ năng:
Đường kính trục cắt: Φ360mm
Vật liệu trục dụng cụ: 42CrMo
Độ cứng và độ sâu của quá trình làm nguội trục máy cắt: HRC58-62, độ sâu: 5-8mm
Thông số lưỡi cắt: Φ360×Φ600×30mm
Vật liệu lưỡi cắt: H13K
Miếng đệm: thép 45 #
Vòng cao su: Polyurethane
Động cơ chính: DC160kw, 1500r/min (Z4-250-12)
Model giảm bề mặt răng cứng: ZSY400-80
Tốc độ cắt: 10~40 m/phút
Bộ truyền động giảm tốc: động cơ cycloid bánh chốt AC2KW với bộ nâng trục vít bánh răng sâu
Model trục Cardan: SWC315DH2
Phương pháp thay dao: Cổng vòm sau khi xi lanh thủy lực di chuyển
Đường kính xi lanh: Φ110/Φ80mm
7. Máy cuộn cạnh thải
Chức năng: Máy được lắp đặt ở hai bên phía sau máy cắt đĩa, dùng để cuộn các mép phế liệu sau khi máy cắt đĩa được chia thành các dải.
Máy được dẫn động bởi một động cơ mô-men xoắn để dẫn động bộ giảm tốc để quấn mép thải, tận dụng tối đa lực căng không đổi của động cơ mô-men xoắn để quá trình cuộn dây diễn ra suôn sẻ. Khi cuộn dây cuộn hoàn thành, xi lanh bên không có điện sẽ rút lại và xả để thực hiện xả tự động.
yêu cầu kỹ năng:
Hình thức: Đóng mở thủy lực 2 đầu côn
Lỗ xi lanh đóng mở đầu côn: Φ63/Φ36 mm
Lỗ xi lanh thanh xoay: Φ50/Φ36 mm
Tốc độ cuộn: 0-50m/phút
Đường kính cuộn cuốn: Φ1000 mm
Công suất cuộn dây: Động cơ mô-men xoắn YLJ180-160-4
Chiều rộng uốn: ½ chiều rộng và độ dày của bảng
8. Vạtắc quy
Chức năng: Dùng để đựng đai thép và điều chỉnh chênh lệch tốc độ giữa máy cắt đĩa và máy cuộn.
yêu cầu kỹ năng:
Chế độ xoay cầu trung gian: thủy lực
Đường kính xi lanh thủy lực: Φ110/Φ80mm
Chiều dài và độ sâu của vòng lặp: 6800 × 2120mm
Kích thước con lăn: Φ105×1700mm
9. Thiết bị căng
Chức năng: Nó được sử dụng để tách dải cắt và thực hiện việc điều chỉnh độ căng, và việc nâng pallet sẽ cung cấp cho máy cuộn.
Cấu trúc thiết bị: Nó bao gồm một thiết bị pallet, thiết bị con lăn ép, thiết bị con lăn đứng, thiết bị phân tách, thiết bị căng và thiết bị cấp liệu.
yêu cầu kỹ năng:
Động cơ điều chỉnh chiều rộng con lăn dọc: 2×AC2.2KW
Đường kính con lăn dọc × chiều cao: Φ220 × 200mm
Cấu trúc cuộn dọc: cuộn dọc đơn
Vật liệu lăn dọc: 42CrMo
Dạng cấu trúc căng thẳng: top hai tiếp theo
Đường kính con lăn căng × chiều dài: Φ250mm × 1700mm
Số lượng con lăn căng: 3 con lăn
Vật liệu con lăn căng: 42CrMo
Độ cứng và độ sâu của cuộn: HRC58-62, độ sâu: 5-8mm
Giảm con lăn căng thẳng: áp suất thủy lực
Nhấn xi lanh xuống: Φ140/Φ100mm
Lỗ xi lanh nâng nắp nạp: Φ110/Φ63mm
Đường kính con lăn×chiều dài: Φ250mm×1900mm
Đường kính dải phân cách: Φ350×Φ190×10 (15) mm
Vật liệu tấm ngăn cách: 50Mn
10. Máy cuộn
Chức năng: Máy cuộn là một trong những thiết bị chính trong bộ phận rạch. Nó chủ yếu cuộn dải sau khi rạch thành cuộn, và cung cấp chiều rộng cuộn cần thiết cho bộ phận ống hàn, bộ phận uốn nguội, v.v.
Cấu trúc thiết bị: Máy này bao gồm một động cơ, bộ giảm tốc, phanh, thiết bị lăn, thiết bị lăn phụ kiểu giàn, trục uốn và thiết bị hỗ trợ cuộn. Trục uốn được mở rộng và co lại và kẹp bằng thủy lực.
yêu cầu kỹ năng:
Đường kính cuộn tối đa: Φ760mm
Trọng lượng cuộn tối đa: 35 tấn
Tốc độ cuộn: 10~40m/phút
Động cơ chính để cuộn: DC250KW, 1500r/min
Đường kính xi lanh thủy lực co giãn và co cuộn: Φ250/Φ120 mm
Dạng hàm cuộn: hàm cơ khí
Đường kính trụ thủy lực của thiết bị cán: Φ125/Φ90 mm
Vị trí đặt xi lanh lăn: Hai bên hộp số
Đường kính xi lanh thủy lực xoay của thiết bị đỡ cuộn: Φ125/Φ90 mm
Thiết bị cánh tay áp lực: sử dụng loại cổng
Xi lanh áp suất ngược: Φ125/Φ90 mm
11. Xe đẩy dỡ hàng
Chức năng: Máy được lắp đặt dưới guồng của máy cuộn, cùng với thiết bị cán trong máy cuộn, cuộn thép đã cắt được dỡ ra khỏi cuộn và đưa ra ngoài để cẩu xưởng nâng lên.
Cấu trúc thiết bị: chủ yếu bao gồm cơ cấu đi bộ, giá đỡ, xi lanh, ray dẫn hướng, v.v. Tâm của ray dẫn hướng được đặt một lần trong quá trình lắp đặt. Cơ cấu di chuyển được dẫn động bởi bộ giảm tốc cycloid để di chuyển xe đẩy và mặt bích xi lanh được nối với giá đỡ để làm cho nó nâng lên.
yêu cầu kỹ năng:
Tốc độ di chuyển của xe đẩy: ~5 m/phút
Khoảng cách di chuyển của xe đẩy: 3,5m
Công suất động cơ truyền động: AC3 KW
Đường kính xi lanh thủy lực nâng×hành trình: Φ220×900 mm
Áp suất làm việc của hệ thống thủy lực: 8-10 MPa
Lực đẩy trên: 37T(10MPa)
Trọng lượng cuộn tối đa: 35 T
12.Hệ thống điện và điều khiển
12.1 Điều kiện môi trường hệ thống điện
Nhiệt độ môi trường xung quanh: -10——40oC
Độ ẩm: 95% không ngưng tụ
Nguồn điện: 380/220V
Điều khiển điện: không rung mạnh và không lắp đặt khí ăn mòn
Điều khiển thiết bị: không có bức xạ từ trường mạnh
12.2 Thông số kỹ thuật tiêu chuẩn cho hệ thống điện
Tuân thủ bảng kỹ thuật lắp đặt điện GB50171----92, tủ điều khiển điện và các thông số kỹ thuật chấp nhận và xây dựng kết nối mạch thứ cấp.
12.3 Yêu cầu về hiệu suất tổng thể
Điều khiển điện chủ yếu hoàn thành việc điều khiển và điều chỉnh quy trình của toàn bộ thiết bị, đồng thời hoàn thành quá trình khóa liên động giữa các thiết bị liên quan trong thiết bị để đảm bảo rằng toàn bộ thiết bị của thiết bị có thể thực hiện các hành động tương ứng và có trật tự một cách bình thường, chính xác và chính xác theo quy trình sản xuất và yêu cầu của quá trình.
Các bộ phận điện của hệ thống điện sử dụng các sản phẩm có hiệu suất vượt trội, các bộ phận điện, đồng hồ đo và thiết bị khác tiên tiến và đáng tin cậy đã hoàn thiện trong nước, được sản xuất trong nước hoặc sản xuất trong nước sử dụng công nghệ nước ngoài và có thể mua trong nước được sử dụng trong hệ thống.
12.4 Cấu hình điện:
Thống đốc DC: Chuỗi lục địa
PLC: Siemens
Bộ phận sinh lực áp suất thấp: Chint, LG
Nút thao tác: Chint, LG
Tủ điện: GGD
13.hệ thống thủy lực
Hệ thống thủy lực bao gồm trạm thủy lực, khối van, đường ống, v.v.
Áp suất làm việc của hệ thống: 10; 12 MPa
Áp suất định mức của bơm dầu: 16 MPa
Tốc độ dòng chảy: 73,5 l/m Đến To
Môi trường làm việc: Dầu thủy lực chống mài mòn N46#
