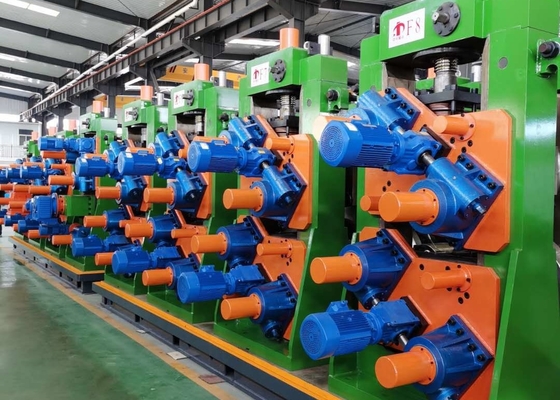

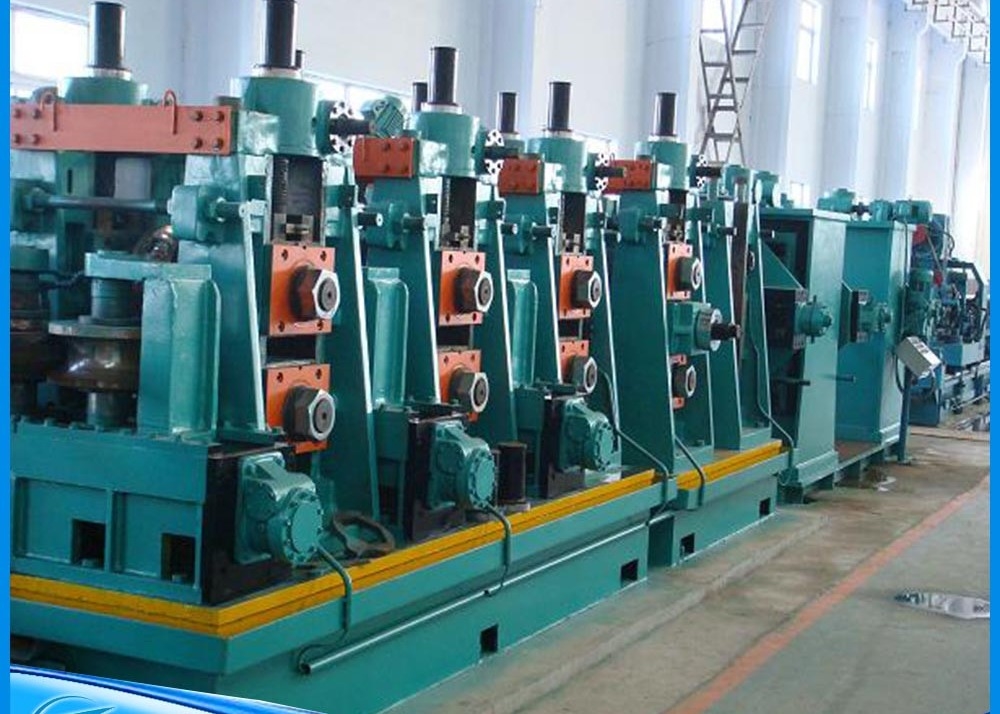

Nhà máy hàn ống tần số cao đường kính 76-203mm, độ dày 1.5-8mm

Đường dây sản xuất ống hàn tần số cao chính xác cao HG 165.2x9 ((7") được thiết kế để sản xuất ống cấu trúc. Nó sản xuất các ống tròn từ 76-203mm với độ dày 1,5-8.Ống hình vuông từ 60x60-160x160mm với độ dày 1.5-8.0mm.

Dòng sản xuất này kết hợp các yếu tố thiết kế sáng tạo từ thiết bị trong nước và quốc tế,có tính năng điều khiển hoàn toàn bằng máy tính hoặc máy tính với công nghệ tiên tiến để vận hành và bảo trì thuận tiệnNó đáp ứng các tiêu chuẩn quốc tế từ đầu những năm 1990 và đại diện cho công nghệ hàng đầu trong nước.

• Uncoiler → Đầu thẳng → Coi và máy hàn → Bộ tích lũy → Xây dựng
• Máy hàn HF → Máy cắt hạt → Làm mát → Kích thước → Đầu gà tây → Khai
• Bàn chạy ra → Máy thẳng (tùy chọn) → Mặt cuối → Bao bì → Lưu trữ

• Chiều kính cuộn: Φ1200-2000mm (cần xác nhận của người mua)
• Chiều rộng dải: 240-640mm
• Trọng lượng dải tối đa: 10 TON
• Tốc độ: 5m/min
• Loại thang máy: thủy lực
• Áp suất làm việc: 10Mpa

• Cấu trúc: Máy mở cuộn thủy lực một nòng
• Chiều kính cuộn ra: Φ1200-2000mm
• Chiều kính bên trong cuộn dây: Φ508mm
• Chiều rộng dải: 240-640mm
• Độ dày dải: 1,5-8,0 mm
• Trọng lượng dải tối đa: 10,0 TON
• Động cơ truyền động: 4kw, 380V
• Tốc độ xoay mandrel: Nmin=1r/min

Được sử dụng để dẫn dắt dải thép vào leveler trơn tru. bao gồm cánh tay áp lực và đầu xẻo trong cấu hình kiểu gantry với khả năng mở cuộn lên và xuống.

• Động cơ xếp bằng: 15KW
• Chiều kính cuộn: Φ210x900mm (40Cr vật liệu)
• Chiều kính cuộn làm bằng: Φ160x900mm (40Cr vật liệu)
• Chiều rộng ngang: 240-640mm
• Độ dày chèn/mức độ: 1.5-8.0mm
• Tốc độ: 0-11M/min

• Độ dày dải thép: 1.5-8.0mm
• Độ rộng dải thép: 240-640mm
• Độ bền của dải thép: δs ≤345Mpa, δb ≤610Mpa
• Loại cắt: thủy lực
• Loại nén: thủy lực
• Loại hàn: Phương động động cơ
• Áp suất làm việc thủy lực: 10Mpa
• Vật liệu của lưỡi dao: H13

• Chiều kính: 10000mm
• Độ dày cuộn thép: 1.5-8.0mm
• Chiều rộng dải: 240-640mm
• Tốc độ vận chuyển tối đa: 100-180m/min
• Năng lượng động cơ cấp: DC 90kw
• Năng lượng động cơ cơ tích tụ: AC 15KW × 16
• Độ dài lưu trữ: 500-1000M

• Loại thông thường: W cong
• Loại động cơ nhóm giảm tốc: Helical Gear (Carburizing)
• Hệ thống thay đổi nhanh U-Joint với trục dự phòng
• Hệ thống hướng dẫn bên đầu và cuộn kẹp
• Rough Forming: 4 giá đỡ chính, 4 giá đỡ bên
• Xây dựng tinh chế: 3 giá đỡ chính, 3 giá đỡ bên
• Sức mạnh động cơ: 160Kw

• Vật liệu ống: SRT355, SGT355 (STK490, SGH490, POSMAC)
• Phạm vi ống tròn: 76-203mm
• Phạm vi ống vuông: 75x75-150x150mm
• Tốc độ đường dây tối đa: 60m/min
• Độ dài cắt ống: 4000 ∼15000mm
• Độ chính xác cắt: ± 2mm
• Số lượng Burrs: tối đa 0,2mm

• Tổng chiều dài: khoảng 25 mét
• Vòng trượt: 600mm
• Động cơ: Động cơ AC (3EA) với dây chuyền và điều khiển tốc độ bằng biến tần
• Bao gồm hệ thống phân loại các đường ống tốt / xấu
• Đường trượt kiểm tra: 4 hàng × chiều dài 2M + túi 4 hàng × chiều rộng 1,2M
• túi ống hỏng: 6 hàng × chiều rộng 1,5m

• Điều chỉnh đường ống: Giới hạn năng suất tối đa <355mpa
• Phạm vi đường kính: Φ76-Φ203mm
• Khoảng cách cuộn: 650mm
• Chiều kính cổ họng: 250mm
• Chiều dài: 380mm
• góc xoay: 37,183-43,426 độ
• Tốc độ điều chỉnh: 20-60m/min
• Động cơ: 55kw × 2 bộ

Thiết bị đặc biệt để mài và nghiêng mặt cuối của ống thép, có ổ cắm cơ học và servo với điều khiển điện để hoạt động tự động.Thiết kế trạm kép cho phép xử lý hai ống thép cùng một lúc.
