| Tên sản phẩm: | Máy nghiền ống hàn tần số cao Ống tròn Api Máy nghiền ống tự động Đường kính 325 đến 530 Mm Độ dày 4 | Độ bền kéo của nguyên liệu thô: | σb 500 Mpa |
|---|---|---|---|
| Độ dày: | 4-9mm | tối đa. Tốc độ sản xuất: | 5～25m/phút |
| Chiều dài cắt cố định: | 6-12m | Phạm vi kích thước ống: | Ф325-530mm |
| Bảo hành: | Một năm | Loại hàn: | hàn tần số cao |
| Từ khóa: | Máy hàn ống tần số cao | ||
| Làm nổi bật: | Máy nghiền ống tự động api,Máy nghiền ống tự động đường kính 325mm,Máy nghiền ống hàn tần số cao od530mm |
||
Sử dụng đúc FFX: Trên thiết bị này, quy trình đúc kinh tế và hợp lý nhất được sử dụng để liên tục và trơn tru uốn cong thành một ống nối.Do thiết kế đặc biệt của toàn bộ cấu trúc cuộn và điều chỉnh của nó, nó có thể thích nghi với việc hình thành của tất cả các kích thước sản phẩm và thông số kỹ thuật mà không cần phải thay thế cuộn.
Phần khung loại lỗ khép là một máy cán ba khung bốn chiều cao, và các cuộn cần phải được thay thế theo đường kính bên ngoài sản phẩm khác nhau.Để tạo điều kiện thay đổi nhanh các thông số kỹ thuật, khung khung loại lỗ khép được thiết kế đặc biệt và lắp đặt trong một khung thay thế đặc biệt.Kết nối và tách với cơ sở và phần lái được điều khiển bởi áp suất thủy lực, và thay thế có thể được hoàn thành trong hàng chục phút.
Phù hợp với tiêu chuẩn YB189-64
(1)Vật liệu: Thép carbon thấp và thép hợp kim thấp cho xây dựng
(2) Tính chất cơ học: σb≤520Mpa,σs≤340MPa
(3) Chiều rộng dải: 1020 ∼ 1665 mm
(4) Độ dày dải: 4 ′′ 9 mm
(5) Vòng cuộn dải thép: Diameter bên trong của cuộn:φ508 φ760mm
Chiều kính bên ngoài của cuộn dây:φ1500φ2100mm
(6) Trọng lượng cuộn: ≤30T
(1) Kích thước ống: tròn: φ325 φ530mm
(2) Độ dày tường của đường ống: 4 ′′ 9mm
(3) Chiều dài cắt cố định: 612m
(4) Độ chính xác cắt ống: ±3mm
(1)Sức mạnh:
Khối lượng điện của đường dây khoảng 1600KW
Nguồn điện 380V/50Hz/3phase
(2) Nước làm mát lưu thông:
Dòng chảy: 30T/h40 T/h
Khối chứa: 40m3
(3) Không khí nén
Dòng chảy: 5m3/min
Áp lực: 5 ≈ 7 kg/cm2
20m rộng, 220m dài, 8m cao,
Xe cuộn dây được sử dụng để làm cho cuộn dây thép từ vị trí tải đến uncoiler.độ căng uncoiler, đẩy trở lại vị trí ban đầu.
Mở của xi lanh nâng: Φ250mm
Áp lực hệ thống thủy lực: 12Mpa
Lực nâng tối đa của xi lanh nâng: 20T
Số thanh dẫn đường: 4
Động cơ di chuyển xe tải: AC 4KW
Tốc độ di chuyển của xe tải: 10m/min
Chuyến xe tải: 6m
Máy mở cuộn có cấu trúc của các buồng mở rộng đơn và cantilever. Nó có hai phần chính: thân chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.
| OD của cuộn | Φ1000-2000mm |
| ID cuộn dây | Φ508-760mm |
| Độ dày của dải | 4-9mm |
| Chiều rộng của dải | 1020×1665mm |
| Trọng lượng của dải đơn | Max30T |
| Loại mở rộng | tăng cường thủy lực |
| Ngừng lại | Lái xe bằng khí nén |
| Động cơ lái con | AC 15KW |
Đơn vị này chủ yếu được sử dụng để dẫn đầu ăn thép cuộn mới vào đơn vị làm phẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.
Trọng lượng tích cực và tiêu cực.
Chuẩn mực:
Động cơ đẩy cuộn áp suất: AC 7.5KW
Tốc độ thả gió: 15m / min
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Mức độ làm phẳng và khả năng ép:
Động cơ truyền tải: DC75KW
Tốc độ vật liệu chì: 8-40m / min
Vòng sơn: Φ100×120 (hai)
Vòng lăn chì Diameter: Φ260 × 1600mm, vật liệu: 42CrMo
Chiều kính cuộn phẳng: Φ200×1600mm, Vật liệu: 42CrMo
Áp lực cuộn chì xuống xi lanh: φ120×90mm
Được sử dụng để cắt phần bất thường của đầu băng và đuôi, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau để tiếp tục cung cấp cho vòng lặp.
Hình dạng cấu trúc: giường hàn cắt, thiết bị cho ăn ngắt, thiết bị tập trung kép, hệ thống cắt cắt kép, hệ thống tấm cắt, hệ thống lái tấm hàn đáy, vv
Hiệu suất vật liệu: Độ bền năng suất là 621MPa
Động cơ ổ đĩa: DC11KW
Động cơ điều chỉnh đĩa: AC4KW
Động cơ trạm thủy lực: 55KW
Động cơ đi bộ súng hàn: DC2.2KW
Độ kính bên ngoài của con lăn đưa clip: φ320mm
Máy này là giữa máy hàn cắt và máy chủ (xây dựng thép), sử dụng cho sau khi một cuộn thép dải được sử dụng, trước khi cuộn dải tiếp theo được chuẩn bị từ uncoiling,cắt và thời gian hàn đệm để đảm bảo rằng các máy chủ (thiết kế máy móc) sản xuất liên tục và lưu trữ đủ thép dải.
Đơn vị này chính bao gồm trong báo chí & mang theo thiết bị vật liệu, tích lũy lắp ráp, mang theo vật liệu đơn vị, đơn vị điều khiển điện
thông số kỹ thuật:
| phong cách làm việc | thay đổi vòng tròn |
| vận chuyển vật liệu đi tốc độ | Vmax=80m/min |
| lợi thế | Nhiều tài liệu hơn, không có đình công. |
| Hình thức chèn | Dòng khí, 6Mpa |
| Độ dày cuộn thép | 4-9mm |
| chiều rộng | 1020×1665mm |
| Điện động cơ của máy in & mang | 110kw |
| Động cơ điện của khung tích lũy | 16×15kw |
| động cơ xoắn | 9×3KW |

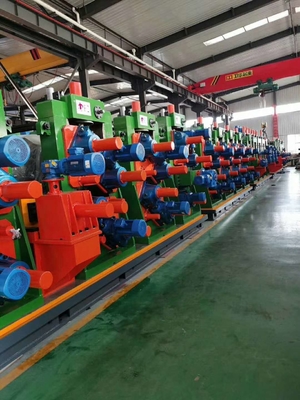

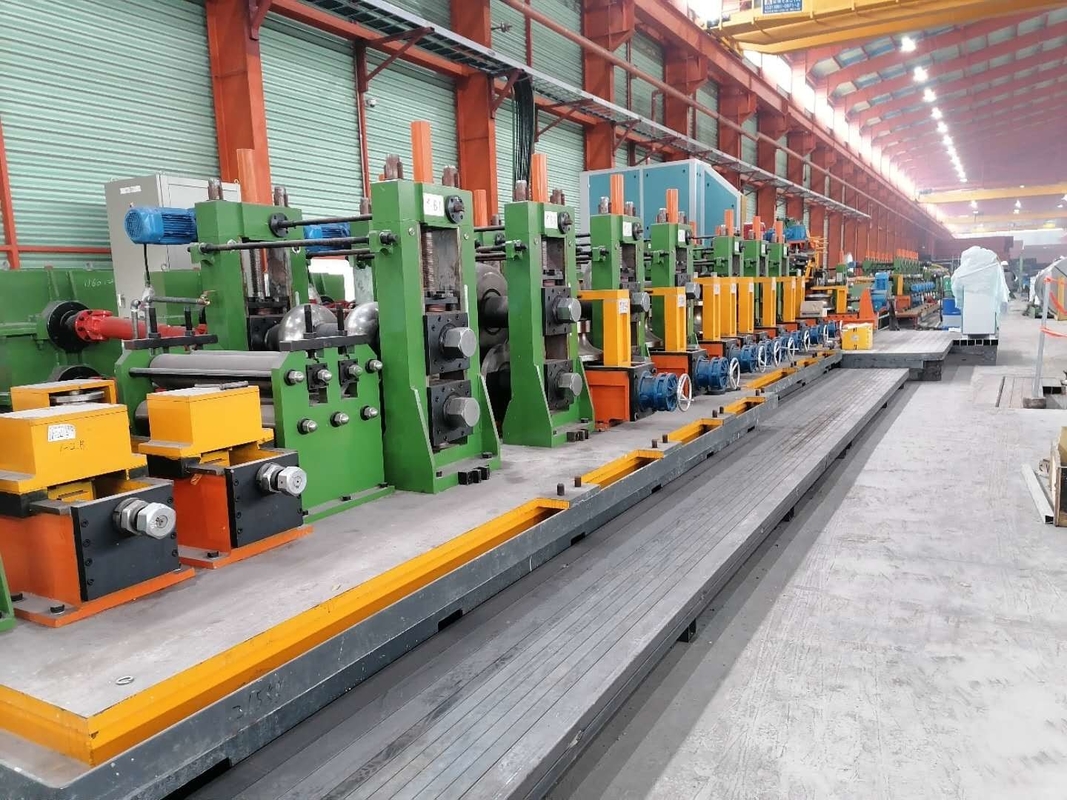

Đơn vị hình thành và kích thước là thiết bị quan trọng cho dây chuyền máy ống. đơn vị này tuân thủ lý thuyết khung cuộn. nó có thể tiếp tục xử lý một số ống thép đặc điểm kỹ thuật bằng cách hàn không tiếp xúc,đó là mang một số thép dải đến đơn vị này và để nó đi qua khung cuộn để khung ống thô, và sau đó lấy chất lỏng điện cùng nhau trên bề mặt hàn ống để điều trị nhiệt độ ống cao hơn để phù hợp với hàn bằng cách ép hàn cuộn, và sau đó sau khi làm mát,hình thành kích thước và phẳng hóa để sản phẩm những gì là nhu cầu của bạn ống.
Khi phần hình thành & kích thước gửi ống thép hình thành đến cưa, các đường dây xe cưa được đồng bộ hóa với tốc độ ống.Hai hệ thống cưa được lắp đặt trên bàn xoay làm cho lưỡi cưa để xoay một mìnhHệ thống cưa thực hiện chuyển động hỗn hợp trong bàn xoay và nguồn cấp của chính nó,và cắt ống thép dọc theo đường cắt ngang của mảnh để được cắtSau đó mỗi hệ thống thư giãn trở lại vị trí ban đầu của nó và chờ đợi cho chu kỳ làm việc tiếp theo.
Parameter:
Động cơ xoắn ốc xoắn: 22KWX2
Động cơ AC: 45KW
Chuyển vòng đĩa lớn: 15KW
Động cơ cung cấp: 4.4KWX2
Chiều kính lưỡi cưa: 400mm
Độ chính xác cưa: ≤±3mm
Phương pháp cắt: lưỡi cưa đôi, loại mài
Tốc độ theo dõi: giống như tốc độ đơn vị
Chức năng thiết bị: thủ công, tự động
Phương pháp điều khiển: AC servo positioning
Áp lực hệ thống thủy lực: 12Mpa
Cắt thức ăn áp dụng phương pháp phối hợp cực
Các đường ống chạy dọc theo Transit cuộn và tự động được di chuyển lên Bàn ghế.
Chiều dài:
Không khí làm mát: 50 mét
Bỏ trống: 24 mét
Đầu phẳng: 24 mét
Thử nghiệm thủy lực: 24 mét
Φ325 Φ530mmHai lần.- Máy thử nghiệm thủy lực trạm
Các thông số hiệu suất kỹ thuật:
Phạm vi đường kính của ống thép thử nghiệm: φ219·φ530 mm
Độ dày ống thép thử nghiệm: 4 ′ 9 mm
Chiều dài của ống thép thử nghiệm: 610m
Vật liệu ống thép thử nghiệm: Q235, Q345, X70
Áp suất thử nghiệm tối đa của ống thép: tối đa 20,7MPa
Thời gian giữ áp suất (có thể cài đặt): 315sec
Số lượng rễ mỗi lần thử: 1 rễ/thời gian
Hình dạng niêm phong: niêm phong quang
Các yêu cầu về thân ống: Độ thẳng: thân ống ≤2mm/m, đầu ống ≤3mm (chiều dài đầu ống 1 mét), chiều dài đầy đủ ≤20mm; cắt lớp đầu ống;
Phương tiện thử nghiệm áp suất: nhũ nước/nước (sử dụng tái chế)
Phương pháp xả: nước chứa sẵn (bơm áp suất thấp, bể lưu trữ nước và phụ kiện)
Động cơ truyền động cho cuộn rửa và cuộn sắp xếp hoạt động: FA67-26.6-M2.2-H2
Động cơ lái để rửa bàn cuộn xoay hoạt động: XWD4-59-1.1
Đàn máy nâng bàn cuộn xoay hoạt động: Φ100/Φ70-100
Phương pháp lấp đầy nước áp thấp: lấp đầy bể chứa chất lỏng
Chọn chế độ hoạt động của thiết bị:
Nó có ba chế độ hoạt động: thủ công, bán tự động và tự động.
Khởi động dừng và điều khiển dừng khẩn cấp.
Nó có chức năng điều khiển khởi động và dừng bình thường và điều khiển dừng khẩn cấp trong tình huống khẩn cấp.và các chỉ dẫn đầu vào và đầu ra PLC sẽ không được cung cấp năng lượng, thuận tiện để điều tra và chẩn đoán thông tin lỗi.
Thiết bị này được sử dụng để phát hiện bề mặt và khuyết tật bên trong của thân ống và hàn để đánh giá chất lượng sản phẩm.và có thể trực tiếp hiển thị vị trí, hình dạng, kích thước và mức độ nghiêm trọng của khiếm khuyết, và khả năng lặp lại kiểm tra khiếm khuyết là tốt.
|
|
| Chiều kính ống | Φ325 Φ530 mm |
| Độ dày của ống | 4 ′′9mm |
| Vật liệu sản phẩm | Thép hợp kim thấp, thép cấu trúc Q235, Q345, Q235, Q345, X60, X65, X70... |
| Chiều dài của sản phẩm hoàn thiện | 612m |
|
|
| Nguồn cung cấp điện | AC380V 50HZ |
| Năng lượng điều khiển | DC24V 50HZ |
| 3Các thông số kỹ thuật của thiết bị đơn vị: | |
| góc đầu ống: | 35° |
| Chiều rộng cạnh đục: | 1.6±0.8mm |
| Định hướng: | API5L, GB/T9711.1GB/T9711.2 |
| Độ thô của bề mặt chế biến: | 6.3μm |
| Số vị trí làm việc | Vị trí làm việc duy nhất |
Vật liệu: Cr12
Độ cứng của cuộn: HRC58-62
Độ sâu làm cứng bằng cách dập tắt: ≥ 10mm
Độ thô của bề mặt: Ra≤0,8um
Các thông số thiết kế của máy hàn tần số cao trạng thái rắn
· Sức mạnh đầu ra: 800KW
· Điện áp DC định số: UdN=250V
Đánh giá dòng DC: 4000A
· Tần số ra: f=150-230kHz
· Tổng hiệu quả: η>85%
· Hình thức cộng hưởng: cộng hưởng hợp chất
· Hình thức đầu ra bể: Không có đầu ra biến áp hàn.
· Tỷ lệ Ripple: <1%
· Chế độ hàn: hàn cảm ứng
Khả năng phân phối điện: 1200KVA
· Điện áp đầu vào: Ba giai đoạn 380V / 50Hz, 3 giai đoạn 4 hệ thống dây
· Điện nhập định số: I=1827A 1.2 Hệ thống làm mát của chu trình mềmWHệ thống làm mát không khí-nước
Áp suất nước làm việc (Mpa): 0,32Mpa
Dòng chảy công việc (m3): 50-90m3
Khả năng làm mát: 250KW
· Kích thước tiêu chuẩn ((mm): 3500×1250×2650l
· Số thiết bị kéo: 4 bộ
Các toàn bộ tập hợp của chất rắn nhà nước HF máy hàn bao gồm mềm tiếp theo bảy Các bộ phận:Tủ điều chỉnh, tủ biến tần, hệ thống làm mát nước mềm lưu thông, biến áp bước xuống, bảng điều khiển, khung điều chỉnh 3D và chân đầu ra.
