Máy xay ống hàn tần số cao cho khí và nước 50m/min

Máy xay ống hàn tần số cao cho khí và nước 50m/min
Máy xay ống hàn tần số cao cho khí và nước 50m/min

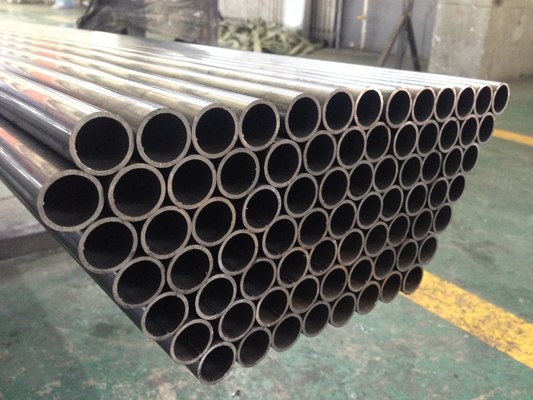

Hình ảnh lớn :  Máy xay ống hàn tần số cao cho khí và nước 50m/min

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HG219
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Tên sản phẩm: Máy xay ống hàn tần số cao cho khí và nước 50m/min Độ bền kéo của nguyên liệu thô: σb 500 Mpa
Độ dày: 3-9mm tối đa. Tốc độ sản xuất: 20~50m/phút
Chiều dài cắt cố định: 8-12m Phạm vi kích thước ống: Ф114-219mm
Bảo hành: Một năm Loại hàn: hàn tần số cao
Từ khóa: Máy hàn ống tần số cao
Làm nổi bật:

Máy nghiền ống hàn tần số cao 50m / phút

,

máy nghiền ống hàn tần số cao bằng nước

,

máy nghiền ống hàn tần số cao bằng khí

HG219 cao tần số hàn ống máy dây chuyền được thiết kế để sản xuất ống tròn (Diaφ114-219mm, độ dày 3-9mm).dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.





DĐịnh hướng:

● Cải thiện hiệu suất hoạt động và sản xuất;

● Cải thiện môi trường và an ninh hoạt động;

● Cải thiện sự ổn định của sản phẩm;

● Cải thiện năng suất sản phẩm;

● Giảm chi phí cuộn.



Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,HG219 dây chuyền sản xuất áp dụng hai bán kính lỗ phong cách thiết kế.


  • Thông số kỹ thuật vật liệu:

Phù hợp với tiêu chuẩn YB189-64

(1) Vật liệu: Thép carbon thấp và thép hợp kim thấp

(2) Tính chất cơ học: σb≤520Mpa,σs≤340MPa

(3) Chiều rộng dải: 357688mm

(4) Độ dày dải: 1,5 ∼ 6,0 mm

(5) Vòng cuộn dải thép: đường kính bên trong của cuộn:φ508 φ610mm

Chiều kính bên ngoài của cuộn dây:φ1000??φ2000mm

(6) Trọng lượng cuộn dây: ≤12T

  • Các thông số kỹ thuật chính của các sản phẩm ống hàn:

(1) Kích thước ống: Tròn: φ114 φ219mm

(2) Độ dày tường của đường ống: 3 ′′ 9mm

(3) Độ dài cắt cố định: 812m

(4) Độ chính xác cắt ống: ± 1,5mm

  • Tốc độ hình thành:20 ̊50m/min
  • Điện, nước và không khí:

(1) Sức mạnh:

Lượng điện của đường dây khoảng 1200KW

Nguồn điện 380V/50Hz/3phase

(2) Nước làm mát lưu thông:

Dòng chảy: 30T/h40 T/h

Khối chứa: 40m3

(3) Không khí nén

Dòng chảy: 5m3/min

Áp lực: 5 ≈ 7 kg/cm2

  • Hội thảo:

15m rộng, 170m dài, 5m cao,


  • Xe tải

Xe cuộn dây được sử dụng để làm cho cuộn dây thép từ vị trí tải đến uncoiler.độ căng uncoiler, đẩy trở lại vị trí ban đầu.



Nâng tải: 12,0T

Sức mạnh động cơ: 2,2KW





  • Máy mở cuộn





Máy mở cuộn có cấu trúc của các buồng mở rộng đơn và cantilever. Nó có hai phần chính: thân chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.



OD của cuộn Φ1000-2000mm
ID cuộn dây Φ508-610mm
Độ dày của dải 3-8mm
Chiều rộng của dải 357-688mm
Trọng lượng của dải đơn Max12T
Loại mở rộng tăng cường thủy lực
Ngừng lại Lái xe bằng khí nén
  • Máy thẳng


Đơn vị này chủ yếu được sử dụng để dẫn đầu ăn thép cuộn mới vào đơn vị làm phẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.

Trọng lượng tích cực và tiêu cực.

Áp suất xử lý:7Mpa

Điện động cơ:2.2KW

  • Đơn vị làm phẳng

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.





Mức độ làm phẳng và khả năng ép:

Phong cách của tốc độ điều chỉnh:Không có lớp của tốc độ điều chỉnh

Phong cách cấu trúc:Chèn và mang,Đơn vị làm phẳng năm cuộn

Phong cách lên và xuống: Hệ thống thủy lực

Chiều rộng của máy phẳng: 357-688mm

Độ dày phẳng: 3-9mm

Sức mạnh động cơ điện:45KW



  • AMáy cắt và hàn ngoài điện

Được sử dụng để cắt phần bất thường của đầu băng và đuôi, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau để tiếp tục cung cấp cho vòng lặp.



Hình dạng cấu trúc: giường hàn cắt, thiết bị cho ăn ngắt, thiết bị tập trung kép, hệ thống cắt cắt kép, hệ thống tấm cắt, hệ thống lái tấm hàn đáy, vv



Chiều rộng dải 357-688mm
Độ dày hàn 3-9mm
Loại cắt Máy thủy lực
Chế độ hàn Tự động
Áp suất thủy lực 8-10MPa
Chu kỳ làm việc Tối đa 600 giây







  • Xét ngangbộ tích lũy10M

Máy này là giữa máy hàn cắt và máy chủ (xây dựng thép), sử dụng cho sau khi một cuộn thép dải được sử dụng, trước khi cuộn dải tiếp theo được chuẩn bị từ uncoiling,cắt và thời gian hàn đệm để đảm bảo rằng các máy chủ (thiết kế máy móc) sản xuất liên tục và lưu trữ đủ thép dải.



Đơn vị này chính bao gồm trong báo chí & mang theo thiết bị vật liệu, tích lũy lắp ráp, mang theo vật liệu đơn vị, đơn vị điều khiển điện

thông số kỹ thuật:

phong cách làm việc thay đổi vòng tròn
vận chuyển vật liệu đi tốc độ Vmax = 120m/min
lợi thế Nhiều tài liệu hơn, không có đình công.
Hình thức chèn Dòng khí, 6Mpa
Độ dày cuộn thép 3-9mm
chiều rộng 357-688mm
Điện động cơ của máy in & mang 45kw
Động cơ điện của khung tích lũy 5.5*15kw





  • Hình thành & Định kích thước

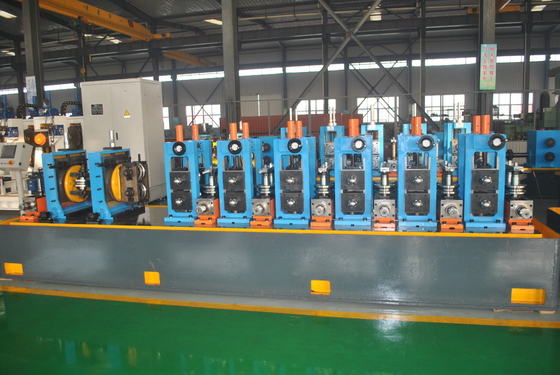

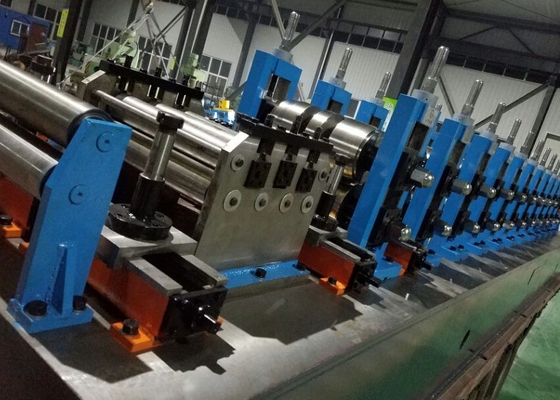

Đơn vị hình thành và kích thước là thiết bị quan trọng cho dây chuyền máy ống. đơn vị này tuân thủ lý thuyết khung cuộn. nó có thể tiếp tục xử lý một số ống thép đặc điểm kỹ thuật bằng cách hàn không tiếp xúc,đó là mang một số thép dải đến đơn vị này và để nó đi qua khung cuộn để khung ống thô, và sau đó lấy chất lỏng điện cùng nhau trên bề mặt hàn ống để điều trị nhiệt độ ống cao hơn để phù hợp với hàn bằng cách hàn cuộn ép, và sau đó sau khi làm mát,hình thành kích thước và phẳng hóa để sản phẩm những gì là nhu cầu của bạn ống.



Tạo đường ống quá mức. Vòng: Φ114-219mm
Xây dựng độ dày tường ống 3-9mm
Tốc độ hình thành Max.50m/min
Số lượng giá đỡ hình thành, ngang 7
Số lượng giá đỡ hình thành, dọc 9
Chế độ dẫn đường 1
Đứng cuộn nén 1
Đứng xách mài 1
Máy cắt Bur 2 bộ
Số lượng giá đỡ đo, ngang 5
Số lượng giá đỡ đo, dọc 5
Đầu người Thổ Nhĩ Kỳ 2 bộ với một đầu
Đường trục và vật liệu của giá đỡ cuộn ngang Φ150mm, vật liệu 40Cr
Đường kính trục và vật liệu của giá đỡ cuộn dọc Φ80Vật liệu 40Cr





  • Cây cưa

Cây cưa bay

Máy cưa bay là máy cưa cắt nóng, hợp nhất các ống bằng cách sưởi ấm tốc độ cao.khả năng nhanh chóng và xử lý chính xác là lợi thế của đơn vị này.



ống cắt Dia:Φ114-219mm

chính xác kích thước: 8-12m

chính xác: ± 3mm

Thời gian cắt tối đa: 7 lần / phút

Tốc độ làm việc tối đa: 50m/min

Kích thước mảnh cắt:Φ1100×5×Φ110mm

đường bay tối đa của máy:2.8m

Công suất động cơ điện của máy cắt:132KW

công suất động cơ điện: 45KW



Cụm máy xay

Lọc cắt lạnh là một công nghệ cắt trực tuyến đang nổi lên trong ngành công nghiệp ống hàn.đầu ống phẳng và không có vết đụcKhông cần cắt thứ cấp cho các ứng dụng có yêu cầu chế biến cao.

Tốc độ tuyến tính tối đa: 50 m/min.

Phạm vi cắt dài: 8 ~ 12meters

Độ chính xác cắt dài: ± 1,5mm (sự biến động tốc độ đường không vượt quá 2%)

Bộ điều khiển chính: Siemens Simotion D435-2

Loại cắt: lưỡi cưa đôi, cắt mài

Tốc độ theo dõi: Tương tự như máy xay ống (10-50m/min)

Loại điều khiển: AC servo



  • Vòng lăn vận chuyển + Thang thả

Các đường ống hoàn thành chạy dọc theo con lăn Transit và tự động được di chuyển lên băng ghế.



Động cơ: 3kw x2 set

Chiều dài: 24m



  • Máy thử nghiệm thủy lực

Φ114 Φ219.1mmHai lần.- Máy thử nghiệm thủy lực trạm

Các thông số kỹ thuật:



1Phạm vi đường kính của ống thép thử nghiệm: Φ114 Φ219.1 mm

2. Chiều dài của ống thép thử nghiệm: 612m

3- Vật liệu ống thép thử nghiệm: thép carbon đơn giản

4Áp suất thử nghiệm tối đa của ống thép: tối đa 10MPa (100bars)

5. Thời gian giữ (có thể cài đặt): 3 ¢ 5 sec

6Số lượng rễ mỗi lần thử: 2 rễ/lần

7. Hình phong cách: phong cách radial ngoài

8Các yêu cầu về thân ống: Độ thẳng: thân ống ≤ 2mm/m, đầu ống ≤ 3mm (chiều dài đầu ống 1 mét),

Chiều dài đầy đủ ≤20mm; làm sạch các đầu ống;

10. môi trường thử nghiệm áp suất: nhũ dầu/nước (để đảm bảo môi trường sạch và không có tạp chất)

11Phương pháp xả: bơm ly tâm áp thấp IS125-100-315

12. Splashing hoạt động vòng quay bàn cuộn: Reducer XWD0.55-3-47 × 2

13Phương pháp đổ nước áp thấp: bơm ly tâm áp thấp IS150-125-315

14Phương pháp áp suất: bơm máy ép áp suất cao 3D2-SZ-75/25

15. xi lanh chính ở đầu cố định: Bore φ280

16. Các xi lanh chính của cuối di động: Bore φ280

17Động cơ ghế di động: XWED0.75-53-289

18Hình dạng chùm căng: chùm căng đôi

19- Sản phẩm có công suất lắp đặt: 130KW

20- Hiệu quả: 1 miếng/phút





Quá trình làm việc:

Ống trên → sắp xếp → vận chuyển dây chuyền đến trung tâm áp suất nước → kẹp → đầu thử cuối cố định và di động mở rộng để niêm phong cả hai đầu của ống thép → nước áp suất thấp lấp đầy bằng nước, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge



  • Máy bọc nhựa tự động
Máy này được sử dụng để thu thập, xếp chồng ống thép thành 6 hoặc 4 góc, và gói tự động. nó chạy ổn định mà không cần điều hành bằng tay. trong khi đó,loại bỏ tiếng ồn và đập cú sốc của ống thép. Dòng đóng gói của chúng tôi có thể cải thiện chất lượng ống và hiệu quả sản xuất của bạn, giảm chi phí, cũng như loại bỏ nguy cơ an toàn tiềm tàng.



  • Vòng xoắn

Vật liệu: Cr12

Độ cứng của cuộn: HRC58-62

Độ sâu làm cứng bằng cách dập tắt: ≥ 10mm

Độ thô của bề mặt: Ra≤0,8um



  • Máy hàn tần số cao 800KW

Công suất đầu ra: Pout>800kW

Tần số thiết kế: f=100~200KHZ

1 Các thông số được thiết kế

LN: 800kW

Lượng điện DC định số: Pd=800kW

lĐăng suất DC: UdN=450V

lLưu lượng dòng DC: IdN=2000A

LTổng hiệu quả: η≥85%

Lượng > 800kw

Bộ biến tần lMOSFET: 100kW × 8

lChế độ đầu ra mạch bể: không có đầu ra biến áp hàn, cộng hưởng thứ cấp

Máy xay ống hàn tần số cao cho khí và nước 50m/min 0
