Máy nghiền ống hàn tần số cao Độ dày dải 1,5 đến 6,0mm Chiều rộng dải 150 đến 360mm

Chứng nhận
Trung Quốc Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd. Chứng chỉ
Trung Quốc Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd. Chứng chỉ
Khách hàng đánh giá
Cảm ơn nhà máy ống của bạn, chất lượng rất tốt và dịch vụ hậu mãi tốt nhất!

—— Mr.Gaber Ibrahim

Kính Amy, Ngày đẹp trời. Chúng tôi đã nhận máy của bạn, rất tốt, cảm ơn

—— Eng.Sandeep Sharma

Chào bà Amy, Chúc mừng! Cảm ơn tất cả mọi thứ khi đến thăm bạn, nhà máy rất tốt đẹp và máy tính chất lượng tốt. Hy vọng rằng chúng ta có thể là người ủng hộ tốt trong tương lai.

—— Ddwin Jakobs

Tôi trò chuyện trực tuyến bây giờ

Máy nghiền ống hàn tần số cao Độ dày dải 1,5 đến 6,0mm Chiều rộng dải 150 đến 360mm

Máy nghiền ống hàn tần số cao Độ dày dải 1,5 đến 6,0mm Chiều rộng dải 150 đến 360mm
Máy nghiền ống hàn tần số cao Độ dày dải 1,5 đến 6,0mm Chiều rộng dải 150 đến 360mm

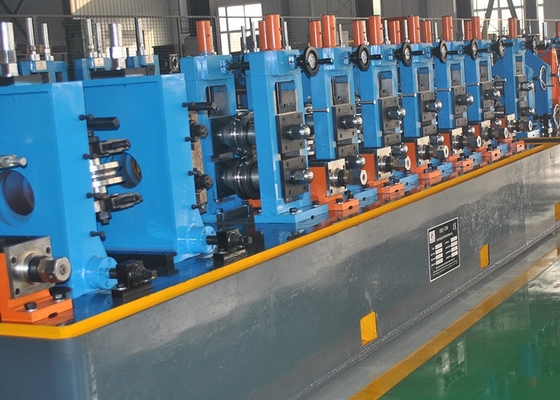

Hình ảnh lớn :  Máy nghiền ống hàn tần số cao Độ dày dải 1,5 đến 6,0mm Chiều rộng dải 150 đến 360mm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HG114
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Tên sản phẩm: Máy nghiền ống hàn tần số cao Độ dày dải 1,5 đến 6,0mm Chiều rộng dải 150 đến 360mm Độ bền kéo của nguyên liệu thô: σb 500 Mpa
Độ dày: 1,5-6,0mm tối đa. Tốc độ sản xuất: 20~60m/phút
Chiều dài cắt cố định: 8-12m Phạm vi kích thước ống: Ф48-114mm
Bảo hành: Một năm Loại hàn: hàn tần số cao
Từ khóa: Máy hàn ống tần số cao
Làm nổi bật:

Máy nghiền ống hàn tần số cao 6mm

,

máy nghiền ống hàn tần số cao hg

,

máy nghiền ống hàn tần số cao 360mm

HG114 ERW ống máy dây chuyền được thiết kế để sản xuất ống tròn (Diaφ48-114mm, độ dày 1,5-6mm).dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.





DĐịnh hướng:

● Cải thiện hiệu suất hoạt động và sản xuất;

● Cải thiện môi trường và an ninh hoạt động;

● Cải thiện sự ổn định của sản phẩm;

● Cải thiện năng suất sản phẩm;

● Giảm chi phí cuộn.



Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,HG114 dây chuyền sản xuất áp dụng hai bán kính lỗ phong cách thiết kế.


  • Thông số kỹ thuật vật liệu:

Phù hợp với tiêu chuẩn YB189-64

(1)Vật liệu: Thép carbon thấp và thép hợp kim thấp cho xây dựng

(2) Tính chất cơ học: σb≤520Mpa,σs≤340MPa

(3) Chiều rộng dải: 150 ∼ 360 mm

(4) Độ dày dải: 1,5~6,0mm

(5) Vòng cuộn dải thép: đường kính bên trong của cuộn:φ480 φ520mm

Độ kính bên ngoài của cuộn dây:φ1000??φ1800mm

(6)Trọng lượng cuộn: ≤5T

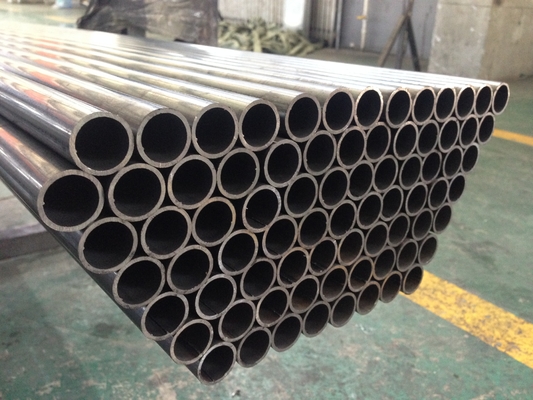

  • Các thông số kỹ thuật chính của các sản phẩm ống hàn:

(1) Kích thước ống: Tròn: φ48 ≈ φ114mm

(2) Độ dày tường của đường ống: 1,5 ∼ 6,0 mm

(3) Chiều dài cắt cố định: 812m

(4) Độ chính xác cắt ống: ± 1,5mm

  • Tốc độ hình thành:20 ̊60m/min
  • Điện, nước và không khí:

(1)Sức mạnh:

Khối lượng điện của đường dây khoảng 750KW

Nguồn điện 380V/50Hz/3phase

(2) Nước làm mát lưu thông:

Dòng chảy: 30T/h40 T/h

Khối chứa: 40m3

(3) Không khí nén

Dòng chảy: 5m3/min

Áp lực: 5 ≈ 7 kg/cm2

  • Hội thảo:

rộng 10m, dài 120m, cao 5m,


Xe tải

Xe cuộn dây được sử dụng để làm cho cuộn dây thép từ vị trí tải đến uncoiler.độ căng uncoiler, đẩy trở lại vị trí ban đầu.



Trọng tải: 5,0T

Sức mạnh động cơ: 2,2KW





Máy mở cuộn



Máy uncoiler có cấu trúc mở rộng kép và cantilever. Nó bao gồm hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.



OD của cuộn Φ1000-1800mm
ID cuộn dây Φ480-520mm
Độ dày của dải 1.5-6.0mm
Chiều rộng của dải 150-360mm
Trọng lượng của dải đơn Max5T
Loại mở rộng tăng cường thủy lực
Ngừng lại Lái xe bằng khí nén





  • Đơn vị thẳng

Trọng lượng tích cực và tiêu cực hai chiều. Đơn vị này chủ yếu được sử dụng để dẫn đầu thép cuộn mới vào đơn vị phẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.

Áp suất xử lý:7Mpa

Điện động cơ:2.2KW



  • Đơn vị làm phẳng

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

Mức độ làm phẳng và khả năng ép:

Phong cách của tốc độ điều chỉnh:Không có lớp của tốc độ điều chỉnh

Phong cách cấu trúc:Chèn và mang,Đơn vị làm phẳng năm cuộn

Phong cách lên và xuống: Hệ thống thủy lực

Chiều rộng của máy phẳng: 150-360mm

Độ dày phẳng:1.5-6.0mm

Sức mạnh động cơ điện:15KW









  • AMáy cắt và hàn ngoài điện

Được sử dụng để cắt phần bất thường của đầu băng và đuôi, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau để tiếp tục cung cấp cho vòng lặp.



Hình dạng cấu trúc: giường hàn cắt, thiết bị cho ăn ngắt, thiết bị tập trung kép, hệ thống cắt cắt kép, hệ thống tấm cắt, hệ thống lái tấm hàn đáy, vv



Chiều rộng dải 150-360mm
Độ dày hàn 1.5-6.0mm
Loại cắt Máy thủy lực
Chế độ hàn Tự động
Áp suất thủy lực 8-10MPa
Chu kỳ làm việc Tối đa 180 giây









  • Xét ngangbộ tích lũy6.5M

Máy này là giữa máy hàn cắt và máy chủ (xây dựng thép), sử dụng cho sau khi một cuộn thép dải được sử dụng, trước khi cuộn dải tiếp theo được chuẩn bị từ uncoiling,cắt và thời gian hàn đệm để đảm bảo rằng các máy chủ (thiết kế máy móc) sản xuất liên tục và lưu trữ đủ thép dải.

Đơn vị này chính bao gồm trong thiết bị vật liệu báo chí & mang theo, tích lũy lắp ráp, mang theo vật liệu đơn vị, đơn vị điều khiển điện:

(1) thiết bị vật liệu nhấn & mang:Nó chủ yếu bao gồm khung, động cơ điện, đơn vị phanh, vòng tròn hướng chuyển động trục sức mạnh của giảm tốc độ, nhấn & mang cuộn,Hệ thống không khí áp suất của cuộn hướng dẫn, đơn vị vận tốc kiểm tra; nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận chuyển vận tốc để hệ thống điều khiển điện,khi chúng tôi yêu cầu dừng mang vật liệu đến đơn vị này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang vật liệu cuộn bằng cách nghỉ ngơi, và cũng có thể điều chỉnh tốc độ để mang động cơ điện và đơn vị mang vật liệu tốc độ.

(2) Tập hợp khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ các vật liệu thép dải từ máy in & mang đơn vị và nó có thể được rút ra từ trung tâm gửi ra các vật liệu cuộn.

(3) Thiết bị vật liệu khởi động: bao gồm khung, cuộn hướng hướng dẫn, cuộn hướng dẫn của vị trí cao hoặc thấp hơn.Nó có thể mang thép dải để hình thành hệ thống và gửi thông tin vận tốc vật liệu thực hiện để thiết bị điều khiển điện.

(4) thông số kỹ thuật:



phong cách làm việc thay đổi vòng tròn
vận chuyển vật liệu đi tốc độ Vmax = 120m/min
lợi thế Nhiều tài liệu hơn, không có đình công.
Hình thức chèn Dòng khí, 6Mpa
Độ dày cuộn thép 1.5-6.0mm
chiều rộng 150-360mm
Điện động cơ của máy in & mang 30kw
Động cơ điện của khung tích lũy 55kw






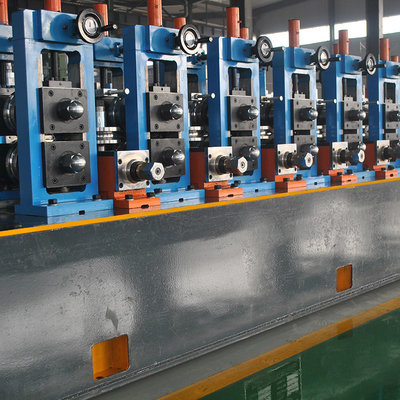

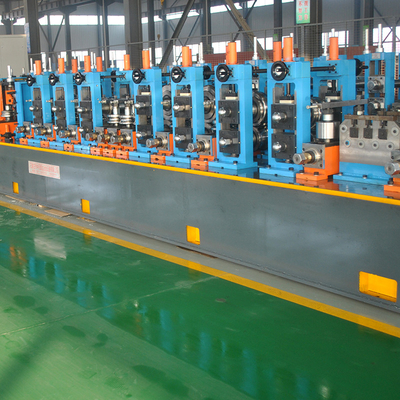

Hình thành & Định kích thước




Các thông số kỹ thuật chi tiết của mỗi bộ phận:Đơn vị hình thành và kích thước là thiết bị quan trọng cho dây chuyền máy ống. đơn vị này tuân thủ lý thuyết khung cuộn. nó có thể tiếp tục xử lý một số ống thép đặc điểm kỹ thuật bằng cách hàn không tiếp xúc,đó là mang một số thép dải đến đơn vị này và để nó đi qua khung cuộn để khung ống thô, và sau đó lấy chất lỏng điện cùng nhau trên bề mặt hàn ống để điều trị nhiệt độ ống cao hơn để phù hợp với hàn bằng cách ép hàn cuộn, và sau đó sau khi làm mát,hình thành kích thước và phẳng hóa để sản phẩm những gì là nhu cầu của bạn ống



Tạo đường ống quá mức. Vòng:Φ48-114mm
Xây dựng độ dày tường ống 1.5-6.0mm
Tốc độ hình thành Max.60m/min
Số lượng giá đỡ hình thành, ngang 7
Số lượng giá đỡ hình thành, dọc 9
Chế độ dẫn đường 1
Đứng cuộn nén 1
Đứng xách mài 1
Máy cắt Bur 2 bộ
Số lượng giá đỡ đo, ngang 5
Số lượng giá đỡ đo, dọc 5
Đầu người Thổ Nhĩ Kỳ 2 bộ với một đầu
Đường trục và vật liệu của giá đỡ cuộn ngang Φ100mm, vật liệu 40Cr
Đường kính trục và vật liệu của giá đỡ cuộn dọc Φ60mm, vật liệu 40Cr



  • Cây cưa lạnh

Chiếc cưa cắt lạnh có thể cắt ống với tốc độ lên đến 100m / min Một hệ thống điều khiển tự động cho phép tối ưu hóa vị trí lưỡi dao theo đường kính và độ dày của ống,thiết lập tốc độ cho ăn và xoay của lưỡi. hệ thống này có thể tăng chất lượng của bề mặt cắt. không có burr. trong quá trình làm việc loại bỏ trống cơ học, giảm ảnh hưởng của cắt lạnh lưỡi cưa,lưỡi cưa nhỏ lãng phí, giảm chi phí sản xuất. cải thiện tuổi thọ máy.



▲ Các ống cưa tự động trực tuyến / ngoại tuyến & Sản xuất cao

▲ Blades có đầu thép hoặc cacbon tốc độ cao

▲ Gần như phù hợp với một loạt các hồ sơ ống

▲ Loại bỏ châm phụ hoặc tháo tháo

▲ Thép carbon, thép không gỉ, HSLA

▲ Tốc độ cao và cắt chính xác cao.

▲ Biển cắt tuyệt vời, không có đục & tiết kiệm chi phí





Tốc độ đường thẳng tối đa: 80m/min

Phạm vi cắt dài: 8 ~ 12meters

Độ chính xác cắt dài: ± 1,5mm (sự biến động tốc độ đường không vượt quá 2%)

Hướng ăn: theo yêu cầu của khách hàng

Loại cắt: lưỡi cưa đôi, cắt mài

Chức năng thiết bị: Tự động, thủ công, Nó có chức năng cắt ngắn tay cầm

Động cơ truyền động: Động cơ servo 22KW

Động cơ cắt: 22KW tần số biến đổi

Động cơ cấp: động cơ servo5,5KW

Phạm vi tốc độ xoay: 260-280r/min

Loại kẹp: thủy lực

Kẹp: 2 bộ (hình vẽ cung cấp kích thước khác cho mỗi mô hình, tự làm)

Bàn cưa, máy cưa, hệ thống đĩa xoay và hệ thống cắt với xử lý nóng bỏng.





  • Vòng lăn vận chuyển + Thang thả

Các đường ống hoàn thành chạy dọc theo con lăn Transit và tự động được di chuyển lên băng ghế.

Động cơ: 3kw x2 set

Chiều dài: 24m



  • Máy thử nghiệm thủy lực

Φ48 Φ114.3mmHai lần.- Máy thử nghiệm thủy lực trạm

Các thông số kỹ thuật:

1Phạm vi đường kính của ống thép thử nghiệm: Φ48 Φ114.3mm

2- Chiều dài của ống thép thử nghiệm: 8 ∙ 12 mét

3- Vật liệu ống thép thử nghiệm: ASIM A106/450/570, API 5L

4Độ khoan dung của đường kính bên ngoài của ống thép: ± 0,2%

5- Áp suất thử nghiệm tối đa của ống thép: ≤10MPa (100bar)

6. Thời gian giữ (có thể cài đặt): 3 ¢ 5sec

7Số lượng rễ mỗi thử nghiệm (trạm hai): 2 rễ

8Hình dạng niêm phong: niêm phong quang

9- Phân chất thử nghiệm áp suất: nhũ nước/nước

10Phương pháp đổ nước áp suất thấp: nước đã được đổ sẵn (bơm áp suất thấp, hệ thống nước, v.v.)

11Phương pháp áp suất: áp suất bơm áp suất cao

12- Năng lượng lắp đặt thiết bị: ≈130KW

13Hiệu quả (áp suất giữ 5S): Hiệu suất tối đa là 4-6 miếng / phút, nhưng áp suất cung cấp không khí từ máy nén không khí đến thiết bị không được thấp hơn 0,6Mpa.





Quá trình làm việc:

Ống trên → sắp xếp → vận chuyển dây chuyền đến trung tâm áp suất nước → kẹp → đầu thử cuối cố định và di động mở rộng để niêm phong cả hai đầu của ống thép → nước áp suất thấp lấp đầy bằng nước, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge



Máy bọc nhựa tự động

Máy này được sử dụng để thu thập, xếp chồng ống thép thành 6 hoặc 4 góc, và gói tự động. nó chạy ổn định mà không cần điều hành bằng tay. trong khi đó,loại bỏ tiếng ồn và đập cú sốc của ống thép. Dòng đóng gói của chúng tôi có thể cải thiện chất lượng ống và hiệu quả sản xuất của bạn, giảm chi phí, cũng như loại bỏ nguy cơ an toàn tiềm tàng.



  • Vòng xoắn

Vật liệu: Cr12

Độ cứng của cuộn: HRC58-62

Độ sâu làm cứng bằng cách dập tắt: ≥ 10mm

Độ thô của bề mặt: Ra≤0,8um



  • Máy hàn tần số cao 400KW

Thông số kỹ thuật của máy hàn 400kW

· Máy hàn tích hợp GGP-400/0.3-CC:

· Sức mạnh danh nghĩa:400kW

· Năng lượng DC: :Pd=400kW

· Năng lượng DC:UdN=450V

Điện hồng định số: IdN=890A

· Tổng hiệu quả: η≥85%

· Lượng đầu ra: Pout>400kW

· Tần số được thiết kế: f=250~300kHz

· Máy biến đổi MOSFET: 100kW × 4

· Cáp nhập đường dây: 185mm2 × 2 pc/phase
