| Tên sản phẩm: | Máy nghiền ống hàn tần số cao Máy nghiền ống tốc độ cao Erw 3,5mm | Độ bền kéo của nguyên liệu thô: | σb 500 Mpa |
|---|---|---|---|
| Độ dày: | 1,5-3,5mm | tối đa. Tốc độ sản xuất: | 20～100m/phút |
| Chiều dài cắt cố định: | 8-12m | Phạm vi kích thước ống: | Ф21.3～48mm |
| Bảo hành: | Một năm | Loại hàn: | hàn tần số cao |
| Từ khóa: | Máy hàn ống tần số cao | ||
| Làm nổi bật: | Máy nghiền ống tốc độ cao lsaw,máy nghiền ống tốc độ cao 3,5 mm |
||

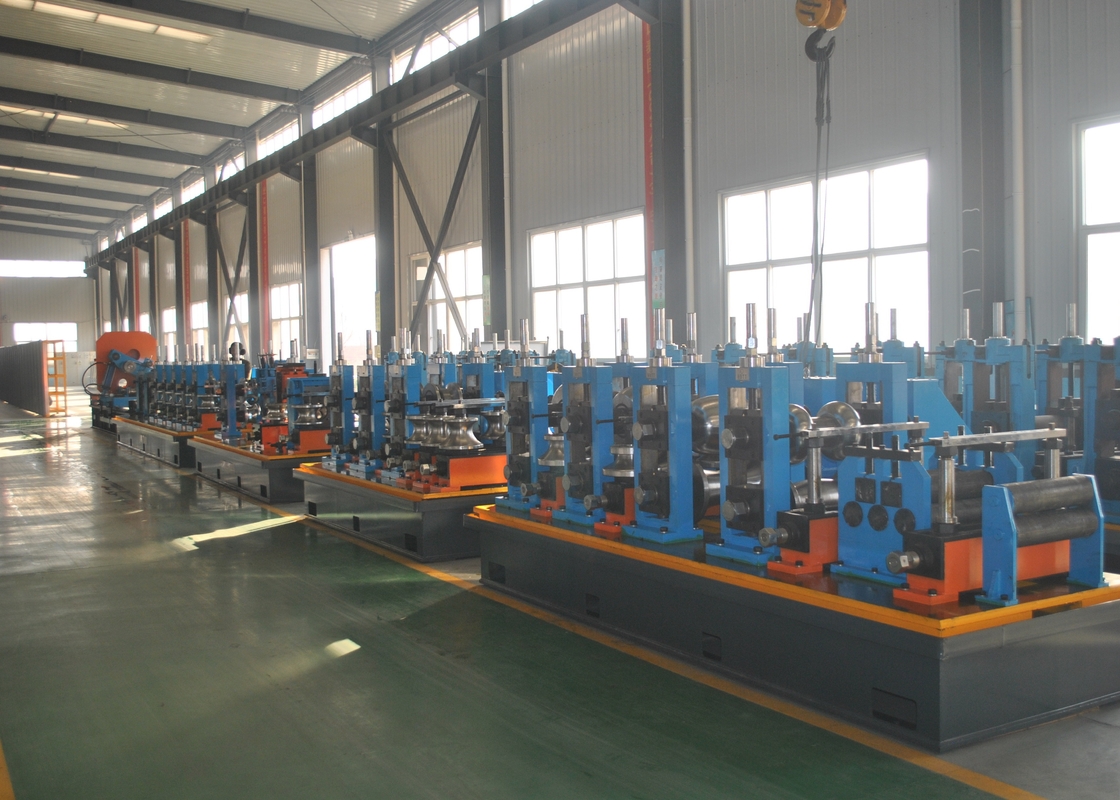

HG48 ERW Pipe Mill Line được thiết kế để sản xuất các ống hàn đường kính 21,3 48 mm và độ dày tường 1,2 3,5 mm.dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.
DĐịnh hướng:
● Cải thiện hiệu suất hoạt động và sản xuất;
● Cải thiện môi trường và an ninh hoạt động;
● Cải thiện sự ổn định của sản phẩm;
● Cải thiện năng suất sản phẩm;
● Giảm chi phí cuộn.
Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,HG48 dây chuyền sản xuất áp dụng hai bán kính lỗ phong cách thiết kế.
Phù hợp với tiêu chuẩn YB189-64
(1)Vật liệu: Thép carbon thấp và thép hợp kim thấp cho xây dựng
(2) Tính chất cơ học: σb≤520Mpa,σs≤340MPa
(3) Chiều rộng dải: 66 ∼ 151 mm
(4) Độ dày dải:1.2~3.5mm
(5) Vòng cuộn dải thép:Trường kính bên trong của cuộn:φ480 φ520mm
Độ kính bên ngoài của cuộn dây:φ1000??φ1800mm
(6) Trọng lượng cuộn: ≤ 2,0T
(1) Chiều kính ống tròn:φ21.3 φ48mm
(2) Độ dày tường của ống:1.2~3.5mm
(3) Chiều dài cắt cố định: 8-12m
(4) Độ chính xác cắt ống: 0 ≈ 3mm
20×100m/min
(1)Sức mạnh:
Lượng điện của đường dây khoảng 500KW
Nguồn điện 380V/50Hz/3phase
(2) Nước làm mát lưu thông:
Dòng chảy: 30T/h 40 T/h
Khối chứa: 40m3
(3) Không khí nén
Dòng chảy: 5m3/min
Áp lực: 5-7kg/cm2
7m rộng, 100m dài, tối thiểu 5m cao từ đường sắt trần nhà đến mặt đất.
Máy uncoiler có cấu trúc mở rộng kép và cantilever. Nó bao gồm hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.
| OD của cuộn | Φ1000-1800mm |
| ID cuộn dây | Φ480-520mm |
| Độ dày của dải | 1.2-3.5mm |
| Chiều rộng của dải | 66-151mm |
| Trọng lượng của dải đơn | Max2.0T |
| Loại mở rộng | tăng cường thủy lực |
| Ngừng lại | Lái xe bằng khí nén |
Được sử dụng để cắt phần bất thường của đầu băng và đuôi, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau để tiếp tục cung cấp cho vòng lặp.
Hình dạng cấu trúc: giường hàn cắt, thiết bị cho ăn ngắt, thiết bị tập trung kép, hệ thống cắt cắt kép, hệ thống tấm cắt, hệ thống lái tấm hàn đáy, vv
| Chiều rộng dải | 66-151mm |
| Độ dày hàn | 1.2-3.5mm |
| Loại cắt | Máy thủy lực |
| Chế độ hàn | Tự động |
| Áp suất thủy lực | 8-10MPa |
| Chu kỳ làm việc | Tối đa 180 giây |
Máy này là giữa máy hàn cắt và máy chủ (xây dựng thép), sử dụng cho sau khi một cuộn thép dải được sử dụng, trước khi cuộn dải tiếp theo được chuẩn bị từ uncoiling,cắt và thời gian hàn đệm để đảm bảo rằng các máy chủ (thiết kế máy móc) sản xuất liên tục và lưu trữ đủ thép dải.
Đơn vị này chính bao gồm trong thiết bị vật liệu báo chí & mang theo, tích lũy lắp ráp, mang theo vật liệu đơn vị, đơn vị điều khiển điện:
(1) thiết bị vật liệu nhấn & mang:Nó chủ yếu bao gồm khung, động cơ điện, đơn vị phanh, vòng tròn hướng chuyển động trục sức mạnh của giảm tốc độ, nhấn & mang cuộn,Hệ thống không khí áp suất của cuộn hướng dẫn, đơn vị vận tốc kiểm tra; nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận chuyển vận tốc để hệ thống điều khiển điện,khi chúng tôi yêu cầu dừng mang vật liệu đến đơn vị này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang vật liệu cuộn bằng cách nghỉ ngơi, và cũng có thể điều chỉnh tốc độ để mang động cơ điện và đơn vị mang vật liệu tốc độ.
(2) Tập hợp khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ các vật liệu thép dải từ máy in & mang đơn vị và nó có thể được rút ra từ trung tâm gửi ra các vật liệu cuộn.
(3) Thiết bị vật liệu khởi động: bao gồm khung, cuộn hướng hướng dẫn, cuộn hướng dẫn của vị trí cao hoặc thấp hơn.Nó có thể mang thép dải để hình thành hệ thống và gửi thông tin vận tốc vật liệu thực hiện để thiết bị điều khiển điện.
(4) thông số kỹ thuật:
| phong cách làm việc | thay đổi vòng tròn |
| vận chuyển vật liệu đi tốc độ | Vmax=200m/min |
| lợi thế | Nhiều tài liệu hơn, không có đình công. |
| Hình thức chèn | Dòng khí, 6Mpa |
| Độ dày cuộn thép | 1.2-3.5mm |
| chiều rộng | 66-151mm |
| Điện động cơ của máy in & mang | 11KW |
| Động cơ điện của khung tích lũy | 18.5KW |

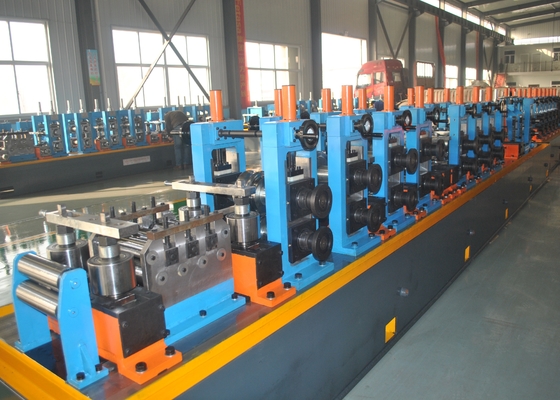

Đơn vị hình thành và kích thước là thiết bị quan trọng cho dây chuyền máy ống. đơn vị này tuân thủ lý thuyết khung cuộn. nó có thể tiếp tục xử lý một số ống thép đặc điểm kỹ thuật bằng cách hàn không tiếp xúc,đó là mang một số thép dải đến đơn vị này và để nó đi qua khung cuộn để khung ống thô, và sau đó lấy chất lỏng điện cùng nhau trên bề mặt hàn ống để điều trị nhiệt độ ống cao hơn để phù hợp với hàn bằng cách ép hàn cuộn, và sau đó sau khi làm mát,hình thành kích thước và phẳng hóa để sản phẩm những gì là nhu cầu của bạn ống.
| Tạo đường ống quá mức. | Vòng:Φ21.3-48mm |
| Xây dựng độ dày tường ống | 1.2-3.5mm |
| Tốc độ hình thành | Max.100m/min |
| Số lượng giá đỡ hình thành, ngang | 7 |
| Số lượng giá đỡ hình thành, dọc | 10 |
| Chế độ dẫn đường | 1 |
| Đứng cuộn nén | 1 |
| Đứng xách mài | 1 |
| Máy cắt Bur | 2 bộ |
| Số lượng giá đỡ đo, ngang | 5 |
| Số lượng giá đỡ đo, dọc | 5 |
| Đầu người Thổ Nhĩ Kỳ | 2 bộ với một đầu |
| Đường trục và vật liệu của giá đỡ cuộn ngang | Φ70mm, vật liệu 40Cr |
| Đường kính trục và vật liệu của giá đỡ cuộn dọc | Φ40mm, vật liệu 40Cr |
Chiếc cưa cắt lạnh có thể cắt ống với tốc độ lên đến 100m / min Một hệ thống điều khiển tự động cho phép tối ưu hóa vị trí lưỡi dao theo đường kính và độ dày của ống,thiết lập tốc độ cho ăn và xoay của lưỡi. hệ thống này có thể tăng chất lượng của bề mặt cắt. không có burr. trong quá trình làm việc loại bỏ trống cơ học, giảm ảnh hưởng của cắt lạnh lưỡi cưa,lưỡi cưa nhỏ lãng phí, giảm chi phí sản xuất. cải thiện tuổi thọ máy.
▲ Các ống cưa tự động trực tuyến / ngoại tuyến & Sản xuất cao
▲ Blades có đầu thép hoặc cacbon tốc độ cao
▲ Gần như phù hợp với một loạt các hồ sơ ống
▲ Loại bỏ châm phụ hoặc tháo tháo
▲ Thép carbon, thép không gỉ, HSLA
▲ Tốc độ cao và cắt chính xác cao.
▲ Biển cắt tuyệt vời, không có đục & tiết kiệm chi phí
Phạm vi cắt dài: 8 ~ 12meters
Độ chính xác cắt dài: ± 1,5mm (sự biến động tốc độ đường không vượt quá 2%)
Hướng ăn: theo yêu cầu của khách hàng
Loại cắt: lưỡi cưa đôi, cắt mài
Tốc độ theo dõi: Tương tự như máy xay ống (20-100m/min)
Chức năng thiết bị: Tự động, thủ công, Nó có chức năng cắt ngắn tay cầm
Loại điều khiển: vị trí của bộ điều khiển AC
MCác thông số achine:
(a) Động cơ truyền động: Động cơ phục vụ 18,5KW
b) Động cơ cắt: 15KW tần số biến đổi
(c) Động cơ cấp: Động cơ servo 4KW
d) Loại kẹp: thủy lực
e) Kẹp: 2 bộ (hình vẽ cung cấp kích thước khác cho mỗi mô hình, tự làm)
Các đường ống hoàn thành chạy dọc theo con lăn Transit và tự động được di chuyển lên băng ghế.
Động cơ: 3kw x2 set
Chiều dài: 24m
Φ21.3 Φ48mmMáy thử nghiệm thủy lực bốn trạm
Các thông số kỹ thuật:
1- Chiều dài của ống thép thử nghiệm: 8 ∙ 12 mét
2- Vật liệu ống thép thử nghiệm: thép carbon thấp và trung bình
3- Áp suất thử nghiệm tối đa của ống thép: 10MPa (100bars)
4. Thời gian giữ (có thể cài đặt): 3 ¢ 5sec
5Số lượng rễ mỗi thử nghiệm (bốn trạm): 4 rễ
6- Phân chất thử nghiệm áp suất: nhũ nước/nước
7Phương pháp lấp đầy nước áp suất thấp: nước đã lấp trước (nồi bơm áp suất thấp, bể lưu trữ nước và phụ kiện)
8Phương pháp áp suất: áp suất xi lanh áp suất
9- Năng lượng lắp đặt thiết bị: ≈90KW
10Hiệu quả (áp suất giữ 5S): Tốc độ sản xuất tối đa là 12 miếng/phút (1/2′′), nhưng áp suất cung cấp không khí từ máy nén không khí đến thiết bị không được thấp hơn 0,6Mpa;
Quá trình làm việc:
Ống trên → sắp xếp → vận chuyển dây chuyền đến trung tâm áp suất nước → kẹp → đầu thử cuối cố định và di động mở rộng để niêm phong cả hai đầu của ống thép → nước áp suất thấp lấp đầy bằng nước, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
Máy này được sử dụng để thu thập, xếp chồng ống thép thành 6 hoặc 4 góc, và gói tự động. nó chạy ổn định mà không cần điều hành bằng tay. trong khi đó,loại bỏ tiếng ồn và đập cú sốc của ống thép. Dòng đóng gói của chúng tôi có thể cải thiện chất lượng ống và hiệu quả sản xuất của bạn, giảm chi phí, cũng như loại bỏ nguy cơ an toàn tiềm tàng.
Vật liệu: Cr12
Độ cứng của cuộn: HRC58-62
Độ sâu làm cứng bằng cách dập tắt:≥ 10mm
Độ thô của bề mặt: Ra≤0,8um
· Lượng đầu ra: 200KW
· Năng lượng DC: UdN=235V
Đánh giá dòng DC: 1000A
· Tần số ra: f=350~420kHz
· Tổng hiệu quả: η>85%
· Hình thức cộng hưởng: cộng hưởng hợp chất
· Hình thức đầu ra bể: Không có đầu ra biến áp hàn.
· Tỷ lệ Ripple: <1%
· Chế độ hàn: hàn cảm ứng
Khả năng phân phối điện: 307KVA
· Điện áp đầu vào: Ba giai đoạn 380V / 50Hz, 3 giai đoạn 4 hệ thống dây
