Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm
Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm

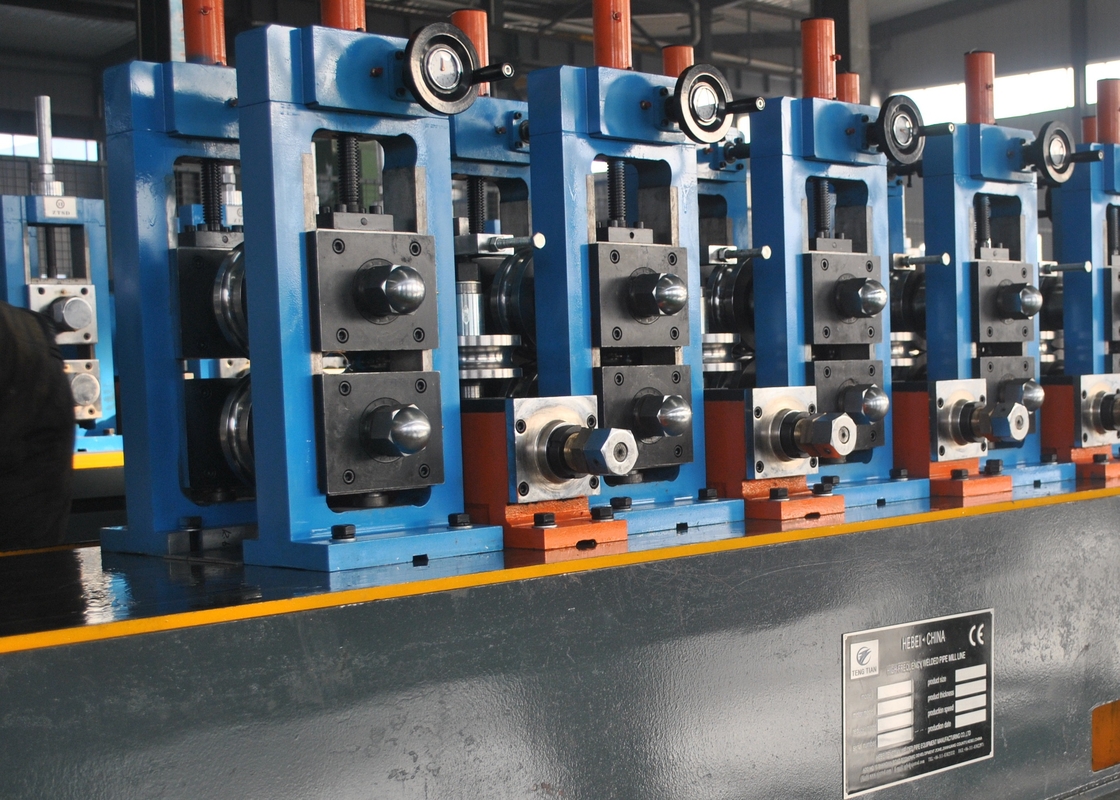

Hình ảnh lớn :  Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: TengTian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HG102
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Tên sản phẩm: Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm Độ dày cuộn dây: 1,5-4mm
chiều rộng cuộn dây: 80-300mm Chiều kính bên trong: 508mm
Chiều kính bên ngoài: 1800mm Tốc độ: tối đa 80m/phút
Bảo hành: Một năm Vật liệu: HRC carbon thấp
Từ khóa: Máy hàn ống tần số cao
Làm nổi bật:

Máy nghiền ống cao tần ống vuông

,

Máy nghiền ống cao tần 80 × 80mm

,

Máy nghiền ống hàn tần số cao 25 ​​× 25mm

Tôi...Các thông số chính và thông số kỹ thuật:

  • Vật liệu Thông số kỹ thuật:



Phù hợp với tiêu chuẩn YB189-64
Vật liệu Thép thấp carbon và thép hợp kim thấp cho xây dựng
Tính chất cơ học σb≤380Mpa,σs≤275MPa
chiều rộng dải 100-320mm
Độ dày dải 1.0 ¥3.25mm
ID của cuộn dây Φ508mm
D.D của cuộn dây φ1800mm
Trọng lượng cuộn dây ≤4T




  • Thông số kỹ thuật của ống hàn



Chiều kính ống tròn Φ31.8 φ101.6mm
Kích thước ống vuông 25x25-80x80mm
Độ dày dải 1.0-3.25mm
Chiều dài ống kết thúc 4-6m
Độ chính xác độ dài cắt ± 2mm
Tốc độ hình thành 20-80m/min




  • Điện, nước và cung cấp không khí



Sức mạnh Khối lượng điện của đường dây Khoảng.600KW
Nguồn năng lượng 480V/60Hz/3phase
Nước làm mát lưu thông Dòng chảy 20T/h30 T/h
Khối lượng 30m3
Không khí nén Dòng chảy 5m3/min
Áp lực 511kg/cm2




  • hội thảo yêu cầu:



6m rộng, 70m dài, tối thiểu 5m cao từ đường sắt trần nhà đến mặt đất.


II. Mỗi máy thông số và thông số kỹ thuật:

(1) một nón thủy lực Uncoiler

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 0

Máy uncoiler có cấu trúc mở rộng kép và cantilever. Nó bao gồm hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống thủy lực để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels

.

OD của cuộn φ1800mm
ID cuộn dây Φ508mm
Chiều rộng của dải 100-320mm
Độ dày của dải 1.0-3.25mm
Trọng lượng dải Max4.0T
Loại mở rộng thủy lực
Ngừng lại Lái xe bằng khí nén





(2) Máy cắt và hàn tự động

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 1 Máy hàn cắt là một đơn vị quan trọng cho các thiết bị dây chuyền máy ống, và chính được sử dụng để cắt đầu thép dải không bình thường hoặc thử nghiệm,và sau đó kết nối thử nghiệm thép dải cuối cùng với đầu dải tiếp theo để đảm bảo quá trình tiếp tục.
Chiều rộng dải 100-320mm
Độ dày hàn 1.0-3.25mm
Loại cắt cắt thủy lực
Chế độ hàn Tự động
Áp lực khí nén 0.5MPa
Chu kỳ làm việc Tối đa 300 giây







(3) Máy tích tụ xoắn ốc

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 2
  • Máy này được sử dụng giữa máy hàn cắt và máy chủ (máy tạo hình).và dải tiếp theo được chuẩn bị từ sản xuất liên tục của máy chính (định hình máy kích thước) được đảm bảo trong một thời gian và đủ thép dải được lưu trữ.
  • Máy này chủ yếu bao gồm khung cuộn hướng dẫn cho ăn, thiết bị cho ăn kẹp, bộ máy cơ thể vòng lặp, thiết bị xả và thiết bị điều khiển điện.
  • Thiết bị cấp: chủ yếu bao gồm khung, động cơ, phanh, trục truyền phổ biến của máy giảm, cuộn pinch và hệ thống khí nén cuộn hướng dẫn. Nó có thể cung cấp dây đai thép vào vòng lặp.Khi cần ngừng cho ăn, phanh Nó có thể ngăn chặn động cơ và cuộn nạp kẹp quay, và tốc độ quay và tốc độ nạp của động cơ điện có thể được điều chỉnh bởi thiết bị điều khiển điện.
  • Bộ phận cơ thể vòng lặp: Nó chủ yếu bao gồm động cơ, cơ sở máy, cuộn vòng tròn bên trong, cuộn xả trung tâm, cuộn vòng ngoài và cuộn áp suất, vv.Nó có thể lưu trữ thép dải gửi bởi các thiết bị cho ăn clip và có thể từ trung tâm các cuộn xả được rút ra.
  • Thiết bị xả: Nó bao gồm một bracket, một nhóm cuộn dẫn đường, một cuộn dẫn đầu trên và dưới và một thiết bị đo tốc độ.Nó có thể đưa theo chiều ngang dây thừng thép được lưu trữ trong cơ thể vòng lặp vào đơn vị hình thành và làm cho thiết bị.
Độ dày 1.0-3.25mm Chiều rộng 100-320mm
Ưu điểm

Vật liệu lưu trữ nhiều hơn

Không có đình công để tháo thép bề mặt

Tốc độ cho ăn Max160m/min
Năng lượng động cơ mang AC 22KW Sản lượng động cơ tích lũy AC 37KW
Chiều kính lưu trữ 5 mét





(4) Máy hình thành và kích cỡ

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 3

Phần 1.Phần tạo thành

Các dải thép đi vào đỡ hình thành sau đó trong phần hình thành thành một hình tròn.
Tính năng Đường điều chỉnh cuộn ngang lên và xuống,đường điều chỉnh bánh răng giun,và có thể điều chỉnh riêng biệt
Đường quạt làm bằng thấp hơn hoạt động
mặt cố định trục làm bằng bằng đệm bù đắp



Các thông số kỹ thuật

Số lượng đứng ngang 7
Độ kính trục ngang 80mm
Vật liệu trục ngang 42Crmov
tốc độ hình thành 20-60m/min
Động cơ DC 110Kw
Vật liệu đứng ngang hàn tấm thép
Số lượng đứng thẳng đứng 7
đường kính trục dọc 50mm
Vật liệu trục dọc 40Cr



Phần 2.Hướng dẫn may hàn và giá đỡ cuộn ép,máy cắt hạt hàn

cuộn cuộn là để ép cạnh của ống đã được làm nóng đến nhiệt độ hàn, bằng cách ép cuộn cho một áp suất nhất định để đạt được mục đích hàn.

Máy cắt hạt hàn được sử dụng để phế liệu sợi hàn và loại bỏ rạch bên ngoài. Nó bao gồm hai máy cắt để sử dụng xen kẽ. Nếu một chiếc bị hỏng, chiếc còn lại sẽ thay thế để phế liệu.Scrapers có thể được điều chỉnh và có chức năng nâng nhanh bằng camCó hai con lăn hỗ trợ bên dưới chân dao, để chịu được quá mức của việc cào. và sau máy cắt hạt với một chân ngang để đánh bóng.


Dao phế liệu 2 bộ
Chân cuộn nén không. 2
đường kính trục cuộn ép 55mm
đường kính trục cuộn ép 40Cr
Phần 3.Đơn vị làm mát bằng nước: vật liệu:bơm tấm thép

Phần 4.phần định kích thước
Các đường ống tròn sau khi kích thước phần vào các yêu cầu đường kính và hình dạng
Số lượng đứng ngang 5
Độ kính trục ngang 80mm
Vật liệu trục ngang 42Crmov
Động cơ DC 132Kw
Vật liệu đứng ngang hàn tấm thép
Số lượng đứng thẳng đứng 5
đường kính trục dọc 50mm
Vật liệu trục dọc 40Cr
Đầu gà tây 2 bộ

Các thông số kỹ thuật

Phần 5. hộp số
Số lượng hộp bánh răng 12
Vật liệu của hộp số hàn tấm thép
Vật liệu thiết bị 20CrMnTi
Độ cứng của bánh răng HRC 58-62
Vật liệu trục bánh răng 40 Cr
Độ cứng trục bánh răng HRC40-45
Số lượng hộp giảm 2



(5) lạnh

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 4

Lọc lạnh được sử dụng để cắt chính xác tất cả các loại ống khung tự động liên quan đến việc sử dụng hệ thống kiểm soát STD chính xác cao và hệ thống máy móc,đơn vị này có lợi thế kích thước chính xác tốt, và cơ chế chuyển giao lợi thế tốt nhất, do đó, khả năng nhanh chóng và chính xác xử lý,không có Burr là lợi thế của đơn vị này.

Kích thước ống

Vòngống:φ31.8-φ101.6mm Độ dày:1.0-3.25mm

Bụi vuông: độ dày 25x25-80x80mm:1.0-3.0mm

Vật liệu Q235.
Tốc độ Tối đa 60m/min
Chiều dài cắt 6-8m
Chọn chính xác ±3mm
Động cơ truyền động Động cơ 15kw JAPAN YASKAWA
Động cơ cắt Động cơ tần số biến đổi 15KW
Động cơ cấp thức ăn 4.4kw servo motor JAPAN YASKAWA



(6) Máy hàn tần số cao 300kw

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 5
  • Các thông số thiết kế của máy hàn tần số cao trạng thái rắn
Lượng đầu ra định số 300KW
Điện áp định số DC UDN=450V
Dòng điện DC định giá 500A
Tần số ngoài f=300~350kHz
Tổng hiệu quả η > 85%
Hình thức đầu ra bể Không có đầu ra biến áp hàn.
Tỷ lệ Ripple < 1%
Chế độ hàn hàn cảm ứng, hàn tiếp xúc
Công suất phân phối điện 461KVA
Điện áp đầu vào Hệ thống dây 380V / 50Hz, 3 pha 4
Lượng điện đầu vào I=1500A
  • Hệ thống làm mát ((Hệ thống làm mát không khí-nước)



Nhiệt độ nước đầu ra ≤ 41°C,khu vực nhiệt độ:4°C
Dòng nước làm mát 15m3/h
Áp suất nước làm việc: 0.35Mpa
Yêu cầu về chất lượng nước: Nước chưng cất





(7) Bảng phân phối

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 6

1Các đường ống hoàn thành chạy dọc theo bảng cuộn và tự động được di chuyển lên băng ghế. sau đó máy đóng gói đơn giản đóng gói các đường ống hình lục giác.

2Máy đóng gói đơn giản chứa thùng chứa và thiết bị sắp xếp được điều khiển bằng khí quyển.

3.Động cơ của băng ghế: 3KW



(8) Vòng xoay

Máy nghiền ống hàn tần số cao Máy nghiền ống vuông tần số cao 25 ​​× 25--80 × 80mm 7
Vật liệu cuộn hình Cr12
Vật liệu cuộn hàn H13
Độ cứng xử lý nhiệt HRc58 ~ 62
