Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3

Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3
Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3

Hình ảnh lớn :  Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: TengTian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HGF60
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Tên sản phẩm: Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3 Độ dày cuộn dây: 1-3mm
chiều rộng cuộn dây: 80-240mm Chiều kính bên trong: φ480~φ510mm
Chiều kính bên ngoài: φ1000~φ1800mm Tốc độ: Tối đa 100m/phút
Bảo hành: Một năm Vật liệu: HRC carbon thấp
Từ khóa: Máy hàn ống tần số cao
Làm nổi bật:

Máy nghiền ống hàn tần số cao 60x60mm

,

máy nghiền ống hàn tần số cao 3mm

,

máy nghiền ống hàn tần số cao tùy chỉnh

Các thông số chính và thông số kỹ thuật:

  • Vật liệu Thông số kỹ thuật:
Phù hợp với tiêu chuẩn YB189-64
Vật liệu Thép thấp carbon và thép hợp kim thấp cho xây dựng
Tính chất cơ học σb≤380Mpa,σs≤275MPa
chiều rộng dải 80 ̊240mm
Độ dày dải 1.0·3.0mm
ID của cuộn dây Φ508mm
D.D của cuộn dây φ1800mm
Trọng lượng cuộn dây ≤ 3T




  • Thông số kỹ thuật của ống hàn



Kích thước ống vuông 19.1×19.1-50.8×50.8mm
Kích thước ống hình chữ nhật 19.1×38.1-25.4×76.2mm
Độ dày ống 1.0-3.0mm
Chiều dài ống kết thúc 6-12m
Độ chính xác độ dài cắt ± 2mm
Tốc độ hình thành 40-100m/min




  • Điện, nước và cung cấp không khí



Sức mạnh Khối lượng điện của đường dây Khoảng 450KW
Nguồn năng lượng 480V/60Hz/3phase
Nước làm mát lưu thông Dòng chảy 20T/h30 T/h
Khối lượng 30m3
Không khí nén Dòng chảy 5m3/min
Áp lực 511kg/cm2




  • hội thảo yêu cầu:



6m rộng, 70m dài, tối thiểu 5m cao từ đường sắt trần nhà đến mặt đất.


III. Mỗi máy thông số và thông số kỹ thuật:

(1) Máy mở hình nón kép

Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3 0

Máy uncoiler có cấu trúc mở rộng kép và cantilever. Nó bao gồm hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống thủ công để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels

.

OD của cuộn φ1800mm
ID cuộn dây Φ508mm
Chiều rộng của dải 80-240mm
Độ dày của dải 1.0-3.0mm
Trọng lượng dải Max3.0T
Loại mở rộng hướng dẫn
Ngừng lại Lái xe bằng khí nén





(2) Máy cắt và hàn tự động

Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3 1 Máy hàn cắt là một đơn vị quan trọng cho các thiết bị dây chuyền máy ống, và chính được sử dụng để cắt đầu thép dải không bình thường hoặc thử nghiệm,và sau đó kết nối thử nghiệm thép dải cuối cùng với đầu dải tiếp theo để đảm bảo quá trình tiếp tục.
Chiều rộng dải 80-240mm
Độ dày hàn 1.0-3.0mm
Loại cắt thủy lực
Chế độ hàn Tự động
Áp lực khí nén 0.5MPa
Chu kỳ làm việc Tối đa 300 giây









  • Bộ tích tụ xoắn ốc
Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3 2
  • Máy này được sử dụng giữa máy hàn cắt và máy chủ (máy tạo hình).và dải tiếp theo được chuẩn bị từ sản xuất liên tục của máy chính (định hình máy kích thước) được đảm bảo trong một thời gian và đủ thép dải được lưu trữ.
  • Máy này chủ yếu bao gồm khung cuộn hướng dẫn cho ăn, thiết bị cho ăn kẹp, bộ máy cơ thể vòng lặp, thiết bị xả và thiết bị điều khiển điện.
  • Thiết bị cấp: chủ yếu bao gồm khung, động cơ, phanh, trục truyền phổ biến của máy giảm, cuộn pinch và hệ thống khí nén cuộn hướng dẫn. Nó có thể cung cấp dây đai thép vào vòng lặp.Khi cần ngừng cho ăn, phanh Nó có thể ngăn chặn động cơ và cuộn nạp kẹp quay, và tốc độ quay và tốc độ nạp của động cơ điện có thể được điều chỉnh bởi thiết bị điều khiển điện.
  • Bộ phận cơ thể vòng lặp: Nó chủ yếu bao gồm động cơ, cơ sở máy, cuộn vòng tròn bên trong, cuộn xả trung tâm, cuộn vòng ngoài và cuộn áp suất, vv.Nó có thể lưu trữ thép dải gửi bởi các thiết bị cho ăn clip và có thể từ trung tâm các cuộn xả được rút ra.
  • Thiết bị xả: Nó bao gồm một bracket, một nhóm cuộn dẫn đường, một cuộn dẫn đầu trên và dưới và một thiết bị đo tốc độ.Nó có thể đưa theo chiều ngang dây thừng thép được lưu trữ trong cơ thể vòng lặp vào đơn vị hình thành và làm cho thiết bị.
Độ dày 1.0-3.0mm Chiều rộng 80-240mm
Ưu điểm

Vật liệu lưu trữ nhiều hơn

Không có đình công để tháo thép bề mặt

Tốc độ cho ăn Max200m/min
Năng lượng động cơ mang AC 15 kW Sản lượng động cơ tích lũy AC 15KW
Chiều kính lưu trữ 4.2 mét

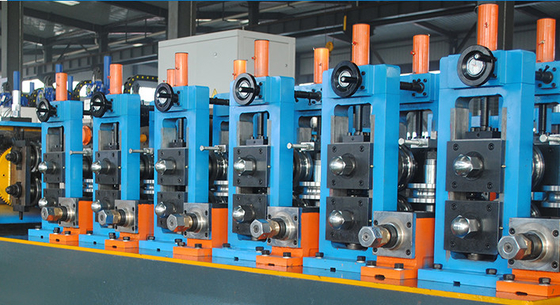

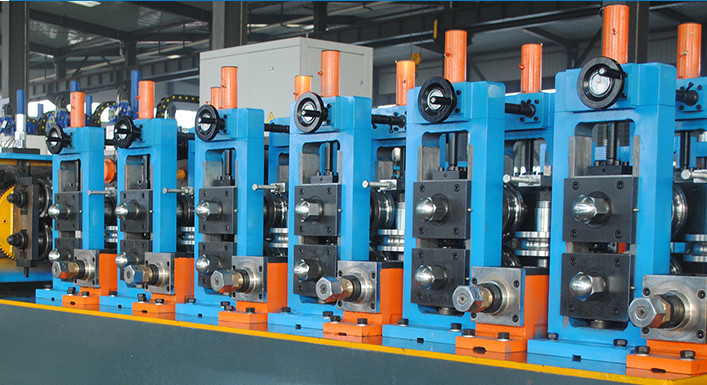

  • Máy hình thành và kích thước
Phần 1.Phần tạo thành
Các dải thép đi vào đỡ hình thành sau đó trong phần hình thành thành một hình tròn.
Tính năng Đường điều chỉnh cuộn ngang lên và xuống,đường điều chỉnh bánh răng giun,và có thể điều chỉnh riêng biệt
Đường quạt làm bằng thấp hơn hoạt động
mặt cố định trục làm bằng bằng đệm bù đắp



Các thông số kỹ thuật

Số lượng đứng ngang 6
Độ kính trục ngang 65mm
Vật liệu trục ngang 42Crmov
tốc độ hình thành 40-100m/min
Động cơ DC90Kw
Vật liệu đứng ngang hàn tấm thép
Số lượng đứng thẳng đứng 2
đường kính trục dọc 35mm
Vật liệu trục dọc 40Cr
Đứng chung 3

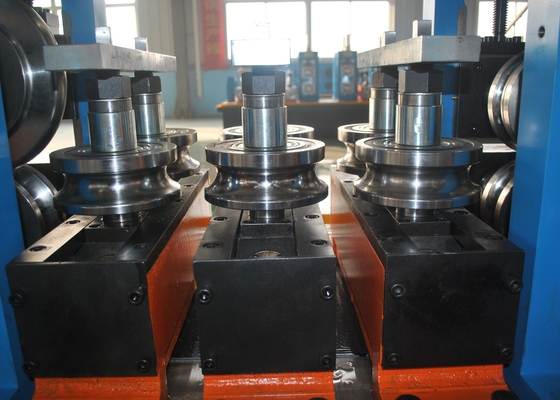

Phần 2.Hướng dẫn may hàn và giá đỡ cuộn ép,máy cắt hạt hàn

cuộn cuộn là để ép cạnh của ống đã được làm nóng đến nhiệt độ hàn, bằng cách ép cuộn cho một áp suất nhất định để đạt được mục đích hàn.

Máy cắt hạt hàn được sử dụng để phế liệu sợi hàn và loại bỏ rạch bên ngoài. Nó bao gồm hai máy cắt để sử dụng xen kẽ. Nếu một chiếc bị hỏng, chiếc còn lại sẽ thay thế để phế liệu.Scrapers có thể được điều chỉnh và có chức năng nâng nhanh bằng camCó hai con lăn hỗ trợ bên dưới chân dao, để chịu được quá mức của việc cào. và sau máy cắt hạt với một chân ngang để đánh bóng.

Dao phế liệu 2 bộ
Cấu trúc giá đỡ cuộn ép 5 cuộn nén
đường kính trục cuộn ép 50mm
đường kính trục cuộn ép 40Cr




Phần 3.Đơn vị làm mát bằng nước: vật liệu:bơm tấm thép

Phần 4. phần kích thước

Các đường ống tròn sau khi kích thước phần vào các yêu cầu đường kính và hình dạng
Các thông số kỹ thuật
Số lượng giá trị chung 4
Độ kính trục ngang 65mm
Vật liệu trục ngang 42Crmov
Động cơ Động cơ DC 90Kw
Vật liệu đứng ngang hàn tấm thép
Vật liệu trục dọc 40Cr
Đầu gà tây 2 bộ



Phần 5. hộp số

Số lượng hộp bánh răng 13
Vật liệu của hộp số hàn tấm thép
Vật liệu thiết bị 20CrMnTi
Độ cứng của bánh răng HRC 58-62
Vật liệu trục bánh răng 40 Cr
Độ cứng trục bánh răng HRC40-45
Số lượng hộp giảm 2



(5) lạnh



Lọc lạnh được sử dụng để cắt chính xác tất cả các loại ống khung tự động liên quan đến việc sử dụng hệ thống kiểm soát STD chính xác cao và hệ thống máy móc,đơn vị này có lợi thế kích thước chính xác tốt, và cơ chế chuyển giao lợi thế tốt nhất, do đó, khả năng nhanh chóng và chính xác xử lý,không có Burr là lợi thế của đơn vị này.

Kích thước ống vuông 20x20-60x60mm
Kích thước ống hình chữ nhật: 20x25-40x80mm
Vật liệu Q235.
Tốc độ Tối đa 100m/phút
Chiều dài cắt 6-12m
Chọn chính xác ±3mm
Động cơ truyền động Động cơ servo 15kw (yaskawa Nhật Bản)
Động cơ cấp 4.4kw servo motor (yaskawa Nhật Bản)
Động cơ cắt Động cơ tần số biến động 11KW.



(6) Máy hàn tần số cao 200 Kw

Máy nghiền ống hàn tần số cao Tự động tùy chỉnh HG60x60x3 3

  • Loại làm mát từ nước sang nước
  • Tất cả trong một mô hình
  • Loại song song
