Hg50 * 2.5 Hf ủi ống máy áp dụng Roll Pass thiết kế

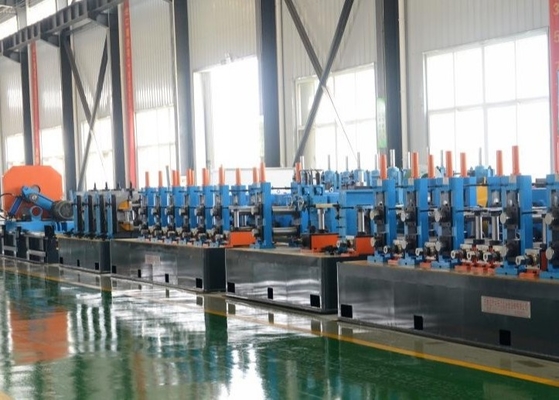

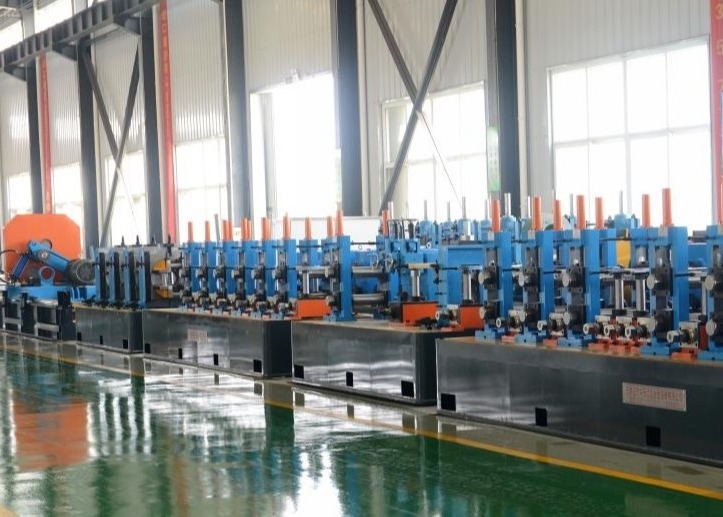

Hình ảnh lớn : Hg50 * 2.5 Hf ủi ống máy áp dụng Roll Pass thiết kế

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Hà Bắc
Hàng hiệu:	TengTian
Chứng nhận:	CE, ISO9001, BV
Số mô hình:	HG50

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	Negotiate
chi tiết đóng gói:	Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng:	60 ngày làm việc
Điều khoản thanh toán:	L / C, T / T
Khả năng cung cấp:	50 bộ / năm

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Nhà máy ống hàn tần số cao Hg50 * 2.5 Nhà máy ống hàn tần số cao áp dụng thiết kế cuộn cuộn	Độ dày cuộn dây:	0,5-2,5mm
chiều rộng cuộn dây:	12,7-50mm	Chiều kính bên trong:	φ508 φ610mm
Chiều kính bên ngoài:	φ1300～φ1760mm	Tốc độ:	tối đa 80m/phút
Bảo hành:	Một năm	Vật liệu:	HRC carbon thấp
Từ khóa:	Máy hàn ống tần số cao
Làm nổi bật:	Máy xay ống hàn 50mm hf , 2.5mm hf dây chuyền ống hàn , Roll Pass hf dây chuyền ống hàn

HG 50 dây chuyền sản xuất ống hàn tần số cao

I. Máy giới thiệu chung

Nó được thiết kế để sản xuất ống thép hàn, bao gồm ống tròn, ống hình vuông và ống biến dạng.

Sử dụng thiết kế vượt qua cuộn, dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.

ống tròn:φ12,7-50mm

Độ dày:0.5-2.5mm

IICác thông số chính và thông số kỹ thuật:

(1)Vật liệu Thông số kỹ thuật:
Tiêu chuẩn	SPHC,SPHT-2,SS 400,SS440,SS490
Vật liệu	Thép thấp carbon và thép hợp kim thấp cho xây dựng
Tính chất cơ học	σb≤520Mpa,σs≤365MPa
Chiều rộng dải	39-160mm
Độ dày dải:	0.5-2.5mm
Chuỗi đường kính bên trong của cuộn	Φ508mm
Chiều kính bên ngoài của cuộn	Φ1300 φ1760mm
Trọng lượng cuộn dây	≤ 5T
(2)Thông số kỹ thuật của ống
Chiều kính ống	ống tròn:φ12,7-50mm Độ dày:0.5-2.5mm
Chiều dài	6m
Độ chính xác cắt ống	0-6mm
Tốc độ hình thành	Max 80m/min (kích thước và độ dày tối đa không thể đạt tốc độ tối đa)
(3) Người mua nên tự cung cấp
Xưởng làm việc	60x6m, H>5m ((cẩu đến mặt đất)
Sức mạnh	Khoảng 450KW 380V/50Hz/3phase
Chuyển vòng nước làm mát (toàn bộ hệ thống)	Dòng chảy:20T/h 30 T/h Khối chứa: 30m3
Không khí nén (toàn bộ hệ thống)	Dòng chảy: 5m3/min Áp lực: 5-7kg/cm2
Cáp	Tất cả cáp bên ngoài máy của tôi, bạn mua sau khi sửa máy vị trí.

III. Mỗi máy thông số và thông số kỹ thuật:

(1) Uncoiler

Hai lần.Chân mở rộng và cantilever

1.gấp đôimở rộng và cantilever mandrels

2. Bao gồm hai phần chính: cơ thể chính và cơ sở cố định.

3Được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của các mandrels.

4. Mandrel bao gồm liên kết bốn thanh có thể di chuyển theo chiều tròn cùng một lúc.

5Các liên kết bốn thanh trong hai nhóm được lắp đặt trên hai trục tương ứng.

OD của cuộn	Φ1300-1760mm
ID cuộn dây	Φ508mm
Chiều rộng của dải	39-160mm
Độ dày của dải	0.5-2.5mm
Trọng lượng dải	Max5.0T
Loại mở rộng	thủy lực
Ngừng lại	Lái xe bằng khí nén
Quay	hướng dẫn

(2)Máy cắt và hàn

Chức năng:

Nó được sử dụng để cắt song song đuôi của dải thép, vừa đi vào bộ tích lũy, và đầu của dải ra khỏi uncoiler, và sau đó hàn chúng lại với nhau.

Cấu trúc:

Hydraulic Shearing và hàn thủ công Chiều rộng thép dải: 39mm-160mm Độ dày thép dải: 0.5-2.5mm Cách trung tâm: thủ công

(3) Bộ tích tụ xoắn ốc

Đơn vị này chính là bao gồm trong thiết bị vật liệu báo chí & mang, tích lũy lắp ráp, mang ra vật liệu đơn vị, đơn vị điều khiển điện.
Nó chính bao gồm khung, động cơ điện, đơn vị phanh, vòng tròn hướng chuyển động trục sức mạnh của giảm tốc độ, nhấn & mang cuộn, hệ thống không khí áp suất của cuộn hướng dẫn, kiểm tra đơn vị tốc độ;nó có thể cung cấp các thép dải để tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận chuyển tốc độ để hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến đơn vị này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang vật liệu cuộn bởi sự gián đoạn,và cũng có thể điều chỉnh tốc độ để mang theo động cơ điện và đơn vị mang theo vận tốc vật liệu.
Bộ khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ các vật liệu thép dải từ máy in & mang đơn vị và nó có thể được rút ra từ trung tâm gửi ra các vật liệu cuộn.
Thiết bị vật liệu gửi đi: bao gồm khung, hướng dẫn cuộn, hướng dẫn cuộn của vị trí cao hoặc thấp hơn.Nó có thể mang thép dải để hình thành hệ thống và gửi thông tin vận tốc vật liệu thực hiện để thiết bị điều khiển điện

Phong cách làm việc:	thay đổi vòng tròn	vận chuyển vật liệu đi tốc độ	Vmax = 240m/min
Ưu điểm:	Nhiều tài liệu hơn Không tấn công.	Hình thức chèn	Dòng khí 6Mpa
Độ dày cuộn thép	0.5-2.5mm	đường kính	4.2m
chiều rộng	39-160mm	Khu vực lưu trữ	3.5 m2
Điện động cơ của máy in & mang			AC 11KW
Động cơ điện của khung tích lũy			AC 15KW

(4) Máy hình thành và kích thước

Xây dựng & Sizing Mill áp dụng nguyên tắc hình thành loại cuộn và hàn cảm ứng tần số cao.Dải được đưa vào máy hình thành bởi thiết bị cho ăn trong nhà máy và cuộn hình thành liên tục xoay và nhấn dải vào hình dạng cần thiếtDo da và hiệu ứng liên quan, dòng điện tần số cao tập trung vào khớp hàn được làm nóng nhanh chóng và đạt đến nhiệt độ hàn.Các đường may ống được hàn dưới áp lực của cuộn nénCác ống hàn hoàn thành với kích thước yêu cầu có thể được thu được sau khi làm mát, kích thước và thẳng ban đầu.

Tạo đường ống quá mức.	ống tròn:φ12,7-50mm Độ dày:0.5-2.5mm
Tốc độ hình thành	30-80m/min
Số lượng giá đỡ hình thành, ngang	7
Số lượng giá đỡ hình thành, dọc	9
Số lượng giá đỡ đo, ngang	5
Số lượng giá đỡ đo, dọc	5
Đầu người Thổ Nhĩ Kỳ	2 bộ
Đường trục và vật liệu của giá đỡ cuộn ngang	Φ60mm, vật liệu 40Cr
Đường kính trục và vật liệu của giá đỡ cuộn dọc	Φ35mm, vật liệu 40Cr
Máy cắt Bur	2 bộ
Động cơ chính	132kw

(5) Cây cưa lạnh

Lọc lạnh được sử dụng để cắt chính xác tất cả các loại ống khung tự động liên quan đến việc sử dụng hệ thống kiểm soát STD chính xác cao và hệ thống máy móc,đơn vị này có lợi thế kích thước chính xác tốt, và cơ chế chuyển giao lợi thế tốt nhất, do đó, khả năng nhanh chóng và chính xác xử lý,không có Burr là lợi thế của đơn vị này.
Kích thước ống vuông	φ12,7-50mm
Vật liệu	Q235.
Tốc độ	Tối đa 80m/min
Chiều dài cắt	7m
Chọn chính xác	±3mm
Động cơ truyền động	Động cơ servo 15kw (yaskawa Nhật Bản)
Động cơ cấp	4.4kw servo motor (yaskawa Nhật Bản)
Động cơ cắt	Động cơ tần số biến động 11KW.

(6) Bỏ hết bàn

1Các đường ống hoàn thành chạy dọc theo bảng cuộn và tự động được di chuyển lên băng ghế. sau đó máy đóng gói đơn giản đóng gói các đường ống hình lục giác.

2Máy đóng gói đơn giản chứa thùng chứa và thiết bị sắp xếp được điều khiển bằng khí quyển.

3. Động cơ của băng ghế: 3KW

4. hai hướng download ống

5Với bộ chuyển đổi tần số để điều khiển tốc độ chạy.

(7) Vòng xoay
Loại làm mát từ nước sang nước

(8) Máy hàn tần số cao 200 Kw
