Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện

Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện
Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện

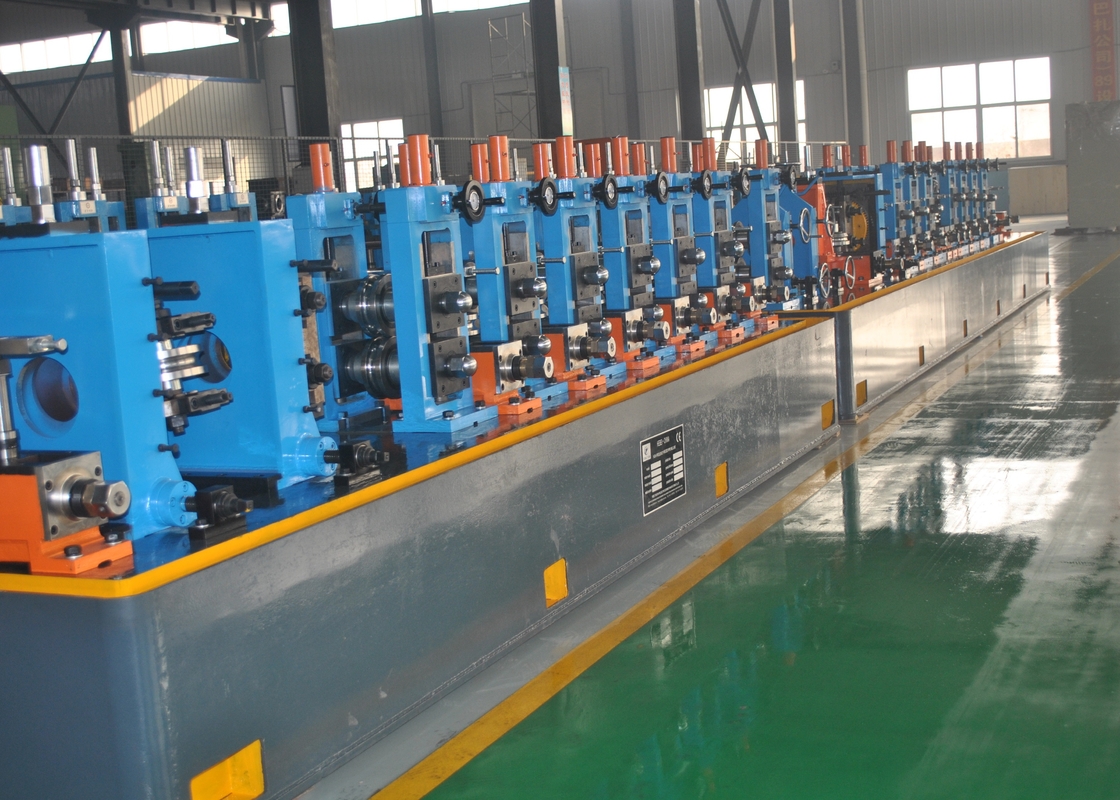

Hình ảnh lớn :  Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: TengTian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HG63
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Tên sản phẩm: Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện Độ dày cuộn dây: 1,5-3mm
chiều rộng cuộn dây: 80-200mm Chiều kính bên trong: φ550 φ610mm
Chiều kính bên ngoài: φ1000~φ1800mm Tốc độ: Tối đa 90m/phút
Bảo hành: Một năm Vật liệu: HRC carbon thấp
Từ khóa: Máy hàn ống tần số cao
Làm nổi bật:

Máy nghiền ống hàn 63mm

,

máy nghiền ống hàn điện thẳng

,

máy nghiền ống hàn tần số cao 3.0mm

Tôi.Tóm lại

HG63x3 dây chuyền sản xuất ống hàn thẳng tần số cao được sử dụng để sản xuất ống thép hàn Φ25mm-Φ63mm với 1,5mm-3.0mm độ dày tường, có thể sản xuất ống hồ sơ 20X20-50X50mm,Độ dày 1.5-3.0mm. Sau khi chúng tôi hấp thụ công nghệ sản xuất ống tiên tiến từ cả nước ngoài và trong nước,dòng sản xuất thiết kế sáng tạo của chúng tôi và mỗi đơn vị duy nhất của dòng sản xuất không chỉ kinh tế mà còn thực tế.

II.Cơ bản Điều kiện:

2.1Bơm thép thông số kỹ thuật

Đường ống tròn: φ25 φ63mm Độ dày: 1,5 - 3,0mm
Bơm vuông: 20X20-50x50mm Độ dày:1.5 - 3,0 mm



2.2Dải thép

2.2.1 Chiều rộng thép dải: 80mm-200mm Độ dày thép dải: 1.5mm-3.0mm

2.2.2 Thép carbon thấp và thép hợp kim thấp: δb≤500Mpa σs≤235MPa

2.2.3 Vòng cuộn dải thép: đường kính bên trong: Φ550-610mm (người mua xác nhận cuối cùng)

2.2.4 đường kính bên ngoài: 1000mm-1800mm (người mua xác nhận cuối cùng)

2.2.5 Trọng lượng dải thép: Max 3.5T

2.3 Công suất lắp đặt điện: khoảng 400KW Điện: 380V, 50Hz (theo địa phương)

2.4 Tốc độ tạo hình: tối đa 90m/min

PS: Max. đường kính & max. độ dày không phù hợp với max. tốc độ

2.5 Kích thước của toàn bộ dòng: khoảng 60X6m



III.Dòng chảy kỹ thuật của sản xuất đường

Cuộn lên → Uncoil → Đầu cắt, đuôi → Strip Thép đầu-vùng đuôi hàn → Bộ tích tụ xoắn ốc

→ Hình thành → hàn cảm ứng tần số cao → Loại bỏ burr bên ngoài → Kích thước → Cắt



→ Kiểm tra và thu thập → Đánh nặng → đánh dấu → Truy cập kho



IV.Thiết bị cấu tạo và các thông số chính của đơn đơn vị:

  • Động cơ tăng lực-Côn. Máy mở cuộn

Thiết bị này có kẹp thủy lực có nón kép. Đầu nón uncoiler kẹp cuộn dây thép với chức năng của xi lanh di chuyển nón.Sau đó nhấn cuộn của đầu mở di chuyển xuống để thắt dây chuyền thépKhi đầu cuộn dây thép quay đến cuộn dây, nó sẽ xẻ đầu cuộn dây và làm phẳng nó.

Độ kính bên trong của thép dải:Φ 550-610mm

Độ kính bên ngoài của thép dải:Φ max=1800mm Chiều rộng thép dải: 80mm-200mm

Độ dày thép dải: 1,5mm-3 mm

Trọng lượng tối đa của thép dải: 3,5T



2.Cắt & Máy hàn

Chức năng:

Nó được sử dụng để cắt song song đuôi của dải thép, vừa đi vào bộ tích lũy, và đầu của dải ra khỏi uncoiler, và sau đó hàn chúng lại với nhau.

Cấu trúc:

Hydraulic Shearing và hàn thủ công Chiều rộng thép dải: 80mm-200mm Độ dày thép dải: 1.5mm-3.0mm Cách trung tâm: thủ công





3.Sphirale bộ tích lũy

Bộ tích tụ xoắn ốc được sử dụng để nhận thép dải không liên tục từ uncoiler và đồng thời cung cấp các dải thép để tạo thành đơn vị liên tục.Khả năng lưu trữ có thể được điều khiển bằng đường xoắn ốc song songSự khác biệt đường kính của song song bên ngoài và bên trong nhân với số song song là khả năng lưu trữ.Có hướng dẫn cuộn hỗ trợ đứng và khu vực xoắn ở phía trước của bộ tích tụ xoắn ốc. dải thép sẽ được quay từ trạng thái ngang đến trạng thái dọc.cuộn kéo xe có thể thay đổi thép dải từ trạng thái ngang đến trạng thái dọc. xe rút cuộn được điều khiển bởi máy điện, mà và đơn vị ổ đĩa của bộ tích lũy được điều khiển bởi bàn điều hành.



Độ rộng thép: 80mm-200mm

Độ dày thép dải: 1,5mm-3 mm

Chiều dài lưu trữ: 400-1000mm

Tốc độ ra ngoài tối đa: tương tự như tốc độ của toàn bộ đường dây.

Phong cách làm việc: lối vào bên ngoài và lối ra bên trong

Chiều kính:4.2m

4.Xây dựng & kích thước

Xây dựng Phần:

Đứng xô ngang: 7 Đứng xô thẳng đứng: 9

Phần hàn:

Trình dẫn; Trình cuộn; Trình cạo hàn; Trình nghiền; Làm mát bằng nước



Phân khúc kích thước:

Đứng xô ngang: 5 Đứng xô dọc: 5

Người Thổ Nhĩ Kỳ Đầu:2 bộ (4 loại cuộn)

Động cơ DC chính:Phần hình thành: 75Kw 1 bộ;

Phần kích thước: 75Kw 1 bộ

Trọng tâm Máy giảm tốc:2 bộ




Cấu trúc và hiệu suất chính của thiết bị





Bộ cấp thức ăn

Chủ yếu là giới hạn trên và dưới của thép dải, dễ dàng để dải ra khỏi vòng lặp trơn tru vào máy tạo hình, ngăn chặn dải lắc lên và xuống.

Bao gồm một cặp cuộn và hỗn hợp bên trái và bên phải, vật liệu cuộn là Gr15, quá trình làm nguội tần số cao.Khó khăn làm nguội HRC58-62,các bracket trái và phải là cấu trúc hàn tấm thép



Máy xếp hạng thụ động 5 cuộn

Chủ yếu là để làm bằng các dải thép, cho dải vào máy trơn tru, ngăn chặn dải lắc lên và xuống

Sử dụng cấu trúc loại cuộn 5 cuộn trên 2 dưới 3, hai cuộn trên có thể điều chỉnh một mình, tương ứng để kiểm soát khoảng trống của cuộn trên và dưới, đảm bảo hiệu ứng làm bằng,Vật liệu cuộn làm bằng là Gr15, làm nguội tần số cao, độ cứng làm nguội HRC58-62



Đứng lăn ngang

Khung cuộn ngang là các thành phần quan trọng của nhà máy hình thành và kích cỡ,bằng cách dọc vào ống ống và đảm bảo độ chính xác kích thước của ống thép được thực hiện bởi nó.Thang lăn ngang với cấu trúc cổng, bên ngoài thay đổi cuộn

Độ kính của trục cuộn ngang là Ф65mm; vật liệu là 40Cr; làm nguội tần số cao.

Đứng cuộn dọc là các thành phần chính của các nhà máy hình thành và kích thước, chính giúp biến dạng cuộn ngang, ngăn chặn dải rebound, hấp thụ một phần của cạnh chờ kéo dài



Đứng cuộn dọc áp dụng một chu vi điều chỉnh hoạt động, trên vòng thay đổi





Độ kính của Roll Shaft là Ф40mm, vật liệu là 40Cr, quen tần số cao.

Điều kiện xử lý sau khi xoay thô, và sau đó để hoàn thành xoay, sau khi xoay hoàn thành làm tắt tần số cao, làm tắt độ cứng HRC45-55, nghiền sau khi làm tắt tần số cao,độ thô bề mặt nhỏ hơn 0.8, độ đồng trục nhỏ hơn 0.02, dòng chảy mặt nhỏ hơn 0.02





Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện 0

Đứng dẫn đường hàn

Ống dẫn dây hàn đứng chủ yếu là kiểm soát kích thước của góc mở và hướng của hàn, hàn chính xác vào cuộn ép, để đảm bảo chất lượng hàn,khung cuộn hướng dẫn có thể cộng hoặc trừ 20 độ dọc theo trục quay ống, điều chỉnh lên và xuống, và xung quanh.



Đứng cuộn nén

Squeeze Roll Stand là chủ yếu để các ống sưởi ấm tần số cao billet ép vào ống hàn, là một phần lớn của bảo đảm chất lượng hàn,Cấu trúc khung cuộn xát là giống với cuộn dọc



Squeeze Roll Shaft Dia. là Ф45mm; vật liệu là 40Cr; làm tắt tần số cao.

Điều kiện xử lý sau khi quay thô, và sau đó hoàn thành quay, sau khi hoàn thành quay xử lý tắt tần số cao, nghiền sau khi tắt tần số cao



Loại bỏ thiết bị burr bên ngoài

Nó được sử dụng để phế hủy các đường dây hàn và loại bỏ các vết nứt bên ngoài. Nó bao gồm hai máy cắt để sử dụng xen kẽ. Nếu một chiếc bị hỏng, chiếc còn lại sẽ thay thế để phế hủy.Scrapers có thể được điều chỉnh và có chức năng nâng nhanh bằng camCó hai con lăn hỗ trợ bên dưới ghim dao, để chịu được quá mức của cào.



Làm mát bằng nước

Nó được sử dụng để làm mát khu vực hàn để đảm bảo ống thép được thẳng chính xác.



Thiết bị thẳng thắn thô

Một cái tên khác là đầu người Thổ Nhĩ Kỳ và được nêu ở phần cuối của nhà máy kích thước, nó được sử dụng để thẳng ống phẳng thô.Nó được tạo thành từ hai bộ bốn cuộn thẳng và đầu có thể xoay và điều chỉnh cho phải và tráiNó sử dụng đường ba điểm để ống thép thẳng.





Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện 1

Bộ phận trục cardan

Nó được sử dụng để kết nối hộp số và đứng cuộn ngang, nó cũng kết nối hộp số chính và hộp số mở rộng.trục truyềnĐúng vậy.có lợiđể sử dụng, duy trì, thay đổi và phù hợp, cũng sở hữu chức năng bảo vệ quá tải cho đứng ngang.

hộp số giảm tốc

Đơn vị giảm tốc áp dụng máy giảm tốc vòng cung vít thứ cấp. Mỗi máy giảm tốc bao gồm một cặp bánh răng vòng cung xoắn ốc và hai bánh răng hình trụ. Ưu điểm của hộp số giảm tốc độ là bền và bền,chi phí bảo trì và thay thế thấp- Vật liệu bánh răng nghiêng:20CrMnTi





5. 200 Kw máy hàn tần số cao

  • Loại làm mát từ nước sang nước
  • Tất cả trong một mô hình
  • Loại song song

Máy nghiền ống hàn tần số cao HG63x3.0mm Máy nghiền ống hàn thẳng điện 2
