Thông tin chi tiết sản phẩm:
Thanh toán:
|
Sức mạnh năng suất của nguyên liệu thô: | σs 365Mpa | Tên sản phẩm: | Máy nghiền ống hàn tần số cao 90m / phút 0,7-1,5mm |
---|---|---|---|
Độ dày: | 0,7-1,5mm | tối đa. Tốc độ sản xuất: | 20~90m/phút |
Chiều dài cắt cố định: | 4-10m | Phạm vi kích thước ống: | φ16~φ45mm |
Bảo hành: | Một năm | Loại hàn: | hàn tần số cao |
Từ khóa: | Máy hàn ống tần số cao | ||
Làm nổi bật: | Máy nghiền ống hàn tần số cao cr,Máy nghiền ống hàn tần số cao 0,7mm |
Dòng sản xuất ống hàn tần số cao HG32 được thiết kế để sản xuất các ống hàn có đường kính F16 ‰ 45 mm và đường kính 0,7 ‰ 1.5mm độ dày tường cũng như ống vuông và hình chữ nhật và ống biến dạng có kích thước tương ứngSử dụng thiết kế vượt qua cuộn, dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.
Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,Dòng sản xuất HG32 áp dụng kiểu thiết kế lỗ hai bán kính..
Các thông số chính và thông số kỹ thuật:
1.Vật liệu Thông số kỹ thuật:
Phù hợp với tiêu chuẩn YB189-64
Vật liệu: Thép carbon thấp và thép hợp kim thấp cho xây dựng
Chiều kính bên ngoài của cuộn dây:φ1000??φ1500mm
Trọng lượng cuộn: ≤ 2T
2Ống hàn thông số kỹ thuật:
(1) đường kính ống tròn:φ16 φ45mm
(2) Độ dày tường của ống:0.7 ∙ 1.5mm
(3) Độ dài cắt cố định: 49m
(4) Độ chính xác cắt ống: 0 ≈ 3mm
3. Tốc độ hình thành: 30 ~ 90m / min
4. Điện, nước và không khí
1 | Sức mạnh | Khối lượng điện của đường dây | Khoảng 250KW |
Nguồn năng lượng | 415V/50Hz/3phase | ||
2 |
Nước làm mát lưu thông |
Dòng chảy | 15T/h20 T/h |
Khối lượng | 20m3 | ||
3 |
Không khí nén |
Dòng chảy | 5m3/min |
Áp lực | 5kg/cm2 |
1.Máy mở cuộn
Máy mở cuộnNó có cấu trúc mở rộng kép và cantilever mandrels. Nó bao gồm hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.
Có hai nơm trên cơ thể chính. Mỗi nơm bao gồm bốn liên kết thanh có thể di chuyển theo chiều tròn cùng một lúc.Các liên kết bốn thanh trong hai nhóm được lắp đặt trên hai trục tương ứngĐược cung cấp bởi xi lanh không khí, chúng mở rộng và co lại theo chiều tròn. khi một nồi được mở ra, cái còn lại ở đầu kia co lại để tải một nồi mới và duy trì nó bằng cách mở rộng.sau đó được trang bị cánh tay che chắn trên ống dẫn để ngăn chặn cuộn dây bị nới lỏng trong quá trình mở cuộn. Khi hoạt động giải nén của trục trong khi làm việc được hoàn thành, kéo xuống trục kẹp vị trí và xoay trục 180 ° bằng tay. Sau đó đẩy trục kẹp trở lại khe vị trí của nó.Bây giờ cuộn dây mới là trong vị trí làm việcCác chu kỳ lặp lại theo cách này.
OD của cuộn | Φ1000-1500mm |
ID cuộn dây | Φ480-520mm |
Chiều rộng của dải | 50-140mm |
Độ dày của dải | 0.7-1,5mm |
Trọng lượng dải | Max2T |
Loại mở rộng | Tăng cơ khí |
Ngừng lại | Lái xe bằng khí nén |
2.Máy cắt và hàn
Máy cắt và hànđược sử dụng để cắt các đầu bất thường của các dải và sau đó kết nối các dải bằng cách hàn.
Chiều rộng dải | 50-140mm |
Độ dày hàn | 0.7-1,5mm |
Loại cắt | Máy cắt bằng tay |
Chế độ hàn | Hành động thủ công |
Áp lực khí nén | 0.5MPa |
Chu kỳ làm việc | Tối đa 300 giây |
3.Đơn vị tích tụ xoắn ốc ngang
Đơn vị này chính là bao gồm trong thiết bị vật liệu báo chí & mang, tích lũy lắp ráp, mang ra vật liệu đơn vị, đơn vị điều khiển điện.
(1) thiết bị vật liệu nhấn & mang: Nó chính là bao gồm khung, động cơ điện, đơn vị phanh, vòng tròn hướng chuyển giao trục sức mạnh của giảm tốc độ, nhấn & mang cuộn,Hệ thống không khí áp suất của cuộn hướng dẫn, đơn vị vận tốc kiểm tra; nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận chuyển vận tốc để hệ thống điều khiển điện,khi chúng tôi yêu cầu dừng mang vật liệu đến đơn vị này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang vật liệu cuộn bằng cách nghỉ ngơi, và cũng có thể điều chỉnh tốc độ để mang động cơ điện và đơn vị mang vật liệu tốc độ.
(2) Tập hợp khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ các vật liệu thép dải từ máy in & mang đơn vị và nó có thể được rút ra từ trung tâm gửi ra các vật liệu cuộn.
(3) Thiết bị vật liệu khởi động: bao gồm khung, cuộn hướng hướng dẫn, cuộn hướng dẫn của vị trí cao hoặc thấp hơn.Nó có thể mang thép dải để hình thành hệ thống và gửi thông tin vận tốc vật liệu thực hiện để thiết bị điều khiển điện.
(4) Các thông số kỹ thuật:
Phong cách làm việc:thay đổi vòng tròn
Ưu điểm:cất trữ vật liệu nhiều hơn, không bị đánh vào bề mặt thép.
Độ dày cuộn thép:0.7-1,5mm
chiều rộng:50-140mm
Khu vực lưu trữ:3.0 m2
Tốc độ vận hành vật liệu mang theo:Vmax=240m/min
Hình thức chèn: khí 6Mpa
Công suất động cơ điện của máy in & mang: 11KW
Động cơ điện của khung tích lũy: 15KW

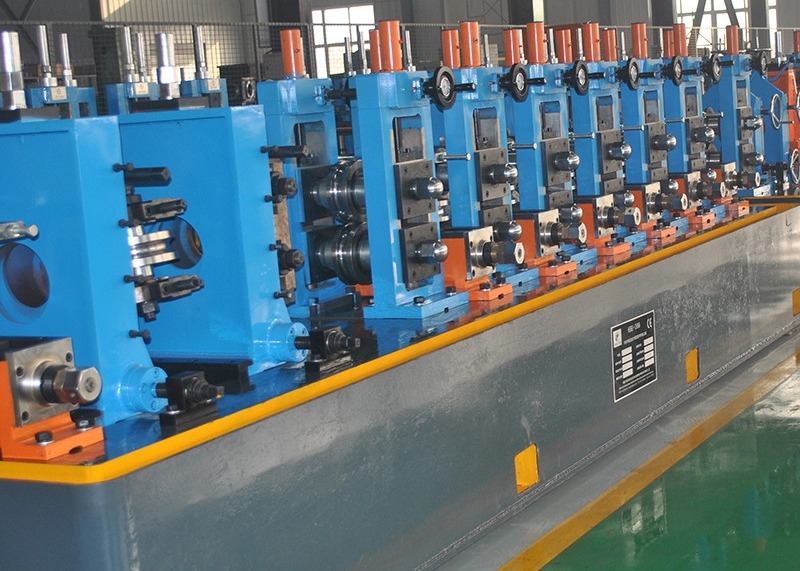

4.Xây dựng & kích thước
Xây dựng & Sizing Mill áp dụng nguyên tắc hình thành loại cuộn và hàn cảm ứng tần số cao.Dải được đưa vào máy hình thành bởi thiết bị cho ăn trong nhà máy và cuộn hình thành liên tục xoay và nhấn dải vào hình dạng cần thiếtDo da và hiệu ứng liên quan, dòng điện tần số cao tập trung vào khớp hàn được làm nóng nhanh chóng và đạt đến nhiệt độ hàn.Các đường may ống được hàn dưới áp lực của cuộn nénCác ống hàn hoàn thành với kích thước yêu cầu có thể được thu được sau khi làm mát, kích thước và thẳng ban đầu.
Tạo đường ống quá mức. |
VòngΦ16mm?? φ45mm Quảng trường 15x15mm-36x36mm Bốn góc 10x20mm-30x40mm |
Xây dựng độ dày tường ống |
Vòng0.7-1.5mm Phân tích 0,7-1,0 mm |
Tốc độ hình thành | 30-90m/min |
Số lượng giá đỡ hình thành, ngang | 8 |
Số lượng giá đỡ hình thành, dọc | 8 |
Số lượng giá đỡ đo, ngang | 6 |
Số lượng giá đỡ đo, dọc | 6 |
Đầu người Thổ Nhĩ Kỳ |
1 bộ 1套 |
Đường trục và vật liệu của giá đỡ cuộn ngang | Φ40mm, vật liệu 40Cr |
Đường kính trục và vật liệu của giá đỡ cuộn dọc | Φ25mm, vật liệu 40Cr |
Máy cắt Bur | 2 bộ 2 套 |
Động cơ chính | 55kW |
5.Máy cắt cưa
Máy cắt cưa được sử dụng để cắt chính xác ống theo chiều dài tự động trong điều kiện mà ống liên tục được cung cấp từ nhà máy với tốc độ cao.
Chiều kính của ống | Φ16-φ45mm |
WT của ống | 0.7-1,5mm |
Chiều dài cắt cố định | 4~12m |
Độ chính xác cắt | 0 ¢ 3 mm |
Máy cắt lưỡi cưa | AC7,5kW |
Động cơ lái xe | DC11kW |
Tốc độ cắt | Tối đa 90m/min |
6.Bàn cuộn, băng ghế và máy đóng gói
Các đường ống hoàn thành chạy dọc theo bảng cuộn và tự động được di chuyển lên băng ghế. sau đó máy đóng gói đơn giản đóng gói các đường ống hình lục giác.
Máy đóng gói đơn giản có chứa thùng chứa và thiết bị sắp xếp bằng động cơ khí.
Động cơ của băng ghế: 3KW.
7.Vòng xoắn:
Vật liệu:Cr12
