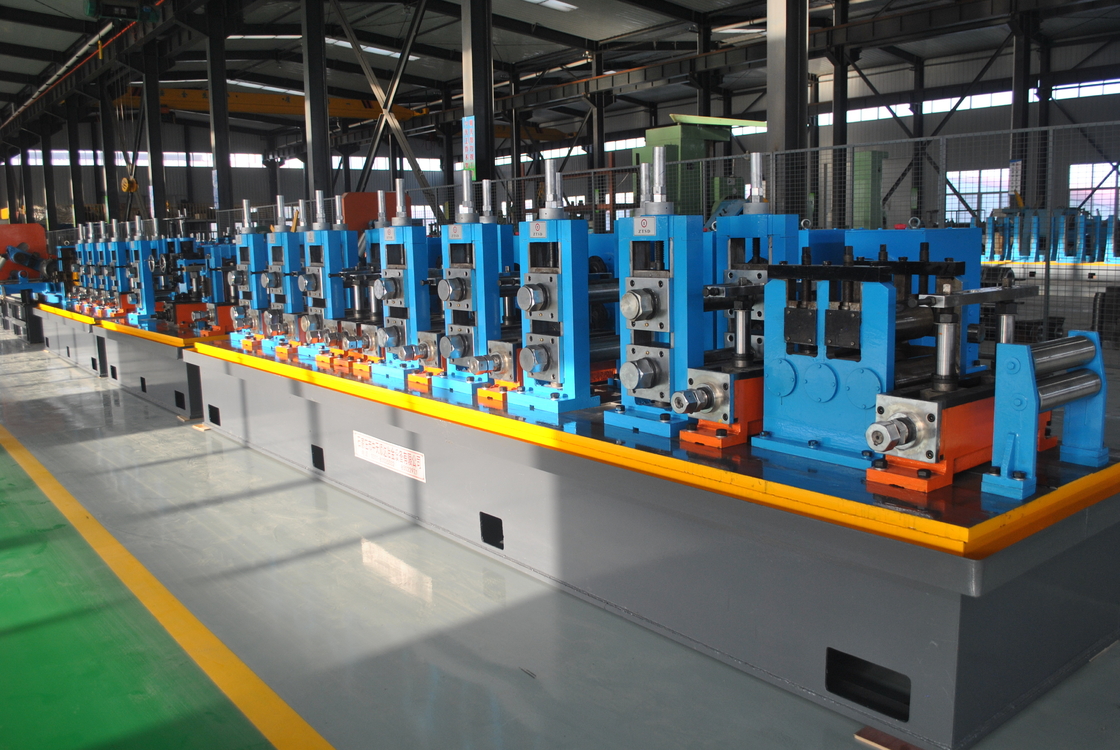

φ114 Hệ thống điều khiển tự động máy nghiền ống hàn tần số cao

1Chung Giới thiệu

Dây chuyền sản xuất ống hàn cao tần Ф114Q được thiết kế để sản xuất ống hàn có đường kính 20 ～ 114mm và độ dày thành 0,8 ～ 4mm cũng như ống hình vuông và hình chữ nhật và các mặt cắt hình thành có kích thước tương ứng.Các sản phẩm phù hợp với tiêu chuẩn BS / ASTM.Với những ưu điểm của thiết bị cùng loại trong và ngoài nước, từng bộ phận của dây chuyền sản xuất đều được thiết kế với những ý tưởng mới.Ứng dụng củaCông nghệ vượt trội của Đức, hệ thống điều khiển tự động PLC và bộ điều tốc kỹ thuật số Eurotherm của Anhđảm bảo rằng dây chuyền sản xuất hoạt động đáng tin cậy và vận hành và bảo trì dễ dàng.Là một trong những nhà nước tốt nhất, dây chuyền sản xuất cũng có thể sánh ngang với những dây chuyền tiên tiến trên thế giới.

2 Thông số kỹ thuật chính:

2.1 Thông số kỹ thuật chính:

2.1.1 Đường kính ống: Φ20 ～ Φ114mm

2.1.2 Độ dày của tường: 0,8 ～ 4mm (Tròn)

0,8 ～ 3mm (Sq. & Rect.)

2.1.3 Chiều dài ống: 4 ～ 7m

2.1.4 Độ chính xác theo chiều dài: 0--6mm (CNC / STD)

2.2 Điều kiện nguyên liệu:

2.2.1 Thép cacbon thấp và thép xây dựng hợp kim thấp

Đặc tính cơ học: σb≤500MPa, σs≤300MPa

2.2.2 Chiều rộng của dải: 60 ～ 360mm

2.2.3 Độ dày của dải: 0,8 ～ 4mm

2.2.4 Dia trong.của cuộn dây: 490 ～ 550mm

2.2.Dia ngoài.của cuộn dây: 900 ～ 1800mm

2.2.6 Trọng lượng của cuộn dây: ≤5t

2.3 Tốc độ hình thành: 20 ～ 70m / phút

2.4 Tổng công suất: phê duyệt.630kW

2.5 Khí nén:

2.5.1 Tốc độ dòng chảy: 4m³ / phút

2.5.2 Áp suất: 0,4 ～ 0,7MPa

2.6 Cấp nước

2.6.1 Đối với HF: tốc độ dòng chảy: 100l / phút

2.6.2 Để làm mát: tốc độ dòng chảy: 200l / phút

2.6.3 Áp suất: 0,1 ～ 0,25MPa

3Quy trình công nghệ:

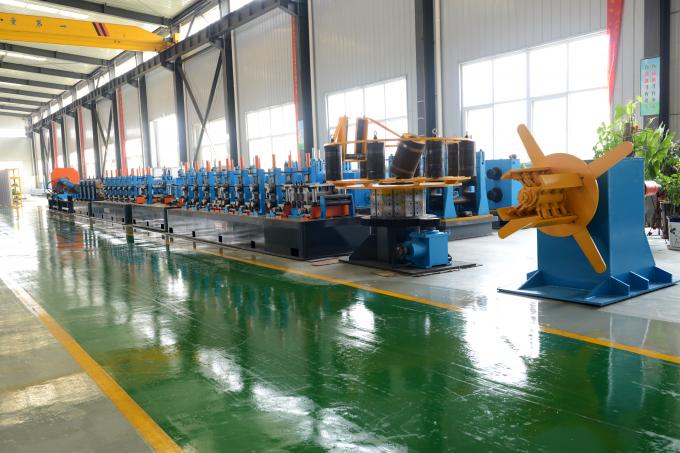

Mở rộng → Cắt và hàn đối đầu → Lưu trữ trong bộ tích lũy → Tạo hình → hàn → Làm nguội → Định cỡ → Cắt cưa bay → Thu ống

• Xưởng:

Rộng 8m, dài 100m, cao tối thiểu 5m tính từ Rãnh trần xuống đất.

• Điều khoản giao hàng:

- Giao hàng trong vòng 4 tháng sau khi nhận được khoản thanh toán trước

• Điều khoản thanh toán:

- 30%: Tổng số tiền đặt trước sẽ được T / T thanh toán cho Người bán trong vòng 15 ngày kể từ ngày ký Hợp đồng.Sau đó Hợp đồng có hiệu lực.

- 70%: Trước khi gửi hàng bằng L / C.

• Bảo hành chất lượng và dịch vụ

Dịch vụ trước khi bán hàng:

· Chúng tôi có thể cung cấp hình ảnh của thiết bị đã hoàn thành trước khi giao hàng để đảm bảo tính xác thực của sản phẩm của chúng tôi.

· Nếu chính phủ không cho phép người bán rời Trung Quốc và đến quốc gia của khách hàng để gỡ lỗi thiết bị, chúng tôi sẽ cung cấp hướng dẫn trực tuyến từ xa cho kỹ sư của người mua và cố gắng hết sức của người bán để cung cấp bố cục rõ ràng và đầy đủ để giúp người mua thiết bị cài đặt và vận hành.

· Nếu chính phủ Trung Quốc có thể cho phép người bán rời khỏi Trung Quốc và đến quốc gia của khách hàng để gỡ lỗi thiết bị, chúng tôi sẽ cử kỹ sư đến đó như mô tả bên dưới:

Thiết bị đến tay người mua, nhân viên dịch vụ kỹ thuật tại hiện trường gỡ lỗi, bảo trì, vận hành thiết bị, vận hành thử, hướng dẫn vận hành và bảo trì, chịu trách nhiệm đào tạo kỹ thuật cho nhân viên vận hành và bảo trì thiết bị của người mua.

Thời gian gỡ lỗi là một tháng, trong vòng một tháng Người mua cần trả lương kỹ sư 150,00 EUR một ngày cho một người, việc cung cấp bộ điều khiển cho chuyến đi khứ hồi, cũng cần cung cấp chi phí địa phương, như thực phẩm, phòng và chuyển đổi. người mua lý do, trì hoãn thời gian gỡ lỗi, người mua cần phải trả cho kỹ sư 150,00 EUR một người một ngày.

Số lượng kỹ sư vận hành thử thiết bị: Ít nhất ba người.

Dịch vụ sau bán hàng:

Người sử dụng tuân thủ các quy tắc, trong điều kiện thiết bị hoạt động bình thường, kể từ 12 tháng kể từ ngày thiết bị xuất xưởng, như tác động tích cực đến chất lượng sử dụng, hư hỏng bộ phận dẫn đến thiết bị không thể hoạt động bình thường, nhà máy sẽ cho sửa chữa hoặc thay thế miễn phí. Thời gian gỡ lỗi là một tháng, trong vòng một tháng. Người mua cần trả lương kỹ sư 150,00 EUR một ngày cho một người, việc cung cấp bộ điều khiển cho chuyến đi khứ hồi, cũng cần cung cấp chi phí địa phương, như thực phẩm , phòng và chuyển đổi.Nếu vì lý do người mua, trì hoãn thời gian gỡ lỗi, người mua cần trả cho kỹ sư 150,00 EUR một người một ngày.

Số lượng kỹ sư vận hành thử thiết bị: Ít nhất ba người.

• Tài liệu kỹ thuật được cung cấp

● Hướng dẫn sử dụng (được cung cấp vào thời điểm một tháng trước thời điểm giao hàng)

● Giấy chứng nhận kiểm tra (được cung cấp tại thời điểm giao hàng)

● Đang tải đơn hàng (Được cung cấp tại thời điểm giao hàng)

● Bản vẽ bố cục (được cung cấp vào thời điểm một tháng trước thời điểm giao hàng)

● Bản vẽ nền đất (được cung cấp vào thời điểm một tháng trước thời điểm giao hàng)

● Sơ đồ nguyên lý điện

● Bản vẽ lắp ráp tổng thể của mọi đơn vị của đường

● Sơ đồ bộ phận của các bộ phận dễ bị tổn thương
