Tôi.Tóm lại

2.5️Bao gồm uncoiler, đầu thẳng và máy bình đẳng chích, cắt và hàn, tích tụ xoắn ốc.

II.Cơ bản Điều kiện:

2.1Bơm thép thông số kỹ thuật

2.11 Bụi tròn: φ25·φ63.5mm Độ dày:1-3mm

2.12 ống vuông: 20X20-50X50mm Độ dày: 1-3mm

2.2Dải thép

2.2.1 Chiều rộng thép dải: 70mm-200mm Độ dày thép dải:1-3mm

2.2.2 Vòng cuộn kẽm và HRC: δb≤500Mpa σs≤355MPa

2.2.3 Vòng cuộn dải thép: đường kính bên trong: Φ508mm (khách hàng xác nhận cuối cùng)

Độ kính bên ngoài: Φ1000mm-2000mm (khách hàng xác nhận cuối cùng)

2.2.4 Trọng lượng dải thép: Max 4.0T

2.3 Sức mạnh lắp đặt điện: khoảng 650KW Điện: 380V, 60Hz (khách hàng xác nhận cuối cùng)

III.Thiết bị cấu tạo và các thông số chính của đơn đơn vị:

• Hai lần. Khối nón Máy mở cuộn

Thiết bị này có kẹp nón kép. Máy mở đầu có cuộn báo chí. Đầu nón uncoiler kẹp cuộn thép với chức năng nón.Sau đó nhấn cuộn của đầu mở di chuyển xuống để thắt dây chuyền thép. Các nón uncoiler xoay, các đầu mở peeler lắc lên và gần với cuộn dây.

Độ kính bên trong của thép dải: Φ 508mm (đầu hàng cung cấp cuối cùng)

Độ kính bên ngoài của thép dải: Φ max = 2000mm

Độ rộng thép dải: 70mm-200mm

Độ dày thép dải: 1-3mm

Trọng lượng tối đa của thép dải: 4.0T

Sự mở rộng thủy lực

Phá khí

2. Straight đầu và chèn máy cân bằng

Đơn vị này chủ yếu được sử dụng để dẫn đầu ăn thép cuộn mới vào đơn vị làm phẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.

Công suất động cơ thẳng đầu:AC1.5KW

Áp lực chế biến:7Mpa

Đơn vị cân bằng với 2 cuộn và 5 cuộn cân bằng.

đường kính cuộn chèn:Ф140mm

đường kính cuộn làm bằng:Ф110mm

Động cơ chèn và cân bằng:15kw

3.Cảivà Máy hàn

Chức năng:

Nó được sử dụng để cắt song song đuôi của dải thép, vừa đi vào bộ tích lũy, và đầu của dải ra khỏi uncoiler, và sau đó hàn chúng lại với nhau.

Cấu trúc:

Hydraulic Coi và hàn bằng tay Chiều rộng thép dải: 70mm-200mm

Độ dày thép dải: 1-3mm

Cách tập trung: thủ công

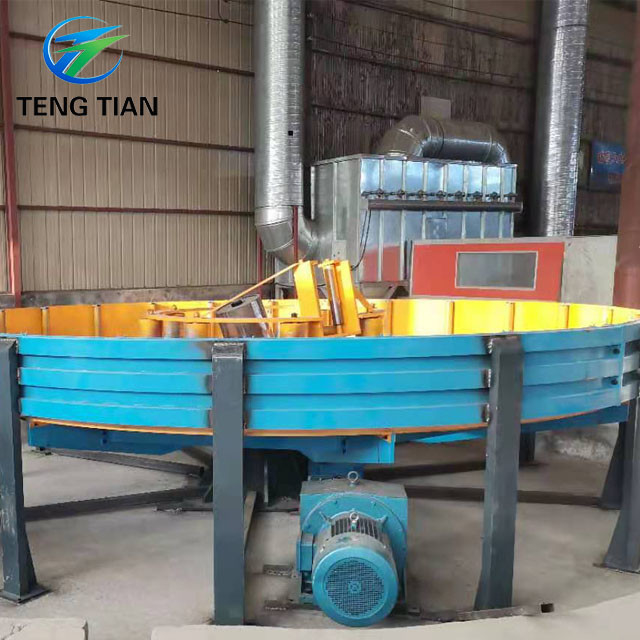

4.SBộ tích tụ piral
