Trung tâm gia công CNC mạnh mẽ Máy làm ống thép 6m/min

Trung tâm gia công CNC mạnh mẽ Máy làm ống thép 6m/min
Trung tâm gia công CNC mạnh mẽ Máy làm ống thép 6m/min Trung tâm gia công CNC mạnh mẽ Máy làm ống thép 6m/min

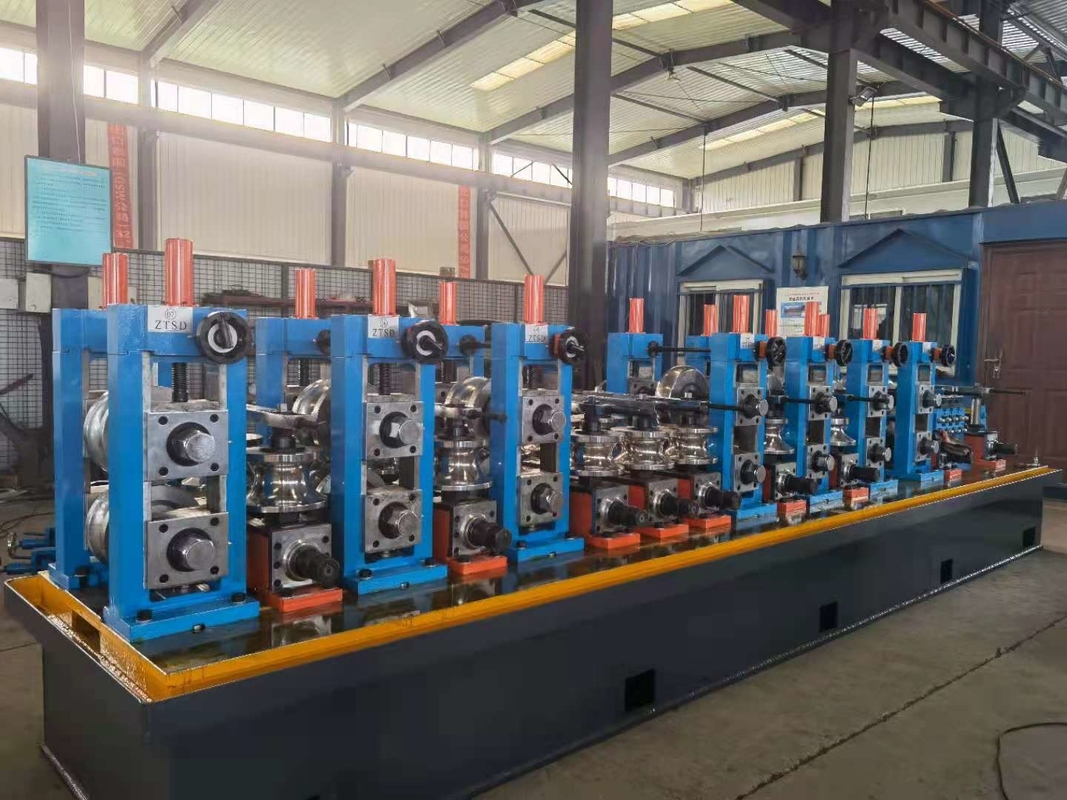

Hình ảnh lớn :  Trung tâm gia công CNC mạnh mẽ Máy làm ống thép 6m/min

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: i50
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Uncoiler: Bộ tháo cuộn một chiều Dải thép có thể tải: 3T
Phạm vi kích thước ống: φ12-φ76mm Độ dày: 0,5-2mm
tối đa. Tốc độ sản xuất: 0-6m/phút Chiều dài cắt cố định: 6-8M
Bảo hành: Một năm Loại hàn: hàn tần số cao
Làm nổi bật:

Máy làm ống thép cnc

,

máy làm ống thép mạnh mẽ

,

máy sản xuất ống thép mạnh mẽ



Điểm mộtMô hình, số lượng và giá cả.

Mô hình Đơn vị Qty Nhận xét

TTSS- 150.

Máy chế tạo ống

tập hợp 1

l Chiều kính: Ф12-76mm

l Độ dày: 0,5-2,0 mm

l Tốc độ: 0-6m/min

Tôi.Hai lần.Động cơ lái: Siemens

l chủ yếu là động cơ: phía trước 11kw, phía sau 7.5kw

l Inverter:DaYuanThương hiệu

Tôi.MCB: thương hiệu Schneider

Tôi.Hệ thống nghiền tự động

l Màn cắt kim loại

L giữ mạnh hơn

Máy hàn Argon tập hợp 1

l Khả năng: Dưới 2,0mm

L 500A

F12.7mm

Các bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs

F19.05mm

bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs

F25.4mm

bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs

F32mm

Các bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs

F38.1mm

bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs

F50.8mm

bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs

F62mm

bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs

F76mm

bộ cuộn

tập hợp 1

1 Vật liệu:Cr12MoV

L 54pcs





Điểm 2.Các thành phần của máy làm ống:

1. Uncoiler: Uncoiler một chiều.

(1) Thép dải có thể tải: 3T.

(2) Máy mở rộng bằng tay.

(3) Chiều rộng cuộn tối đa: 250 mm

(4) Max coil OD: 1.800 mm

(5) ID cuộn: 350 ~ 510 mm



1. Đơn vị hình thành:



(1) Nắp dẫn, 1 bộ.

(2) Đứng ngang, 7 bộ. vật liệu của trục ngang là40Cr, và trục được xử lý với tempering, cao tần số quen, mài chính xác, phòng chống rỉ sét, các vật liệu của đứng là làHT200.

(3) Đứng thẳng đứng, 7 bộ, vật liệu của trục thẳng đứng là40Cr, và trục được xử lý với tempering, cao tần số quen, mài chính xác, phòng chống rỉ sét, các vật liệu của đứng là làHT200.

(4) Lục ngang O.D. làF50mm, trục dọc O.D. làФ30mm.

(5) Hộp giảm tỷ lệ cố định, 1 bộ.

(6) giường máy, 1 bộ.

(7) Hệ thống kết nối trục truyền phổ quát, 1 bộ.

(8) Động cơ Siemens Drive, 1 bộ.

(9) Cuộn kẹp trục dọc, 5 bộ.

  • Hệ thống hàn:
  • Trình đứng dọc, 2 bộ, vật liệu của trục dọc là40Cr, và trục được xử lý với tempering, cao tần số quen, mài chính xác, phòng chống rỉ sét, các vật liệu của đứng là làHT200.
  • TIG hàn, 1 bộ.
  • Độ dày hàn dưới 2,0 mm.
  • Hệ thống nghiền bên ngoài tự động:
  • Đầu nghiền, 3 bộ, hướng góc nhìn tuyến tính, 2 hướng góc nhìn cong.
  • Động cơ nghiền, 3 bộ.
  • Giường máy, 1 bộ.
  • Đứng thẳng đứng, 2 bộ..
  • Hệ thống làm mát, 1 bộ.
  • Bơm chu kỳ nước, 1 bộ.



  • Phần kích thước và thẳng:
  • Đứng ngang, 4 bộ, vật liệu của trục ngang là 40Cr, và trục được xử lý với thấm, quen tần số cao, mài chính xác, ngăn ngừa rỉ sét,vật liệu của các giá đỡ là HT200.
  • Đứng thẳng đứng, 4 bộ, vật liệu của trục thẳng đứng là 40Cr, và trục được xử lý với hàn, cao tần số quen, mài chính xác, phòng chống rỉ sét, vật liệu của đứng là HT200.
  • Đường ngang là 50mm, chiều dọc là 30mm. Đầu Thổ Nhĩ Kỳ, 1set, đầu Thổ Nhĩ Kỳ là 30mm.



  • Hệ thống truyền động hộp giảm tỷ lệ cố định, 1 bộ.
  • Giường máy, 1 bộ.
  • Hệ thống kết nối trục truyền phổ quát, 1 bộ.
  • Động cơ Siemens Drive, 1 bộ.
  • Thiết lập tự động và hệ thống cắt cưa tròn, 1 bộ.
  • Hệ thống điều khiển, 1 bộ.
  • Đầu cắt cưa tròn, 1 bộ.
  • Cắt xe tải, 1 set.
  • Đơn vị cắt hộp.
  • Giường máy, 1 bộ.
  • Đếm ống, 1 bộ.



  • Đi ra khỏi bàn, 1 bộ.
  • Bàn chạy tự động, 1 bộ.
  • Xylanh, 1 pc.
  • Sự hình thành của một công tắc, 1 pc.
  • Hệ thống điều khiển điện:
  • Hệ thống điều khiển điện cho máy ống, 1 bộ.
  • Nút dừng.
  • Xếp hạng cho các máy:

VHVHVHVHVHVH QVQVQ VHVHVH ((TH1)) V

V: Dọc H:Xương ngang Q: Đầu nghiền TH: Đầu Turk

ĐiểmBa.Các thông số kỹ thuật cho các khuôn cuộn của máy ống:

(1) Vật liệu: Các thông số kỹ thuật cho khuôn cuộn của máy ống:

A. Sử dụng vật liệu Cr12MoV, độ cứng ≥HRC60 ~ 63, quy trình CNC.

B. Quá trình: rèn - cưa - quy trình máy thông thường - khoan - quy trình máy thông thường - CNC - mài - dập - trong và bên ngoài mài quy trình.

Trung tâm gia công CNC mạnh mẽ Máy làm ống thép 6m/min 0
