Máy làm ống thép hàn tần số cao Cnc 12mm MS Tube Mill Machine

Máy làm ống thép hàn tần số cao Cnc 12mm MS Tube Mill Machine
Máy làm ống thép hàn tần số cao Cnc 12mm MS Tube Mill Machine Máy làm ống thép hàn tần số cao Cnc 12mm MS Tube Mill Machine

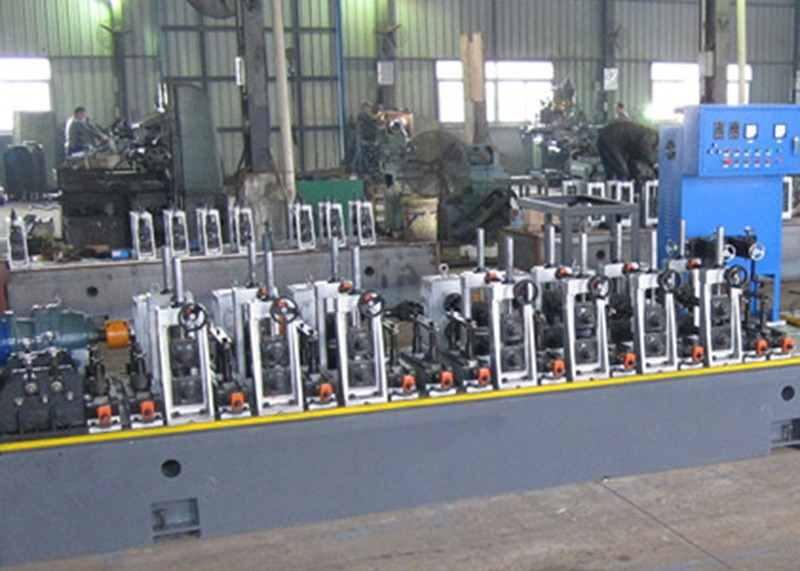

Hình ảnh lớn :  Máy làm ống thép hàn tần số cao Cnc 12mm MS Tube Mill Machine

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: SS60
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Sức mạnh năng suất của nguyên liệu thô: σs 235Mpa Độ bền kéo của nguyên liệu thô: σb 500 Mpa
Phạm vi kích thước ống: φ12-φ60mm Độ dày: 0,4-1,8mm
tối đa. Tốc độ sản xuất: 20-120m/min Chiều dài cắt cố định: 6-8M
Bảo hành: Một năm Loại hàn: hàn tần số cao
Làm nổi bật:

Máy sản xuất ống thép hàn tần số cao

,

Máy làm ống thép 12mm

,

Máy sản xuất ống thép 12mm



Máy xay ống MS Cnc 12mm có tần số cao


Dòng sản xuất ống hàn tần số cao được sử dụng để sản xuất ống thép cacbon hàn điện có đường kính Φ12-Φ60mm và độ dày tường 0,4-1,8mm.Thiết bị có độ chính xác cao và ổn định tốt. Các thiết bị chính được xử lý bởi trung tâm gia công CNC để đảm bảo độ chính xác của mỗi bộ phận, để đảm bảo độ chính xác của toàn bộ máy và đảm bảo chất lượng của sản phẩm.





(1)Các thông số kỹ thuật vật liệu:
Vật liệuThép carbon
Tính chất cơ họcδs≤500Mpa δb≤235Mpa
Chiều rộng dải36-190mm
Độ dày dải:0.4-1.8mm
Chuỗi đường kính bên trong của cuộnΦ460-Φ520mm
Chiều kính bên ngoài của cuộnΦ1200-Φ1800mm
Trọng lượng cuộn dây2.5T
(2) Thông số kỹ thuật của ống
Chiều kính ốngBơm tròn:φ12-φ60mm
Độ dày0.4-1.8mm
Chiều dài6-8m
Độ chính xác cắt ống±1,5mm
Tốc độ hình thành20-120m/min
(3)Người mua nên tự cung cấp
Xưởng làm việc80x6m, H>5m ((cẩu đến mặt đất)
Sức mạnhKhoảng 450KW 380V/50Hz/3phase
Nước làm mát lưu thông (toàn bộ hệ thống)

Dòng chảy:20T/h 30 T/h
Khối chứa: 40m3

Không khí nénDòng chảy:5m3/min 5-7kg/cm2

  • Máy mở cuộn

Các uncoiler là của cấu trúc của mở rộng đôi và cantilever mandrels.The cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.


OD của cuộnΦ1000-1800mm
ID cuộn dâyΦ460-520mm
Độ dày của dải0.4-1.8mm
Chiều rộng của dải36-190mm
Trọng lượng của dải đơnMax2.5T
Loại mở rộngHydraulic mở rộng
Ngừng lạiLái xe bằng khí nén




  • AMáy cắt và hàn ngoài điện

Sử dụng để cắt phần bất thường của đầu băng và đuôi, và sắp xếp đuôi băng của cuộn dây trước với đầu băng của cuộn dây tiếp theo, và hàn chúng lại với nhau để tiếp tục cung cấp cho vòng lặp.
Hình dạng cấu trúc: giường hàn cắt, thiết bị cho ăn ngắt, thiết bị tập trung kép, hệ thống cắt cắt kép, hệ thống tấm cắt, hệ thống lái tấm hàn đáy, vv


Chiều rộng dải36-190mm
Độ dày hàn0.4-1.8mm
Loại cắtDòng khí
Chế độ hànTự động
Áp lực thủy lực8MPa
Chu kỳ làm việcTối đa 300 giây






  • Bộ sạc dọc

Máy này là giữa máy hàn cắt và máy chủ (máy tạo kích thước), sử dụng cho sau khi một cuộn thép dải được sử dụng, trước khi cuộn dải tiếp theo được chuẩn bị từ mở vòng,cắt và thời gian hàn đệm để đảm bảo rằng các máy chủ (thiết kế máy móc) sản xuất liên tục và lưu trữ đủ thép dải.

thông số kỹ thuật:

phong cách làm việcthay đổi vòng tròn
vận chuyển vật liệu đi tốc độVmax = 240m/min
lợi thếNhiều tài liệu hơn, không có đình công.
Hình thức chènDòng khí, 6Mpa
Chiều kính của bộ sạc4.0 M
Điện động cơ của máy in & mang15KW
Động cơ điện của khung tích lũy22KW
  • Xây dựng Kích thước

Định dạng đơn vị:
1) Phần hình thành:
Phần này được sử dụng để ép dải thép vào một hình dạng cụ thể, để lại một khoảng trống để hàn.

2) 250KW Máy hàn tần số cao (đồ thép không gỉ đặc biệt):

Máy hàn HF được thiết kế để hàn cảm ứng đường ống và làm việc liên tục.Toàn bộ thiết bị đạt được chức năng kiểm soát liên kết thiết bị và chẩn đoán lỗi bởi hệ thống PLC, tượng làm việc được quan sát bằng màn hình LCD.
3)Phần đánh bóng:
Phần này được sử dụng để đánh bóng hàn, và thường được sử dụng cho các đường ống mỏng không phù hợp để cào.



  1. Sản phẩm:

Phần sưởi dùng môi trường kín và được lấp đầy nitơ để ngăn ống oxy hóa và đổi màu trong quá trình sưởi.
5)Phần đo:

Sản phẩm hoàn thành hình dạng thích hợp và thẳng.




Tạo đường ống quá mức.Vòng: Φ12-60mm
Xây dựng độ dày tường ống0.4-1.8mm
Tốc độ hình thànhTối đa 120m/min
Số lượng giá đỡ hình thành, ngang8
Số lượng giá đỡ hình thành, dọc9
Đứng bánh xe hướng dẫn1
Đứng cuộn nén1
Đứng đan sắt1
Làm bóng4Sets
Sản xuất dầu15M
Số lượng giá đỡ đo, ngang6
Số lượng giá đỡ đo, dọc6
Đầu người Thổ Nhĩ Kỳ2 bộ
Đường trục và vật liệu của giá đỡ cuộn ngangΦ60mm, vật liệu 40Cr
Đường kính trục và vật liệu của giá đỡ cuộn dọcΦ35mm, vật liệu 40Cr
Động cơ chính90kw + 45kw + 45kw




  • Máy đâm và cắt

Phạm vi cắt dài: 6-8 métTốc độ tuyến tính tối đa: 120m/min.
Độ chính xác cắt dài: ± 1,5mm (sự biến động tốc độ đường không vượt quá 2%)
Động cơ lái xe: 15KW
Chế độ cắt: thủy lực
Động cơ trạm thủy lực:11KW động cơ AC


  • Vòng lăn vận chuyển


Các đường ống hoàn thành chạy dọc theo con lăn Transit và tự động được di chuyển lên băng ghế.
Động cơ: 3kw
Chiều dài: 18m


  • Vòng xoắn

Vật liệu: Cr12moV
