Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Dây chuyền rạch ZTL-13X1600 Máy rạch thép HRC carbon thấp | Độ dày cuộn dây: | 4~13mm |
---|---|---|---|
chiều rộng cuộn dây: | 600-1600mm | Chiều kính bên trong: | Φ610/Φ760mm |
Chiều kính bên ngoài: | Φ1500-Φ2200mm | Tốc độ máy xén: | 3. 10-40m/phút |
Bảo hành: | Một năm | Vật liệu: | HRC carbon thấp |
Làm nổi bật: | Máy cắt thép HRC,Máy cắt thép carbon thấp |
ZTL-13x1600 Line Line Line carbon HRC Máy rạch thép HRC
Tham số kỹ thuật chính
1. Đặc điểm kỹ thuật vật chất
Chiều rộng cuộn 600-1600mm
Trọng lượng cuộn ≤35 t
Đường kính bên trong φ610/φ760mm
Đường kính ngoài φ1500 -2200mm
2. Thông số kỹ thuật thành phẩm
Số slitter (cạnh loại trừ)
Đường kính bên trong φ610/φ760mm Trọng lượng cuộn dây 35T
Đường kính ngoài φ1500 -2200mm
Chiều rộng độ chính xác ± 0,15 mm (độ dày 0,75-3,0) ± 0,20 mm (độ dày 4-13) Độ chính xác của Burr ≤5%độ dày tấm dày
Lưỡi dao mới hoặc khoảng cách lưỡi thích hợp
3. Tốc độ trượt 10-40m/phút
4. Dữ liệu thiết bị
(1) Sức mạnh
Điện áp 380V
Tần số 60Hz
Đã cài đặt nguồn khoảng.350kw
(2) Sức mạnh không khí
Áp suất 0,4-0,8MPa
Nhu cầu không khí 3M3/phút (trạng thái nén)
(3) Hướng hướng đối diện với bảng điều khiển hoạt động, từ trái sang phải (khách hàng đã chọn)
5. Vẽ tranh theo yêu cầu của người mua
KHÔNG. | Tên | Số lượng | Lưu ý | |||||||||
1 | Cuộn xe tải | 1 | Bộ | |||||||||
2 | Không được chăm sóc | 1 | Bộ | |||||||||
3 | Thiết bị hàng đầu áp lực | 1 | Bộ | |||||||||
4 |
Kẹp & Leveler |
1 | Bộ | |||||||||
5 | Máy cắt chéo | 1 | Bộ | |||||||||
6 | Tập trung con lăn dọc | 1 | Bộ | |||||||||
7 | Máy cắt đĩa | 1 | Bộ | |||||||||
8 | rewinder cạnh | 1 | Bộ | |||||||||
9 | Bảng điều khiển Tắt bộ tích lũy | |||||||||||
10 | Thiết bị khuyến nông | |||||||||||
11 | cuộn dây | 1 | Bộ | |||||||||
12 | dỡ xe cuộn | 1 | Bộ | |||||||||
13 | Hệ thống thủy lực |
1 |
Bộ |
|||||||||
14 | Hệ thống điện |
1 |
Bộ |
|||||||||
15 |
Bu lông và phụ kiện neo |
1 |
Bộ |
Mô tả cấu trúc thiết bị
1tải xe:
1.1 Giá lưu trữ:
Chức năng: Tạm thời lưu trữ băng và cuộn dây để nhập liên tục vào thiết bị. Đặt cuộn dây lên giá đỡ vật liệu bằng cần cẩu, và vận chuyển cuộn dây đến máy đẩy bằng xe đẩy.
Yêu cầu kỹ năng:
Lưu trữ băng và cuộn: 2 nhóm
Đường kính ngoài cuộn dây: φ1500 ~2200 mm
Chiều rộng cuộn: 600 ~ 1600mm
Trọng lượng cuộn tối đa: 35 T
1,2Đang tải xe:
Chức năng: Được sử dụng để chuẩn bị cuộn dây và gửi các cuộn dây vào trung tâm của decoiler.
Cấu trúc: Nó bao gồm thân xe, thiết bị đi bộ, thiết bị nâng và thiết bị truyền tải.
Yêu cầu kỹ năng:
Đường kính ngoài của cuộn thép: φ1500 ~2200 mm
Đường kính bên trong: 610, φ760 mm
Chiều rộng: 600 ~ 1600 mm
Tốc độ di chuyển của xe đẩy: ~ 5 m/phút
Khoảng cách di chuyển của xe đẩy: ~ 6m
Công suất động cơ truyền: AC3 kW
Nâng đường kính xi lanh thủy lực × đột quỵ: φ220 × 900 mm
Hệ thống thủy lực Áp suất làm việc: 8-10 MPa
Lực đẩy trên: 37T (10MPa)
Trọng lượng cuộn tối đa: 35 T
2,UNCTHER:
Chức năng: Nó được sử dụng để mang cuộn dây thép, cuộn thép quay hợp tác với con lăn áp suất thẳng và xẻng để tháo rời cuộn dây thép. Căn chỉnh trung tâm của cuộn thép với đường trung tâm của thiết bị. Decoiler có một thiết bị phanh vi mô để ngăn cuộn dây quay trở lại và nới lỏng trong khi tắt máy khẩn cấp. Khi chiếc xe cuộn vận chuyển cuộn dây thép vào trung tâm của unciler, đầu côn bên trái và phải của unciler hỗ trợ và kẹp cuộn dây thép, sau đó động cơ của unciler hợp tác với con lăn áp suất và lưỡi dao để mở cuộn thép, và gửi đầu của dải thép vào. Trong bộ cân bằng, sau khi vành đai thép được đưa vào bộ san bằng nhúm, bộ ly hợp của unciler được mở và phanh thiết bị phanh vi mô. Nếu trung tâm của dải thép không trùng với đường trung tâm của thiết bị sau khi dải thép đi vào bộ san bằng, đầu bên trái và bên phải của unciler có thể được di chuyển sang trái hoặc phải để căn chỉnh trung tâm của dải thép vào đường trung tâm của thiết bị. Các đầu côn bên trái và phải của decoiler cũng có thể di chuyển sang trái hoặc phải chỉ bằng một đầu.
CẤU TRÚC: Thiết bị chuyển tiếp đầu trái và bên phải, hộp đầu hình đôi, thiết bị phanh vi mô, thiết bị truyền và cơ sở.
Yêu cầu kỹ năng:
Đường kính ngoài của cuộn thép: φ1500 ~2200 mm
Đường kính bên trong cuộn dây thép: φ610, φ760mm
Chiều rộng: 600 ~ 1600 mm
Độ dày: 4 13mm
Chế độ chuyển động đầu hình nón: ổ đĩa thủy lực
Đường kính xi lanh thủy lực di động đầu hình nón: φ125/φ90 mm
Mẫu đầu hình nón: Mở rộng và co thắt thủy lực
Mở rộng đầu hình nón đường kính xi lanh thủy lực: φ140/φ100 mm
Mở ra động cơ chính: AC4KW
Tốc độ thư giãn: ~ 5,5m/phút
Phương pháp phanh: phanh đĩa
Mô hình phanh: Phanh 3 × ADH205
Phương pháp mở và đóng ly hợp: áp suất không khí
Ly hợp xi lanh lỗ khoan: φ100mm
3, máy san bằng chèn ép thẳng:
3.1,Thiết bị đầu thẳng:
Chức năng: Thiết bị đầu thẳng và xẻng được khớp với decoiler để tháo rời đầu đai thép và gửi đai thép vào máy san lấp đầu thẳng. Xẻng được kết hợp với con lăn áp suất đầu thẳng để duỗi thẳng đầu của dải thép và sau đó dải thép được gửi đến con lăn nhúm, và xẻng nằm trên loại thư giãn.
Hình thức cấu trúc: Loại thiết bị con lăn áp suất đầu thẳng, thiết bị xẻng, thiết bị xoay xẻng và các bộ phận khác.
Yêu cầu kỹ năng:
Chiều rộng: 600 ~ 1600 mm
Độ dày: 4 13mm
Mở ra hình thức: Khắc dầm trên
Xi lanh kính thiên văn xẻng: φ110/φ80mm
Xi lanh xoay lưỡi: φ140/φ100mm
Vật liệu lưỡi: 50mn
Xi lanh áp suất con lăn: φ125/φ90mm
Hình thức ổ đĩa con lăn: Động cơ thủy lực 1QJM43-4.0
Đường kính của con lăn áp suất: φ320mm
Xi lanh con lăn thẳng: φ125/φ90mm
Thiết bị lưỡi dao: lưỡi dọc
3.2Pinch sanking Machine
Chức năng: Thiết bị đầu thẳng, con lăn áp suất và xẻng, hợp tác với decoiler để tháo rời đầu dải thép và gửi dải thép đến máy san lấp. Con lăn Pinch được ép bằng thủy lực để kẹp đai thép và động cơ chính được xoay để gửi đai thép đến con lăn Pinch. Sau khi vành đai thép đi vào máy san lấp chụm, con lăn san lấp được ấn xuống một vị trí phù hợp để san bằng đầu dải. Phẳng, và gửi dải thép đến máy hàn mông cắt, và hợp tác với máy hàn mông cắt để hoàn thành hàn mông cắt.
Cấu trúc: Nó bao gồm thiết bị con lăn dọc, thiết bị con lăn Pinch, thiết bị con lăn san lấp mặt bằng, thiết bị truyền dẫn và các bộ phận khác.
Yêu cầu kỹ năng:
Chiều rộng: 600 ~ 1600 mm
Độ dày: 3 13mm
Hình thức và áp suất của Pinch Pinch: loại hai con lăn, áp suất thủy lực
Pinch Con lăn nhấn xuống xi lanh: φ14/φ100mm
Pinch Động cơ chính: AC22KW (Quy định tốc độ chuyển đổi tần số)
Hình thức truyền con lăn Pinch và san lấp mặt bằng: hoạt động hoàn toàn lên xuống
Đường kính con lăn Pinch × Chiều dài: φ230 × 1700mm
Vật liệu của Pinch Pooller: 42crmo
Tốc độ tăng cấp hoạt động: ~ 7m/phút
Dạng con lăn san bằng và nhấn xuống: hai loại trên ba con lăn trên, thủy lực nhấn xuống
Pinch Con lăn nhấn xuống xi lanh: φ200/φ140mm
Đường kính × Chiều dài của con lăn san lấp: φ200 × 1700mm
Vật liệu con lăn san lấp: 42crmo
Cuộn độ cứng và độ sâu: HRC58-62, Độ sâu: 5-8mm
Đường kính cuộn dọc × Chiều cao: φ200 × 300mm
Cấu trúc con lăn dọc: Con lăn dọc hình chữ I
Vật liệu con lăn dọc: 42crmo
Động cơ điều chỉnh chiều rộng con lăn dọc: 2 × AC2.2kW
Phương pháp mở và đóng ly hợp: áp suất không khí
Ly hợp xi lanh lỗ khoan: φ100mm
4, máy cắt chéo (cắt thủy lực)
Chức năng: Nó được sử dụng để cắt đầu đai thép, cấu trúc là một máy cắt chém. Cấu trúc máy cắt chéo được trang bị một thiết bị điều chỉnh nhanh để giải phóng mặt bằng của lưỡi cắt trên và dưới.
Yêu cầu kỹ năng:
Góc cắt: 2,5 °
Phương pháp điều chỉnh phản ứng dữ dội của lưỡi: điều chỉnh máy lập dị
Kích thước của phản ứng dữ dội của lưỡi cắt: hiển thị trên mặt số
Phạm vi điều chỉnh của phản ứng dữ dội của lưỡi cắt: 0,1 1mm
Chiều rộng hiệu quả của lưỡi cắt: 1700mm
Cắt phần Lưỡi dao Kích thước: 850 × 140 × 35mm
Độ dày cắt: 4 ~ 13 mm (Q355)
Cắt vật liệu lưỡi: 6CRW2SI
Lỗ khoan xy lanh cắt thủy lực: φ320/φ180mm
Áp lực thủy lực cắt: 8 ~ 12MPa
Biểu mẫu cắt: Cắt trên
Chức năng: Ngăn chặn dải chạy ra, với chức năng điều chỉnh định tâm và chiều rộng. Máy này được mở và đóng bên trái và bên phải bằng con lăn dọc được điều khiển bởi xi lanh dầu, do đó thép dải đi vào phần cắt của đĩa trơn tru và không đi chệch hướng trong quá trình cắt.
Cấu trúc: Nó bao gồm một thiết bị con lăn dọc điều khiển động cơ, thiết bị con lăn NIP và các bộ phận khác.
Yêu cầu kỹ năng:
Phạm vi điều chỉnh chiều rộng: 600 ~ 1600mm
Xi lanh điều chỉnh chiều rộng bằng thép dải: φ125/φ90mm
Đường kính con lăn dọc × Chiều cao: φ200 × 240mm
Cấu trúc con lăn dọc: Con lăn dọc
Vật liệu con lăn dọc: 42crmo
Trung tâm cuộn dọc Đường kính cuộn chuyển tiếp × Chiều cao: φ160 × 200mm
Mô hình xi lanh mặt trước và sau thẳng đứng: φ63/φ45mm

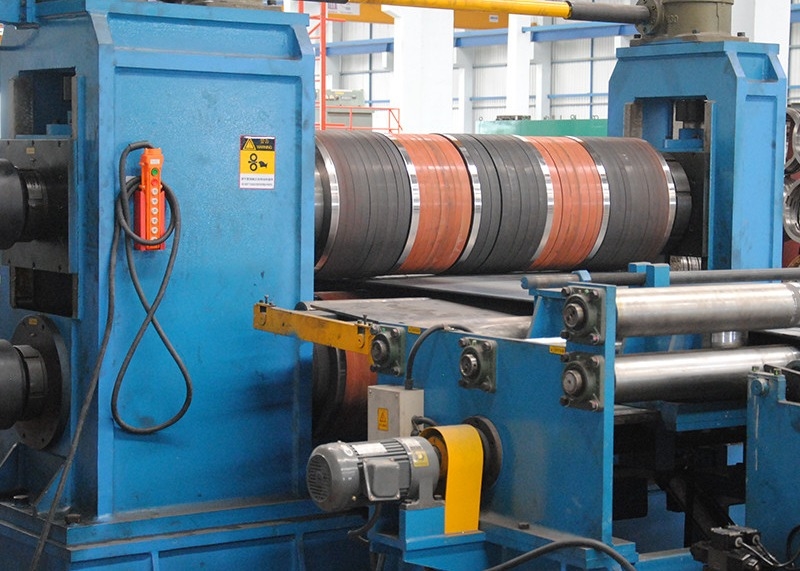

6, máy cắt đĩa
Chức năng: Máy này là một trong những thiết bị chính trong bộ phận rạch. Mục đích của nó là cắt các cuộn dây thép rộng thành các cuộn dây thép hẹp có chiều rộng khác nhau và cung cấp khoảng trống cần thiết cho các đơn vị ống hàn, đơn vị uốn lạnh, v.v.
Cấu trúc thiết bị: Nó bao gồm thân máy cắt đĩa, thiết bị truyền tải, v.v. Thân máy cắt đĩa bao gồm ba vòm, có thể cung cấp hỗ trợ rất đáng tin cậy.
Yêu cầu kỹ năng:
Đường kính của trục cắt: φ360mm
Vật liệu trục công cụ: 42crmo
Độ cứng và độ sâu của việc làm nguội trục cắt: HRC58-62, Độ sâu: 5-8mm
Thông số kỹ thuật của lưỡi cắt: φ360 × 600 × 30 mm
Vật liệu cắt cắt: H13K
Spacer: 45#Thép
Vòng cao su: Polyurethane
Động cơ chính: DC160KW, 1500R/phút (Z4-250-12)
Mô hình khử bề mặt răng cứng: ZSY400-80
Tốc độ cắt: 10 ~ 40 m/phút
Ổ đĩa trầm cảm: Pin bánh xe cycloid động cơ AC2KW với bộ nâng vít bánh răng sâu
Mô hình trục Cardan: SWC315DH2
Phương pháp thay đổi công cụ: Cổng sau khi xi lanh thủy lực di chuyển
Lỗ khoan xi lanh: φ110/80mm

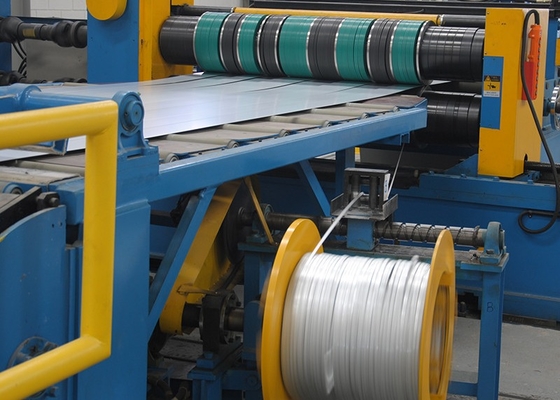

Chức năng: Máy được lắp đặt ở cả hai bên phía sau máy cắt đĩa và được sử dụng để uốn các cạnh phế liệu sau khi máy cắt đĩa được chia thành các dải.
Máy được điều khiển bởi một động cơ mô -men xoắn để điều khiển bộ giảm tốc để làm cho cạnh chất thải, sử dụng toàn bộ lực căng không đổi của động cơ mô -men xoắn để làm cho quá trình cuộn dây trơn tru. Khi cuộn dây cuộn được hoàn thành, xi lanh bên không có sức mạnh rút lại và xả để nhận ra xả tự động.
Yêu cầu kỹ năng:
Mẫu: Khai mạc và đóng cửa thủy lực đầu hình nón đôi
Lỗ mở và đóng xi -lanh đầu hình nón: φ63/φ36 mm
Thanh xoay xi -lanh: 50/φ36 mm
Tốc độ cuộn: 0-50m/phút
Đường kính của cuộn tiếp nhận: φ1000 mm
Điện cuộn cuộn dây: Động cơ mô-men xoắn YLJ180-160-4
Chiều rộng uốn: ≤half của chiều rộng và độ dày của bảng
8, vạtngười tích lũy
Chức năng: Nó được sử dụng để lưu trữ vành đai thép và điều chỉnh chênh lệch tốc độ giữa máy cắt đĩa và cuộn dây.
Yêu cầu kỹ năng:
Chế độ xoay cầu trung gian: thủy lực
Đường kính của xi lanh thủy lực: φ110/φ80mm
Chiều dài và độ sâu của looper: 6800 × 2120mm
Kích thước con lăn: φ105 × 1700mm
9, Thiết bị căng
Chức năng: Nó được sử dụng để tách dải cắt và nhận ra việc điều chỉnh độ căng và việc nâng pallet cung cấp cho cuộn dây.
Cấu trúc thiết bị: Nó bao gồm một thiết bị pallet, thiết bị con lăn nhấn, thiết bị con lăn dọc, thiết bị tách, thiết bị căng và thiết bị cho ăn.
Yêu cầu kỹ năng:
Động cơ điều chỉnh chiều rộng con lăn dọc: 2 × AC2.2kW
Đường kính con lăn dọc × Chiều cao: φ220 × 200mm
Cấu trúc cuộn dọc: cuộn dọc đơn
Vật liệu con lăn dọc: 42crmo
Mẫu cấu trúc căng thẳng: Hai người đứng đầu tiếp theo
Đường kính con lăn căng × Chiều dài: φ250mm × 1700mm
Số lượng con lăn căng: 3 con lăn
Vật liệu con lăn căng: 42crmo
Cuộn độ cứng và độ sâu: HRC58-62, Độ sâu: 5-8mm
Giảm căng căng: Áp suất thủy lực
Nhấn xuống xi lanh: φ140/φ100mm
Cho ăn bằng xi -lanh nâng hình trụ: φ110/63mm
Đường kính con lăn × Chiều dài: φ250mm × 1900mm
Đường kính của bộ tách: φ350 × φ190 × 10 (15) mm
Vật liệu phân tách: 50 triệu
10, cuộn dây
Chức năng: Cuộn dây là một trong những thiết bị chính trong bộ phận rạch. Nó chủ yếu cuộn dải sau khi rạch vào một cuộn dây và cung cấp chiều rộng cần thiết của cuộn dây cho đơn vị ống hàn, bộ phận uốn lạnh, v.v.
Cấu trúc thiết bị: Máy này bao gồm một động cơ, bộ giảm tốc, phanh, thiết bị lăn, thiết bị lăn phụ loại Gantry, trục uốn và thiết bị hỗ trợ cuộn. Trục uốn được mở rộng thủy lực và co lại và kẹp.
Yêu cầu kỹ năng:
Đường kính tối đa của cuộn: φ760mm
Trọng lượng cuộn tối đa: 35 tấn
Tốc độ cuộn: 10 ~ 40m/phút
Động cơ chính cho cuộn: DC250kW, 1500R/phút
Đường kính mở rộng và co lại đường kính xi lanh thủy lực: φ250/φ120 mm
Mẫu hàm reel: Hàm cơ khí
Đường kính xi lanh thủy lực của thiết bị lăn: φ125/φ90 mm
Vị trí vị trí của xi lanh lăn: cả hai mặt của hộp bánh răng
Đường kính xi lanh thủy lực xoay của thiết bị hỗ trợ reel: φ125/φ90 mm
Thiết bị ARM áp lực: Áp dụng loại Gantry
Xi lanh áp suất ngược: φ125/φ90 mm
11, dỡ xe đẩy
Chức năng: Máy được cài đặt dưới cuộn dây của dây và cùng với thiết bị lăn trong cuộn dây, cuộn thép cắt được dỡ từ cuộn và được gửi ra để được nâng lên bởi cần cẩu xưởng.
Cấu trúc thiết bị: Chủ yếu bao gồm cơ chế đi bộ, giá đỡ, xi lanh, đường ray dẫn đường, v.v ... Trung tâm của đường ray hướng dẫn được đặt một lần trong quá trình lắp đặt. Cơ chế di chuyển được điều khiển bởi một bộ giảm tốc cycloid để di chuyển xe đẩy và mặt bích xi lanh được kết nối với giá đỡ để làm cho nó tăng lên.
Yêu cầu kỹ năng:
Tốc độ di chuyển của xe đẩy: ~ 5 m/phút
Khoảng cách di chuyển của xe đẩy: 3,5m
Công suất động cơ truyền: AC3 kW
Nâng đường kính xi lanh thủy lực × đột quỵ: φ220 × 900 mm
Hệ thống thủy lực Áp suất làm việc: 8-10 MPa
Lực đẩy trên: 37T (10MPa)
Trọng lượng cuộn tối đa: 35 T
12ThìHệ thống điện và điều khiển
12.1 Điều kiện môi trường hệ thống điện
Nhiệt độ môi trường: -10
Độ ẩm: 95% mà không có sự ngưng tụ
Nguồn điện: 380/220V
Điều khiển điện: Không có rung mạnh và không lắp đặt khí ăn mòn
Kiểm soát dụng cụ: Không có bức xạ từ mạnh mẽ
12.2 Đặc điểm kỹ thuật tiêu chuẩn cho hệ thống điện
Tuân thủ GB50171 ---- 92 Bảng kỹ thuật lắp đặt điện, tủ điều khiển điện và thông số kỹ thuật kết nối mạch thứ cấp.
12.3 Yêu cầu về hiệu suất tổng thể
Điều khiển điện chủ yếu hoàn thành việc điều khiển và điều chỉnh quy trình của toàn bộ thiết bị và hoàn thành quá trình lồng vào nhau giữa các thiết bị liên quan trong thiết bị để đảm bảo rằng toàn bộ thiết bị đơn vị có thể thực hiện các hành động tương ứng và có trật tự bình thường, chính xác và chính xác theo các yêu cầu sản xuất và quy trình.
Các thành phần điện của hệ thống điện áp dụng các sản phẩm với hiệu suất tuyệt vời, và các thành phần điện, mét và các thiết bị khác được trưởng thành trong nước, sản xuất trong nước hoặc sản xuất tại quốc gia sử dụng công nghệ nước ngoài và có thể được mua trong nước được sử dụng trong hệ thống.
12.4 Cấu hình điện:
Thống đốc DC: Sê -ri Continental
PLC: Siemens
Các bộ phận sức sống áp suất thấp: Chint, LG
Các nút hoạt động: Chint, LG
Nội các điện: GGD
13ThìHệ thống thủy lực
Hệ thống thủy lực bao gồm trạm thủy lực, khối van, đường ống, v.v.
Áp lực làm việc hệ thống: 10; 12 MPa
Áp lực định mức của bơm dầu: 16 MPa
Tốc độ dòng chảy: 73,5 L/m đến
Phương tiện làm việc: Dầu thủy lực chống mặc N46#
Nhiệt độ dầu làm việc: 20 ~ 60C ○
Độ chính xác lọc: 30μm
Áp suất nước làm mát của trạm bơm thủy lực: 5-8kg/cm2
Lưu lượng nước làm mát: 80 ~ 120L/phút
Chất lượng nước làm mát: Nước sạch
Nhiệt độ nước đầu vào: ≤30 ℃
Hệ thống thủy lực áp dụng phương pháp làm mát nước vào mùa hè để đáp ứng các yêu cầu của hoạt động bình thường trong 24 giờ ở nhiệt độ phòng 40 độ; Vào mùa đông, nó có chức năng sưởi ấm điện, đáp ứng các yêu cầu của -20 độ để vận hành liên tục trong 24 giờ; Các thành phần thủy lực trên không rò rỉ dầu.
Hệ thống thủy lực sử dụng các thành phần thủy lực chất lượng cao trong nước và van điều khiển chính là Bắc Kinh Huade. Hệ thống thủy lực có tính đến các đặc điểm khí hậu cục bộ và áp dụng một thiết bị làm mát nước.
Bể dầu, đường ống và khớp áp dụng các đường ống liền mạch, và bể dầu có hệ thống tản nhiệt, thuận tiện cho việc đổ dầu và lấy mẫu dầu.
Cung cấp hệ thống thủy lực bao gồm: trạm thủy lực, đường ống bên trong, đường ống trung gian và đường ống trên tàu.
