Thép dải cuộn Hg63x4.0 Erw ống máy CE vượt qua cao tần số ống máy

Thép dải cuộn Hg63x4.0 Erw ống máy CE vượt qua cao tần số ống máy
Thép dải cuộn Hg63x4.0 Erw ống máy CE vượt qua cao tần số ống máy Thép dải cuộn Hg63x4.0 Erw ống máy CE vượt qua cao tần số ống máy

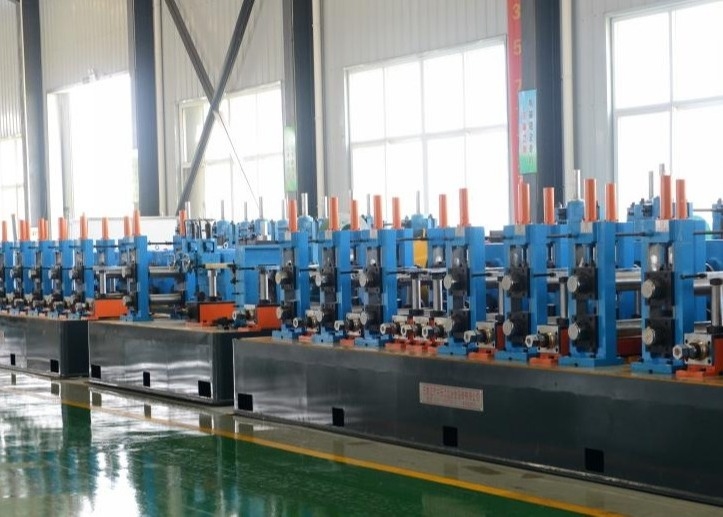

Hình ảnh lớn :  Thép dải cuộn Hg63x4.0 Erw ống máy CE vượt qua cao tần số ống máy

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HG63
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Tên sản phẩm: Thép dải cuộn Hg63x4.0 Erw ống máy CE vượt qua cao tần số ống máy Sức mạnh năng suất của nguyên liệu thô: σs 340Mpa
Độ bền kéo của nguyên liệu thô: σb≤520 Mpa Phạm vi kích thước ống: φ16-75mm
Độ dày: 0,8-4mm tối đa. Tốc độ sản xuất: 20~150m/phút
Chiều dài cắt cố định: 6-15m Bảo hành: Một năm
Loại hàn: hàn tần số cao Từ khóa: Nhà máy ống CE đã qua
Làm nổi bật:

Máy nghiền ống erw 63mm

,

máy nghiền ống erw 25mm

,

máy nghiền ống erw đạt CE

Đề xuất kỹ thuật và báo giá



Đối với



HG 63x4.0mm Đường máy ống (2.5)







Tôi.Tóm lại

HG63x4.0 (2.5)dây chuyền sản xuất ống hàn tần số cao được sử dụng để sản xuất ống thép hàn Φ25mm-Φ63mm, ống vuông 20x20-50x50mm, với độ dày tường 0,8mm-4,0mm.Sau khi chúng tôi hấp thụ công nghệ sản xuất ống tiên tiến từ cả nước ngoài và trong nước, dây chuyền sản xuất thiết kế sáng tạo của chúng tôi và mỗi đơn vị của dây chuyền sản xuất không chỉ kinh tế mà còn thực tế.



II.Cơ bản Điều kiện:

2.1Bơm thép thông số kỹ thuật

2.11 Bụi tròn: φ25·φ63.5mm Độ dày: 0.8-4mm

2.12 ống vuông: 20X20-50X50mm Độ dày: 0.8-4mm

2.2Dải thép

2.2.1 Chiều rộng thép dải: 70mm-200mm Độ dày thép dải:0.8-4mm

2.2.2 Vòng cuộn kẽm và HRC: δb≤500Mpa σs≤355MPa



2.2.3 Vòng cuộn dải thép: đường kính bên trong: Φ508mm (khách hàng xác nhận cuối cùng)

Độ kính bên ngoài: Φ1000mm-2000mm (khách hàng xác nhận cuối cùng)

2.2.4 Trọng lượng dải thép: Max 4.0T

2.3 Sức mạnh lắp đặt điện: khoảng 650KW Điện: 380V, 60Hz (khách hàng xác nhận cuối cùng)

2.4Xây dựng tốc độ:Tối đa 150 m/phút

PS: Max. đường kính & max. độ dày không phù hợp với max. tốc độ

2.5 Kích thước của toàn bộ dòng: khoảng 80X6m

2.6 Hướng dẫn đầu vào: nguồn cung cuối cùng của người mua



III.Dòng chảy kỹ thuật của sản xuất đường

Uncoil → cắt đầu đuôi → Strip Thép đầu đuôi hàn → Spiral tích lũy ((của người mua cung cấp)

→ Hình thành → hàn cảm ứng tần số cao → Loại bỏ burr bên ngoài → Kích thước → sơn kẽm ((cung cấp của người mua)→ cắt→ kết thúc làm →đặt →kiểm tra& thu thập → Truy cập kho



IV.Thiết bị cấu tạo và các thông số chính của đơn đơn vị:

  • Hai lần. Khối nón Máy mở cuộn(với thiết bị giữ trên cuộn dây)

Thiết bị này có kẹp nón kép. Máy mở đầu có cuộn báo chí. Đầu nón uncoiler kẹp cuộn thép với chức năng nón.Sau đó nhấn cuộn của đầu mở di chuyển xuống để thắt dây chuyền thép. Các nón uncoiler xoay, các đầu mở peeler lắc lên và gần với cuộn dây.

Độ kính bên trong của thép dải: Φ 508mm (đầu hàng cung cấp cuối cùng)

Độ kính bên ngoài của thép dải: Φ max = 2000mm

Độ rộng thép dải: 70mm-200mm

Độ dày thép dải: 0,8-4mm

Trọng lượng tối đa của thép dải: 4.0T

Sự mở rộng thủy lực

Phá khí









2. Straight đầu và chèn máy cân bằng



Đơn vị này chủ yếu được sử dụng để dẫn đầu ăn thép cuộn mới vào đơn vị làm phẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.

Công suất động cơ thẳng đầu:AC1.5KW

Áp lực chế biến:7Mpa

Đơn vị cân bằng với 2 cuộn và 5 cuộn cân bằng.

đường kính cuộn chèn:Ф140mm

đường kính cuộn làm bằng:Ф110mm

Động cơ chèn và cân bằng:15kw



3.Cải Máy hàn

Chức năng:

Nó được sử dụng để cắt song song đuôi của dải thép, vừa đi vào bộ tích lũy, và đầu của dải ra khỏi uncoiler, và sau đó hàn chúng lại với nhau.

Cấu trúc:

Hydraulic Coi và hàn bằng tay Chiều rộng thép dải: 70mm-200mm

Độ dày thép dải: 0,8-4mm

Cách tập trung: thủ công


4.SBộ tích tụ piral







  • Đơn vị này chính là bao gồm trong thiết bị vật liệu báo chí & mang, tích lũy lắp ráp, mang ra vật liệu đơn vị, đơn vị điều khiển điện.
  • Nó chính bao gồm khung, động cơ điện, đơn vị phanh, vòng tròn hướng chuyển động trục sức mạnh của giảm tốc độ, nhấn & mang cuộn, hệ thống không khí áp suất của cuộn hướng dẫn, kiểm tra đơn vị tốc độ;nó có thể cung cấp các thép dải để tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận chuyển tốc độ để hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến đơn vị này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang vật liệu cuộn bởi sự gián đoạn,và cũng có thể điều chỉnh tốc độ để mang theo động cơ điện và đơn vị mang theo vận tốc vật liệu.
  • Bộ khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ các vật liệu thép dải từ máy in & mang đơn vị và nó có thể được rút ra từ trung tâm gửi ra các vật liệu cuộn.
  • Thiết bị vật liệu gửi đi: bao gồm khung, hướng dẫn cuộn, hướng dẫn cuộn của vị trí cao hoặc thấp hơn.Nó có thể mang thép dải để hình thành hệ thống và gửi thông tin vận tốc vật liệu thực hiện để thiết bị điều khiển điện
Phong cách làm việc: thay đổi vòng tròn vận chuyển vật liệu đi tốc độ Vmax = 240m/min
Ưu điểm:

Nhiều tài liệu hơn

Không tấn công.

Hình thức chèn

Dòng khí

6Mpa

Độ dày cuộn thép 0.8-4.0mm Chiều kính 4m
chiều rộng 70-200mm
Điện động cơ của máy in & mang AC 22KW
Động cơ điện của khung tích lũy AC 37KW







5.Hình thành & Định kích thước Xây dựng máy xay Phần:



Đứng xô ngang: 7 Đứng xô thẳng đứng: 9

Phần hàn:

Trình dẫn; Trình cuộn; Trình cạo hàn; Trình nghiền; Làm mát bằng nước



Phân khúc kích thước:

Đứng xô ngang: 5 Đứng xô dọc: 5

Người Thổ Nhĩ Kỳ Đầu:2 bộ (4 loại cuộn)

Trọng tâmACĐộng cơ:Phần hình thành: 90Kw 1 Set ((SIMENS);

Phân khúc kích thước: 110Kw 1 Set ((SIMENS)

Trọng tâm Máy giảm tốc:2 bộ



Cấu trúc và hiệu suất chính của thiết bị



Bộ cấp thức ăn

Chủ yếu là giới hạn trên và dưới của thép dải, dễ dàng để dải ra khỏi vòng lặp trơn tru vào máy tạo hình, ngăn chặn dải lắc lên và xuống.

Bao gồm một cặp cuộn và hỗn hợp bên trái và bên phải, vật liệu cuộn là Gr15, quá trình làm nguội tần số cao.Khó khăn làm nguội HRC58-62,các bracket trái và phải là cấu trúc hàn tấm thép



Máy xếp hạng thụ động 5 cuộn

Chủ yếu là để làm bằng các dải thép, cho dải vào máy trơn tru, ngăn chặn dải lắc lên và xuống

Sử dụng cấu trúc loại cuộn 5 cuộn trên 2 dưới 3, hai cuộn trên có thể điều chỉnh một mình, tương ứng để kiểm soát khoảng trống của cuộn trên và dưới, đảm bảo hiệu ứng làm bằng,Vật liệu cuộn làm bằng là Gr15, làm nguội tần số cao, độ cứng làm nguội HRC58-62



Đứng lăn ngang

khung cuộn ngang là các thành phần quan trọng của các nhà máy hình thành và kích thước,bằng cách dải vào ống billet và đảm bảo độ chính xác kích thước của ống thép được thực hiện bởi nó

Thang lăn ngang với cấu trúc cổng, thay đổi cuộn bên ngoài



Diameter của trục cuộn ngang là Ф80mm(Mô hình thiết bị:trở lại#3516,#32216); vật liệu là 42CrMo; làm tắt tần số cao.



Điều chỉnh lên và xuống phương pháp: thủ công.





Dưới của con lăn dưới của con lăn ngang có đệm bảo vệ quá tải, khi quá tải để giảm thiệt hại của con lăn ngang và vòng bi



Bảo vệ vật liệu đệm là HT200



Trục cuộn ngang tăng cuộn kết thúc cố định cắt đinh, có lợi cho sản xuất vật liệu mỏng điều chỉnh

Vật liệu nắp đầu cuộn ngang từ HT200 ban đầu, thay vì Q235A, để ngăn ngừa trong quá trình sử dụng sau đó, sự vỡ của nắp đầu. Trên niêm phong nắp đầu sử dụng niêm phong dầu.Để ngăn chặn cân và sắt vào vòng bi, tăng tuổi thọ của vòng bi, tất cả các cọc nối từ mức bình thường ban đầu đến 8.8 cọc cường độ cao,để đảm bảo rằng trong tương lai sức mạnh kết nối và sự ổn định trong quá trình sử dụng lâu dài.



Khung và bảng liên kết sử dụng bốn 8.8 cao độ bền bu lông, đảm bảo giá đỡ trong quá trình sản xuất sau đó ổn định và chính xác



Đứng lăn thẳng đứng

Đứng cuộn dọc là các thành phần chính của các nhà máy hình thành và kích thước, chính giúp biến dạng cuộn ngang, ngăn chặn dải rebound, hấp thụ một phần của cạnh chờ kéo dài



Đứng cuộn dọc áp dụng một chu vi điều chỉnh hoạt động, trên vòng thay đổi





Diameter của Roll Shaft là Ф50mm, vật liệu là40Cr, dập tỏa tần số cao.



Vertical roll vật liệu áp dụng thép đúc, với thiết bị tấm căng trên cuộn dọc, cuộn dọc với trên và dưới điều chỉnh đinh, chiều cao có thể được "định chỉnh",Để điều chỉnh sản xuất vật liệu mỏng như leo lên một ngọn đồi



Đứng dẫn đường hàn

Sản phẩm hàn đường dẫn đứng chủ yếu là kiểm soát kích thước của góc mở và hướng của





hàn, hàn chính xác vào con lăn ép, để đảm bảo chất lượng hàn, khung lăn hướng dẫn có thể cộng hoặc trừ 20 độ dọc theo vòng xoay trục ống, điều chỉnh lên và xuống, và xung quanh.

Độ kính trục φ55 ((mô hình bánh răng # 7511)



Đứng cuộn nén

Squeeze Roll Stand là chủ yếu để các ống sưởi ấm tần số cao billet ép vào ống hàn, là một phần lớn của bảo đảm chất lượng hàn,Cấu trúc khung cuộn xát là giống với cuộn dọc



Squeeze Roll Shaft Dia. là Ф60mm(Mô hình thiết bị #7512); vật liệu là 40Cr; làm tắt tần số cao.

Điều kiện xử lý sau khi quay thô, và sau đó hoàn thành quay, sau khi hoàn thành quay xử lý tắt tần số cao, nghiền sau khi tắt tần số cao



Loại bỏ thiết bị burr bên ngoài



Nó được sử dụng để phế hủy các đường dây hàn và loại bỏ các vết nứt bên ngoài. Nó bao gồm hai máy cắt để sử dụng xen kẽ. Nếu một chiếc bị hỏng, chiếc còn lại sẽ thay thế để phế hủy.Scrapers có thể được điều chỉnh và có chức năng nâng nhanh bằng camCó hai con lăn hỗ trợ bên dưới ghim dao, để chịu được quá mức của cào.



Làm mát bằng nước



Nó được sử dụng để làm mát khu vực hàn để đảm bảo ống thép được thẳng chính xác.

Máy đo kích thước



Thiết bị thẳng thắn thô(đầu gà tây)





Một cái tên khác là đầu người Thổ Nhĩ Kỳ và được nêu ở phần cuối của nhà máy kích thước, nó được sử dụng để thẳng ống phẳng thô.Nó được tạo thành từ hai bộ bốn cuộn thẳng và đầu có thể xoay và điều chỉnh cho phải và tráiNó sử dụng đường ba điểm để ống thép thẳng.



Bộ phận trục cardan

Nó được sử dụng để kết nối hộp số và đứng cuộn ngang, nó cũng kết nối hộp số chính và





hộp số mở rộng. Nó áp dụng phù hợptrục truyềnĐúng vậy.có lợiđể sử dụng, duy trì, thay đổi và phù hợp, cũng sở hữu chức năng bảo vệ quá tải cho đứng ngang.

hộp số giảm tốc

Đơn vị giảm tốc áp dụng máy giảm tốc vòng cung vít thứ cấp. Mỗi máy giảm tốc bao gồm một cặp bánh răng vòng cung xoắn ốc và hai bánh răng hình trụ. Ưu điểm của hộp số giảm tốc độ là bền và bền,chi phí bảo trì và thay thế thấp- Vật liệu bánh răng nghiêng:20CrMnTi







6.Cây cưa lạnh(Kaikong)



Nó được sử dụng để cắt chính xác đường ống theo chiều dài tự động trong điều kiện mà đường ống liên tục được cung cấp từ nhà máy với tốc độ cao.

Động cơ truyền động Động cơ servo 15KW (Nhật Bản Yaskawa);
Động cơ cắt

22KWtần số biến đổiSiemens.



Động cơ cấp thức ăn

Động cơ servo 4.4KW (Nhật Bản Yaskawa)





Chế độ cưa cấp Dòng khí
Chiều dài cố định 6-15m
Độ chính xác chiều dài cố định ± 2mm
Tốc độ tối đa 150m/min





7.Output RollBảng (22m)và thiết bị xoay ống





Nó được sử dụng để mang ống sau khi cắt bằng cưa lạnh.

Nó được tạo thành từ băng ghế và lái xe máy điện. ống được mang đến chỗ trống bởi cuộn vòng và sau đó sẽ bắt đầu thu thập.





8.GBác sĩ40Được rồi.WTần số cao ở trạng thái rắn Máy hàn



Nhà sản xuất: sanzheng



Mô tả thiết bị

1.1Thông số kỹ thuật 400kWmáy hàn

Tôi...Máy hàn tích hợpGGP-400/0.3-CC:

  • Sức mạnh danh nghĩa:400kW
  • Năng lượng DC: Ừm.d=400kW
  • Điện áp định số DC::UDN=450V
  • Lượng dòng DC: IDN=890A
  • Hiệu suất tổng thể: η≥85%
  • Công suất đầu ra: Pra ngoài> 400kW
  • Tần số được thiết kế: f=250~300kHz
  • Chuyển đổi MOSFET: 100kW × 4
  • Cáp nhập đường dây: 185mm2×2 pc/phase



WMáy làm mát nước:

  • Sử dụng bộ trao đổi nhiệt nước-nước
  • Công suất làm mát: 140kW
  • Sức mạnh danh hiệu của máy bơm trực tuyến: 7,5 kW
  • Dòng chảy hoạt động của máy bơm tuyến: 50m3/h
  • Nâng máy bơm hàng: 32m
  • Khối chứa nước mềm: 0,55 m3
  • Vùng trao đổi nhiệt: 15m2
  • Nhiệt độ nước lưu thông bên ngoài: ≤35°C
  • Áp suất nước vào: 0,25 ≈ 0,45MPa

Thép dải cuộn Hg63x4.0 Erw ống máy CE vượt qua cao tần số ống máy 0
