Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Dây chuyền sản xuất ống thép trang trí chính xác Hfw 30m / phút | Tốc độ chạy: | 2mm |
---|---|---|---|
chiều rộng dải: | 45-55mm | Tính chất cơ học: | σb<520Mpa,σs>365MPa |
Trọng lượng cuộn: | 1,5T | Loại hàn: | hàn tần số cao |
tốc độ hình thành: | 30-80m/phút | Từ khóa: | Dây chuyền sản xuất ống thép |
Làm nổi bật: | dây chuyền sản xuất nhà máy ống chính xác,dây chuyền sản xuất ống thép hfw,dây chuyền sản xuất ống hàn hfw |

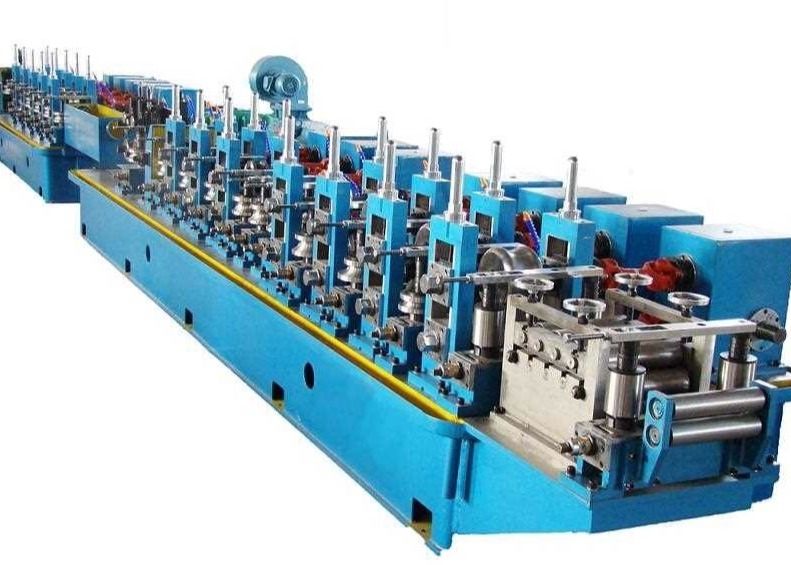

Dòng sản xuất ống hàn tần số cao HG17
HG17 cao tần số dây chuyền sản xuất ống hàn được thiết kế để sản xuất các ống hàn của ống tròn 14mm-17.3mm, độ dày 2mm, và các ống biến dạng của kích thước tương ứng.dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.
Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,Dòng sản xuất HG17 áp dụng kiểu thiết kế lỗ hai bán kính..
(1) Phù hợp với tiêu chuẩn YB189-64
(2) Vật liệu: thép carbon thấp và thép hợp kim thấp cho xây dựng
(3) Tính chất cơ học: σb≤520Mpa,σs≤365MPa
(4) Chiều rộng dải: 45-55mm
(5) Độ dày dải: 2mm
(6)Trường kính bên trong của cuộn:φ480 φ520mm
Độ kính bên ngoài của cuộn dây:φ1000??φ1800mm
Trọng lượng cuộn dây: ≤1,5T
(2) Độ dài cắt cố định: 4-12m
(3) Độ chính xác cắt ống: 0-3mm
1 | Sức mạnh | Nguồn năng lượng | 380V / 50Hz / 3phase |
2 | Nước làm mát lưu thông | Dòng chảy | 15T/h20 T/h |
Khối lượng | 20m3 | ||
3 | Không khí nén | Dòng chảy | 5m3/min |
Áp lực | 5kg/cm2 |
` Quá trình cho dây chuyền sản xuất
Loading coil → Uncoiling →Cutting and Welding →Horizontal Spiral Accumulator →Forming, HF welding, Deburring, Cooling, Sizing, Straightening →STD Cưa cắt lạnh →Transmission → Packing → Storage
` Mỗi tham số máy
1,Uncoiler
Máy uncoiler có cấu trúc mở rộng kép và cantilever. Nó bao gồm hai phần chính: cơ thể chính và cơ sở cố định.Cơ thể chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, thu hẹp và phanh của mandrels.
Có hai nơm trên cơ thể chính. Mỗi nơm bao gồm bốn liên kết thanh có thể di chuyển theo chiều tròn cùng một lúc.Các liên kết bốn thanh trong hai nhóm được lắp đặt trên hai trục tương ứngĐược cung cấp bởi xi lanh không khí, chúng mở rộng và co lại theo chiều tròn. khi một nồi được mở ra, cái còn lại ở đầu kia co lại để tải một nồi mới và duy trì nó bằng cách mở rộng.sau đó được trang bị cánh tay che chắn trên ống dẫn để ngăn chặn cuộn dây bị nới lỏng trong quá trình mở cuộn. Khi hoạt động giải nén của trục trong khi làm việc được hoàn thành, kéo xuống trục kẹp vị trí và xoay trục 180 ° bằng tay. Sau đó đẩy trục kẹp trở lại khe vị trí của nó.Bây giờ cuộn dây mới là trong vị trí làm việcCác chu kỳ lặp lại theo cách này.
OD của cuộn | Φ1000-2000mm |
ID cuộn dây | Φ480-520mm |
Chiều rộng của dải | 14-17.3mm |
Độ dày của dải | 2mm |
Trọng lượng dải | Max1.5T |
Loại mở rộng | Hydraulic mở rộng |
Ngừng lại | Lái xe bằng khí nén |
2.Tự động cắt và hàn được sử dụng để cắt các đầu bất thường của các dải và sau đó kết nối các dải bằng cách hàn.
Chiều rộng dải | 14-17.3mm |
Độ dày hàn | 2mm |
Loại cắt | cắt tự động |
Mô hình hàn | hàn tự động |
Áp suất thủy lực | 12MPa |
Chu kỳ làm việc | Max.4M |
3Bộ tích tụ xoắn ốc
Đơn vị này chính là bao gồm trong thiết bị vật liệu báo chí & mang, tích lũy lắp ráp, mang ra vật liệu đơn vị, đơn vị điều khiển điện.
Thiết bị vật liệu nhấn và mang:Nó chủ yếu bao gồm khung, động cơ điện, đơn vị phanh, trục chuyển động chuyển động hướng xoay của tốc độ giảm, nhấn và mang cuộn,Hệ thống không khí áp suất của cuộn hướng dẫn, đơn vị vận tốc kiểm tra; nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận chuyển vận tốc để hệ thống điều khiển điện,khi chúng tôi yêu cầu dừng mang vật liệu đến đơn vị này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang vật liệu cuộn bằng cách nghỉ ngơi, và cũng có thể điều chỉnh tốc độ để mang động cơ điện và đơn vị mang vật liệu tốc độ.
Bộ khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ các vật liệu thép dải từ máy in & mang đơn vị và nó có thể được rút ra từ trung tâm gửi ra các vật liệu cuộn.
Thiết bị vật liệu gửi đi: bao gồm khung, hướng dẫn cuộn, hướng dẫn cuộn của vị trí cao hoặc thấp hơn.Nó có thể mang thép dải để hình thành hệ thống và gửi thông tin vận tốc vật liệu thực hiện để thiết bị điều khiển điện.
Các thông số kỹ thuật:
Phong cách làm việc: thay đổi đường kính vòng tròn:2.5M
Ưu điểm:cất trữ vật liệu nhiều hơn, không đập vào bề mặt thép.
Độ dày cuộn dây thép:2mm;
chiều rộng: 40-54mm
Tốc độ vận hành vật liệu mang theo:Vmax=200m/min
áp suất dầu thủy lực:7Mpa
điện động cơ trực tiếp của máy in & mang:7.5KW
Động cơ điện của khung tích lũy: 15KW
4, Hình thành và kích thước máy xay
Xây dựng & Sizing Mill áp dụng nguyên tắc hình thành loại cuộn và hàn cảm ứng tần số cao.Dải được đưa vào máy hình thành bởi thiết bị cho ăn trong nhà máy và cuộn hình thành liên tục xoay và nhấn dải vào hình dạng cần thiếtDo da và hiệu ứng liên quan, dòng điện tần số cao tập trung vào khớp hàn được làm nóng nhanh chóng và đạt đến nhiệt độ hàn.Các đường may ống được hàn dưới áp lực của cuộn nénCác ống hàn hoàn thành với kích thước yêu cầu có thể được thu được sau khi làm mát, kích thước và thẳng ban đầu.
Tạo đường ống quá mức. | Bơm tròn 14mm-17.3mm |
Xây dựng độ dày tường ống | 2mm |
Tốc độ hình thành | 30-80m/min |
Số lượng giá đỡ hình thành, ngang | 8 |
Số lượng giá đỡ hình thành, dọc | 11 |
Số lượng giá đỡ đo, ngang | 5 |
Số lượng giá đỡ đo, dọc | 5 |
Đầu người Thổ Nhĩ Kỳ | 2 bộ |
Đường trục và vật liệu của giá đỡ cuộn ngang | Φ55mm, vật liệu 42CrMo |
Đường kính trục và vật liệu của giá đỡ cuộn dọc | Φ35mm, vật liệu 42CrMo |
Máy cắt Bur | 2 bộ |
Động cơ chính | 75kW 2 bộ |
5"Cold Saw"
Nó được sử dụng để cắt chính xác đường ống theo chiều dài tự động trong điều kiện mà đường ống liên tục được cung cấp từ nhà máy với tốc độ cao.
Động cơ truyền động: Động cơ servo 11KW (Nhật Bản Yaskawa);
Động cơ cắt: 7.5KWtần số biến đổiSiemens.
Động cơ cấp, động cơ servo 2,2 kW (Nhật Bản Yaskawa)
6. Bàn cuộn, băng ghế và máy đóng gói
Các đường ống hoàn thành chạy dọc theo bảng cuộn và tự động được di chuyển lên băng ghế. sau đó máy đóng gói đơn giản đóng gói các đường ống hình lục giác.
Máy đóng gói đơn giản có chứa thùng chứa và thiết bị sắp xếp bằng động cơ khí.
Động cơ của băng ghế: 3KW.
7, 150KW Tần số cao máy hàn trạng thái rắn
ⅠCác thông số kỹ thuật
Lượng đầu ra: Pout> 150kW
Tần số được thiết kế: f=400~450KHZ
1Các thông số thiết kế
2Yêu cầu về phân phối điện
ⅡDanh sách các bộ phận chính
S/N | Mô tả | Thông số kỹ thuật | Nhà sản xuất |
1 | Bảng | Tự làm | Mingshuo |
2 | SCR | KP800A/1400V làm mát bằng nước | Jinzhou Huajing |
3 | Diode | KP800A/1400V làm mát bằng nước | Jinzhou Huajing |
4 | Chất điện lọc | 4700μF/450V | Nhật Bản HITACHI |
5 | MOSFET | IXFN38N100 38A/1000V | Đức IXYS |
6 | Diode phục hồi nhanh | DSEI2×61-12A 60A/1200V | Đức IXYS |
7 | Chế độ nồng độ bể | 0.65μf/500V | Chengdu Maike/Feixing lianfa |
8 | Chuyển nguồn cung cấp điện | 15V | Đài Loan |
9 | Núi từ tính Ferrite | E type | Xi'an Sanlian |
10 | HMI | PWS6600 5,7 | Taiwan Hitech |
11 | Lò phản ứng sóng phẳng | 1000A/2 × 0,33mH | Mingshuo |
12 | Lực phản ứng bảo vệ | 200A/200uH | Mingshuo |
13 | Hệ thống làm mát nước mềm lưu thông | Máy làm mát nước | Mingshuo |
14 | PLC | S7-200 | Siemens |
15 | Chuyển đổi, rơle, tiếp xúc AC | Bức tường lớn | |
16 | Nút, đèn báo hiệu | Shanghai APT |
8"Roller:
Vật liệu:Cr12 sức mạnh cao, chống mòn tốt
