Thông tin chi tiết sản phẩm:
Thanh toán:
|

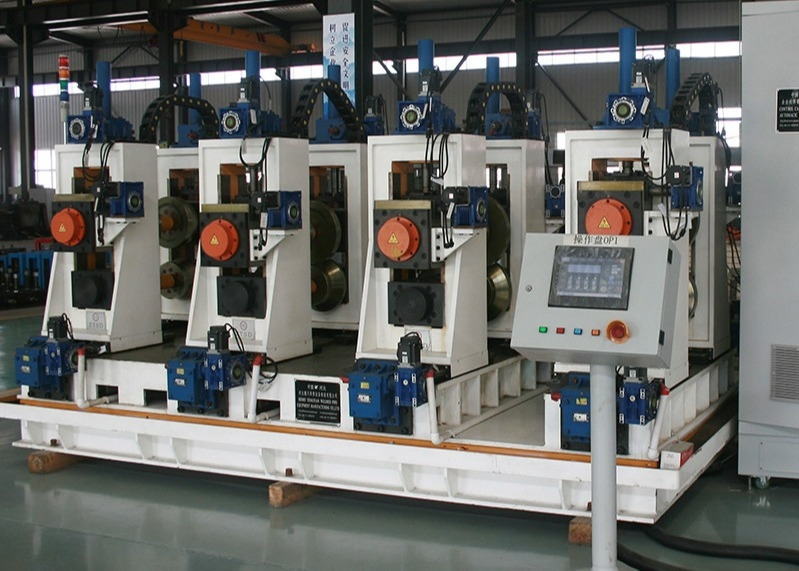

Tên sản phẩm: | Tốc độ 0-80m / phút Máy uốn nguội hoàn toàn tự động 30x50mm Máy nghiền ống hàn Erw | Tốc độ chạy: | 2-6mm |
---|---|---|---|
Thép cắt rỗng hình chữ nhật: | 30x50-100x140 | Thép hình vuông rỗng: | 30x30-120x120 |
Mở thép uốn nguội: | Chiều cao tối đa 50; Chiều rộng tối đa 150 | Loại hàn: | hàn tần số cao |
Tốc độ: | 0-80m/phút | Từ khóa: | Máy nghiền ống hàn Erw |
Làm nổi bật: | máy nghiền ống erw uốn lạnh,máy nghiền ống erw hoàn toàn tự động,máy nghiền ống chính xác |
Thiết bị này là công ty của chúng tôi để đáp ứng các yêu cầu của thị trường quốc tế, theo công ty của chúng tôi LW loạt đơn vị kết hợp với FF hình thành công nghệ,phát triển dây chuyền máy xay ống hình vuông và hình chữ nhật tự động.
Trong một khoảng thời gian rất ngắn để hoàn thành việc điều chỉnh của cuộn, cực giảm thời gian thay đổi cuộn khi thay thế các sản phẩm, do đó cải thiện hiệu quả và giảm chi phí sản xuất;
Do các thiết bị áp dụng một bộ của khuôn kết hợp, sản xuất các thông số kỹ thuật khác nhau của ống, chỉ cần điều chỉnh,không cần thay đổi, tỷ lệ tiết kiệm cuộn trên 90%,do đó làm giảm chi phí của con lăn;
Do các thiết bị áp dụng động cơ tự động điều chỉnh, do đó làm giảm số lượng công nhân, giảm chi phí lao động, giảm lao động cường độ lao động, cải thiện môi trường làm việc của công nhân;
Hoạt động thiết bị rất đơn giản, chỉ cần biết kích thước và độ dày tường của các ống trong sản xuất, sau đó nhập nó vào giao diện, nó sẽ làm cho điều chỉnh tự động,do đó mức độ thấp hơn của các yêu cầu kỹ thuật của nhân viên gỡ lỗi.
Với điều chỉnh tự động, giảm đầu vào của công cụ và thiệt hại cho thiết bị khi thay đổi cuộn, cải thiện tuổi thọ của thiết bị.
Do cấu trúc của cuộn composite,điểm tiếp xúc giữa cuộn và vải thay vì tiếp xúc đường dây ban đầu,giảm độ mòn cuộn và cải thiện tuổi thọ của cuộn.
Có thể sản xuất một số thông số kỹ thuật mở thép uốn lạnh, chẳng hạn như thép phần U,C vv, chiều rộng và chiều cao của sản phẩm có thể được điều chỉnh vô hạn.
Loại |
Thông số kỹ thuật (mm) |
Độ dày ((mm) |
Tiêu chuẩn sản phẩm |
Vật liệu |
Quảng vuông thép phần |
30x30-120x120 | 2.0-6.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Thép cắt rỗng hình chữ nhật |
30x50-100x140 | 2.0-6.0 | ||
Mở lạnh thép cong |
Chiều cao tối đa 50
Chiều rộng tối đa 150 |
2.0-6.0
|
Máy trục thủy lực đơn
Các decoiler chủ yếu bao gồm cơ sở, tăng đầu nón, hệ thống thủy lực, phanh thủy lực, để tăng và loại cantilever trống đơn, đầu conic, một trực tuyến;phanh thủy lực.
OD của cuộn | Φ1000-2000mm |
ID cuộn dây | Φ520-610mm |
Chiều rộng của dải | 100-480mm |
Độ dày của dải | 2.0-6.0mm |
Trọng lượng dải | Max8T |
Loại mở rộng | Hydraulic mở rộng |
Ngừng lại | Động cơ thủy lực |
Đơn vị này chủ yếu được sử dụng để dẫn đầu ăn thép cuộn mới vào đơn vị làm phẳng sau khi đơn vị mở cuộn đưa cuộn vào nơi làm việc.
Công suất động cơ điện:1.5KW
Áp lực chế biến:7Mpa
giảm tốc độ: BW17-4
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Mức độ làm phẳng và khả năng ép:
cuộn làm phẳng & ép Dia:Φ180
Cuộn phẳng Dia:Φ120
Tốc độ cấp phẳng: 11m/min
phong cách của tốc độ điều chỉnh: không có cấp độ của tốc độ điều chỉnh
phong cách cấu trúc:đẩy và mang, đơn vị làm phẳng năm cuộn
Up & down style: hệ thống thủy lực
chiều rộng của bộ làm phẳng: 100-480mm
Độ dày phẳng:2.0-6.0mm
áp suất làm việc của xi lanh thủy lực:7Mpa
Công suất động cơ điện:22KW
Máy cắt và hàn tự động được sử dụng để cắt các đầu bất thường của các sọc và sau đó kết nối các sọc bằng cách hàn.
Chiều rộng dải | 100-480mm |
Độ dày hàn | 2.0-6.0mm |
Loại cắt | Máy thủy lực |
Chế độ hàn | Tự động |
Đơn vị này chính là bao gồm trong thiết bị vật liệu báo chí & mang, tích lũy lắp ráp, mang ra vật liệu đơn vị, đơn vị điều khiển điện.
Nó chính bao gồm khung, động cơ điện, đơn vị phanh, vòng tròn hướng chuyển động trục sức mạnh của giảm tốc độ, nhấn & mang cuộn, hệ thống không khí áp suất của cuộn hướng dẫn, kiểm tra đơn vị tốc độ;nó có thể cung cấp các thép dải để tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận chuyển tốc độ để hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến đơn vị này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang vật liệu cuộn bởi sự gián đoạn,và cũng có thể điều chỉnh tốc độ để mang theo động cơ điện và đơn vị mang theo vận tốc vật liệu.
(2) Tập hợp khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ các vật liệu thép dải từ máy in & mang đơn vị và nó có thể được rút ra từ trung tâm gửi ra các vật liệu cuộn.
(3) Thiết bị vật liệu khởi động: bao gồm khung, cuộn hướng hướng dẫn, cuộn hướng dẫn của vị trí cao hoặc thấp hơn.Nó có thể mang thép dải để hình thành hệ thống và gửi thông tin vận tốc vật liệu thực hiện để thiết bị điều khiển điện.
(4) Các thông số kỹ thuật:
Phong cách làm việc: Vòng tròn cố định
Ưu điểm:cất trữ vật liệu nhiều hơn, không bị tấn công để tháo thép bề mặt.
Độ dày cuộn thép:2.0-6.0mm; chiều rộng: 100-480mm
Tốc độ vận hành vật liệu mang theo:Vmax=120m/min
áp suất dầu thủy lực:7Mpa
Công suất động cơ điện trực tiếp của máy in & mang: 45KW
Động cơ điện của khung tích lũy: 90KW
Bao gồm cuộn cho ăn, thiết bị tập trung tự động,Đứng ngang thụ động,Đứng cuộn ngang (P1),Đứng cuộn dọc (L1),Đứng cuộn dọc (P2),Đứng cuộn dọc (L2),Đứng lăn theo chiều ngang (P3)Đứng xe lăn ngang (P4), Đứng xe lăn dọc (L3), Đứng xe lăn dọc (P5), Đứng xe lăn dọc (P6), Đứng xe lăn dọc (P7) Đứng xe lăn dọc (L3), Ba khung cong trống,hướng hàn, 5 cuộn đè, cắt đè, hệ thống loại bỏ đè hai giá đỡ, giá đỡ đèn cuộn, hệ thống làm mát, giá đỡ cuộn dọc kích thước (DL1), bốn giá đỡ cuộn (F1), bốn giá đỡ cuộn (F2),4 khung cuộn (F3), bốn khung cuộn (F4), đầu Turks (C2), hệ thống điều khiển điện, vv
Cụm lạnh là thiết bị chính trong ống sản xuất, và nó được sử dụng để cắt chính xác tất cả các loại ống khung tự động.,đơn vị này có lợi thế kích thước chính xác tốt, và cơ chế chuyển giao lợi thế tốt nhất, do đó, khả năng nhanh chóng và chính xác xử lý, không có Burr là lợi thế của đơn vị này.
Kích thước ống |
30x30-120x120mm 30x50-100-140mm |
WT của ống | 2.0-6.0mm |
Chiều dài cắt cố định | 4~12m |
Độ chính xác cắt | 0 ¢ 3 mm |
Máy cắt lưỡi cưa |
Động cơ chuyển đổi tần số 15kW 2 bộ |
Động cơ lái xe | Động cơ phục vụ 45kW |
Động cơ cấp thức ăn | Động cơ phục vụ 5.5KW |
Tốc độ cắt | Max.60m/min |
Loại ống kẹp | Dòng khí |
Vật liệu:Cr12Mo1Vi1 Sức mạnh cao, khả năng chống mòn tốt
Hebei Tengtian welded pipe equipment manufacturing co., ltd là một tập hợp nghiên cứu khoa học, sản xuất,bán hàng và dịch vụ như một trong các thiết bị ống hàn tần số cao và mở máy quay lạnh thép thiết bị nhà sản xuất chuyên nghiệpCông ty chúng tôi chuyên sản xuất ống hàn tần số cao, cắt, mở thép uốn lạnh, các đơn vị thép không gỉ và các thiết bị khác của doanh nghiệp,công ty có một đội ngũ có kỹ năng và khả năng kinh doanh mạnh mẽ sôi động.đã được xuất khẩu sang Hàn Quốc,Việt Nam,Indonesia,Nam Phi,Kazakhstan và hàng chục quốc gia và khu vực khác,với lời khen ngợi cao của các thương gia trong nước và nước ngoài.
