Sức mạnh năng suất của nguyên liệu thô: | σs≤345Mpa | Độ bền kéo của vật liệu thô: | σb≤560 Mpa |
---|---|---|---|
Tốc độ chạy: | 1-4mm | Chiều rộng dải thép: | 270-800mm |
Thép hình vuông rỗng: | 30x30-100x100 | Sự bảo đảm: | Một năm |
Kiểu hàn: | Hàn tần số cao | Tốc độ: | 0-80m / phút |
Điểm nổi bật: | máy nghiền ống carbon erw,máy nghiền ống erw vuông,máy nghiền ống erw hình chữ nhật |
Thiết bị này nhằm đáp ứng các yêu cầu của thị trường quốc tế, theo đơn vị dòng LW của công ty chúng tôi kết hợp với công nghệ định hình FF, đã phát triển dây chuyền máy nghiền ống hình vuông và hình chữ nhật tự động.
Ⅰ,
Các đặc điểm chính của thiết bị:
Trong một khoảng thời gian rất ngắn để hoàn thành việc điều chỉnh con lăn, cực kỳ giảm thời gian thay con lăn khi thay thế sản phẩm, do đó nâng cao hiệu quả và giảm chi phí sản xuất;
Do thiết bị sử dụng một bộ khuôn kết hợp, sản xuất các thông số kỹ thuật khác nhau của ống, chỉ cần điều chỉnh, không cần thay đổi, tỷ lệ tiết kiệm con lăn ở mức trên 90%, do đó giảm giá thành của con lăn;
Do thiết bị sử dụng động cơ điều chỉnh tự động nên giảm số lượng công nhân, giảm chi phí nhân công, giảm cường độ lao động của công nhân, cải thiện môi trường làm việc của công nhân;
Việc vận hành thiết bị rất đơn giản, chỉ cần biết kích thước và độ dày thành ống sản xuất, sau đó nhập vào giao diện, nó sẽ tự động điều chỉnh, do đó giảm mức độ gỡ lỗi yêu cầu kỹ thuật của nhân viên.
Với khả năng điều chỉnh tự động, giảm đầu vào của dụng cụ và hư hỏng thiết bị khi thay đổi cuộn, nâng cao tuổi thọ của thiết bị.
Do cấu trúc của cuộn hỗn hợp, điểm tiếp xúc giữa cuộn và dải thay vì tiếp xúc đường ban đầu, giảm mài mòn cuộn và nâng cao tuổi thọ của cuộn.
Có thể tạo ra một đặc điểm kỹ thuật nhất định của thép uốn nguội mở, chẳng hạn như thép U, C, v.v., chiều rộng và chiều cao của sản phẩm có thể được điều chỉnh vô hạn.
Ⅱ, Phạm vi sản xuất thiết bị:
Kiểu | Đặc điểm kỹ thuật (mm) |
Độ dày (mm) |
Tiêu chuẩn sản phẩm | Vật chất |
Vuông rỗng thép hình |
30x30-100x100 | 1,5-4,0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Thép tiết diện rỗng hình chữ nhật |
30x40-40x100 | 1,5-4,0 | ||
Mở cửa lạnh uốn thép |
Chiều cao tối đa 100 Chiều rộng Tối đa 100 |
1,5-4,0
|
Ⅲ,
Thiết bị bao gồm các bộ phận sau:
1,Single Mandrel De Thủy lựcngười viết thư
Bộ trang trí chủ yếu bao gồm đế, tăng đơ đầu côn, hệ thống thủy lực, phanh thủy lực, tăng đơ và công xôn loại trống đơn, đầu côn, một trực tuyến; Phanh thủy lực, phanh thủy lực.
OD của cuộn dây | Φ1000-2000mm |
ID của cuộn dây | Φ520-610mm |
Chiều rộng của dải | 100-400mm |
Độ dày của dải | 1,5-4,0mm |
Trọng lượng của dải | Max10T |
Loại mở rộng | Thủy lực mở rộng |
Phá vỡ | Dẫn động thủy lực |
2,Emáy ép tóc thứ n:
Bộ phận này được sử dụng chính để dẫn nguồn cấp đầu thép cuộn mới vào bộ phận làm phẳng sau khi bộ phận xả đưa cuộn dây vào vị trí làm việc.
công suất động cơ điện: 1.5KW
áp suất xử lý: 7Mpa
giảm tốc độ: BW17-4
3, Máy làm phẳng:
Bộ phận này được sử dụng chính để làm phẳng đầu và đường mòn của thép dải và chuẩn bị cho bước cắt và hàn cắt tiếp theo để đảm bảo thép dải đối diện phẳng và thẳng trong quá trình hàn cắt.
mức độ phẳng và khả năng ép:
máy làm phẳng & cuộn ép Dia: Φ120
cuộn phẳng Dia: Φ100
tốc độ làm phẳng: 11m / phút
kiểu của vận tốc điều chỉnh: không có cấp của vận tốc điều chỉnh
kiểu cấu trúc: ép & mang, đơn vị làm phẳng năm cuộn
kiểu lên & xuống: hệ thống thủy lực
chiều rộng của máy làm phẳng: 100-400mm
độ dày của chất làm phẳng: 1,5-4,0mm
áp suất làm việc xi lanh thủy lực: 7Mpa
công suất động cơ điện: 11KW
4, Tự động Máy cắt & hàn
Tự động Máy cắt & hàn được sử dụng để cắt các đầu không đều của các dải và sau đó kết nối các dải bằng cách hàn.
Chiều rộng dải | 100-400mm |
Độ dày hàn | 1,5-4,0mm |
Loại cắt | Thủy lực |
Chế độ hàn | Tự động |
Đơn vị này chính bao gồm thiết bị ép & mang vật liệu, lắp ráp bộ tích lũy, đơn vị vật liệu mang đi, đơn vị điều khiển điện.
Nó chính bao gồm khung, động cơ điện, bộ hãm, trục truyền lực chuyển hướng vòng của trục giảm tốc, cuộn ép & mang, hệ thống khí áp của cuộn dẫn hướng, đơn vị vận tốc được kiểm tra;nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận tốc mang đến hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến bộ phận này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang cuộn vật liệu bằng break, và cũng có thể điều chỉnh vận tốc để mang động cơ điện và đơn vị vận tốc vật liệu.
(2)
Lắp ráp khung bình tích áp: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn tròn ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ vật liệu thép dải từ bộ phận ép & mang và nó có thể được rút ra từ cuộn vật liệu gửi đi ở giữa.
(3)
Thiết bị chuyển vật liệu: bao gồm khung, cuộn hướng dẫn hướng, cuộn dẫn hướng ra nơi cao hoặc thấp hơn.Nó có thể mang thép dải để định hình hệ thống và gửi thông tin vận tốc vật liệu thực hiện đến thiết bị điều khiển điện.
(4) thông số kỹ thuật:
phong cách làm việc: Vòng tròn cố định
ưu điểm: lưu trữ vật liệu nhiều hơn, không có cuộc tấn công để dải bề mặt thép.
độ dày thép cuộn: 1,5-4,0mm;chiều rộng: 100-400mm
vận tốc vật liệu đi: Vmax = 120m / phút
áp suất dầu thủy lực: 7Mpa
Công suất động cơ điện trực tiếp của máy ép & mang: 22KW
động cơ điện của khung tích lũy: 37KW

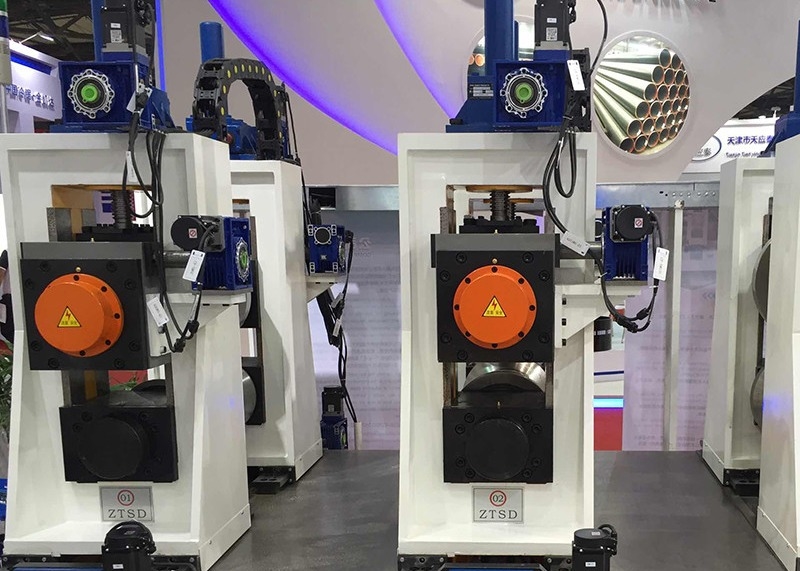

6, Nhà máy định hình & định cỡ
Bao gồm con lăn nạp liệu, Thiết bị định tâm tự động, Chân đế cân bằng thụ động, Giá cuộn ngang (P1), Giá cuộn dọc (L1), Giá cuộn ngang (P2), Giá cuộn dọc (L2), Giá cuộn ngang (P3), Cuộn ngang chân đế (P4), Chân đế cuộn dọc (L3), Chân đế cuộn ngang (P5), Chân đế cuộn ngang (P6), Chân đế cuộn ngang (P7) Chân đế cuộn dọc (L3), Ba khung cong rỗng, hướng hàn, năm cuộn đùn, cắt burr, hệ thống loại bỏ hai chân đế, chân đế đèn lăn, hệ thống làm mát, giá đỡ cuộn đứng định cỡ (DL1), bốn chân đế con lăn (F1), bốn giá đỡ con lăn (F2), 4 khung con lăn (F3), khung bốn cuộn (F4), đầu Turks (C2), hệ thống điều khiển điện, v.v.
7, Cưa nguội:
Máy cưa nguội là thiết bị quan trọng trong đường ống sản xuất và nó được sử dụng để cắt chính xác tất cả các loại ống khung một cách tự động.Liên quan đến việc sử dụng hệ thống điều khiển STD chính xác cao và hệ thống máy móc, thiết bị này có lợi thế về kích thước chính xác tốt, và ưu điểm chuyển giao máy móc tốt nhất, do đó, khả năng xử lý nhanh chóng và chính xác, không có Burr là lợi thế của đơn vị này.
Kích thước của đường ống |
30x30-100x100mm 30x40-40x100mm |
WT của ống | 1,5-4,0mm |
Chiều dài cắt cố định | 4 ~ 12m |
Độ chính xác cắt | 0 ~ 3mm |
Động cơ cắt lưỡi cưa |
Động cơ chuyển đổi tần số 22kW 1 bộ |
Vận chuyển động cơ | Phục vụ động cơ 22kW |
Động cơ cấp liệu | Phục vụ động cơ 5.5KW |
Cắt nhanh | Tối đa 80m / phút |
Loại kẹp ống | Khí nén |
số 8, Trục lăn :
Chất liệu: Cr12Mo1Vi1 Độ bền cao, chống mài mòn tốt
