Thép hợp kim thấp 1,5mm Máy ống Erw Quy trình Ống hàn điện

Chứng nhận
Trung Quốc Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd. Chứng chỉ
Trung Quốc Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd. Chứng chỉ
Khách hàng đánh giá
Cảm ơn nhà máy ống của bạn, chất lượng rất tốt và dịch vụ hậu mãi tốt nhất!

—— Mr.Gaber Ibrahim

Kính Amy, Ngày đẹp trời. Chúng tôi đã nhận máy của bạn, rất tốt, cảm ơn

—— Eng.Sandeep Sharma

Chào bà Amy, Chúc mừng! Cảm ơn tất cả mọi thứ khi đến thăm bạn, nhà máy rất tốt đẹp và máy tính chất lượng tốt. Hy vọng rằng chúng ta có thể là người ủng hộ tốt trong tương lai.

—— Ddwin Jakobs

Tôi trò chuyện trực tuyến bây giờ

Thép hợp kim thấp 1,5mm Máy ống Erw Quy trình Ống hàn điện

Thép hợp kim thấp 1,5mm Máy ống Erw Quy trình Ống hàn điện
Thép hợp kim thấp 1,5mm Máy ống Erw Quy trình Ống hàn điện Thép hợp kim thấp 1,5mm Máy ống Erw Quy trình Ống hàn điện

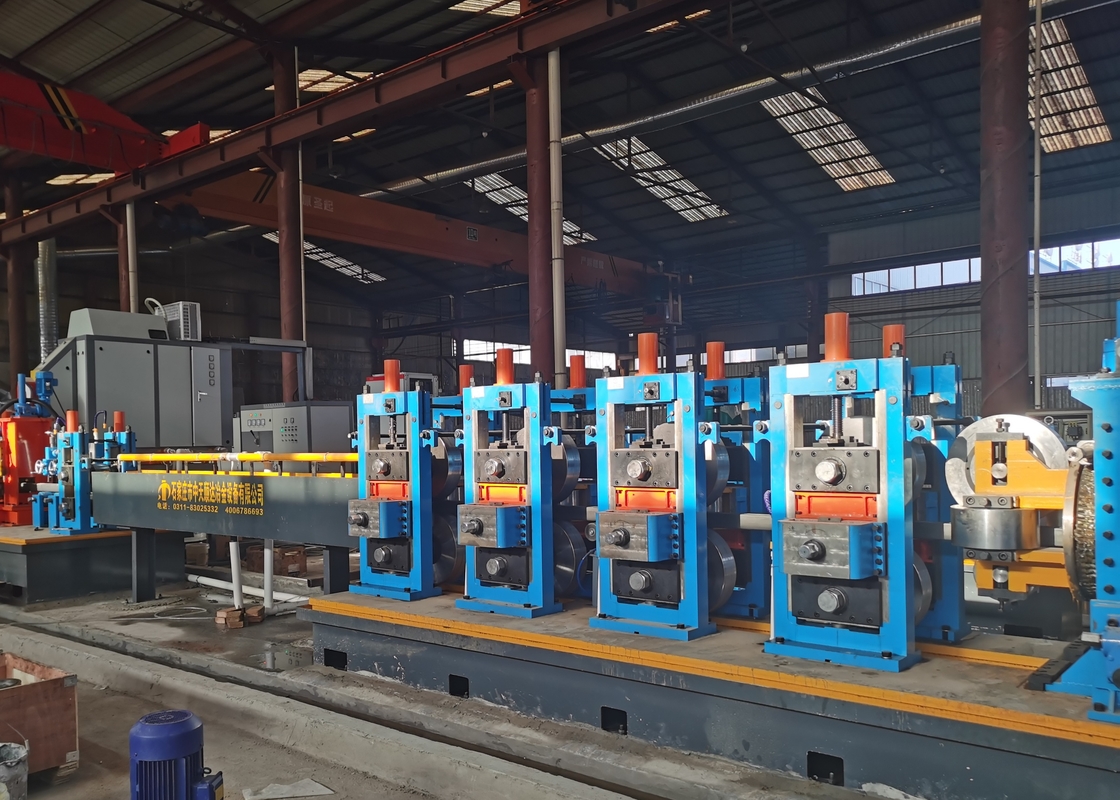

Hình ảnh lớn :  Thép hợp kim thấp 1,5mm Máy ống Erw Quy trình Ống hàn điện

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HG219
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Sức mạnh năng suất của nguyên liệu thô: σs≤340Mpa Độ bền kéo của vật liệu thô: σb≤520 Mpa
Độ dày: 1,5-6,35mm Max. Tối đa Production Speed Tốc độ sản xuất: Tối đa 5,5m / phút
Rectanguler:: 100 * 50-200 * 150mm Phạm vi kích thước ống: Φ88,9-219,1 mm
Sự bảo đảm: Một năm Kiểu hàn: Hàn tần số cao
Điểm nổi bật:

máy làm ống thép hợp kim thấp

,

máy nghiền ống thép hợp kim thấp

,

máy ống erw 1

Thép hợp kim thấp 1,5mm Máy ống Erw Quy trình Ống hàn điện 0

TÔI. Tôintroduction

Dây chuyền máy nghiền ống tần số cao HG219, sử dụng chính để gia công Ống hàn điện, Đường kính ống là Φ88,9-Φ219,1mm và Độ dày ống là 1,5-6,35mm của ống hàn điện, và nó cũng tương ứng với quá trình ống hình dạng khác nhau .Dây chuyền nhà máy ống này đã đạt được chế biến tự động cơ bản để tiết kiệm rất nhiều nhân công và nó đã bắt chước thiết kế của Dây chuyền nhà máy ống của Nhật Bản, sản xuất của Changchun / Trung Quốc được nhập khẩu từ Nhật Bản.Liên quan đến độ chính xác được chế tạo cho Dây chuyền nghiền ống này, nó không chỉ có chất lượng tốt nhất đối với Dây chuyền nghiền ống cao tần loại 168 mà còn là con số của nó.



TôiTÔI. Tanh ấy điều khoản xử lý cơ bản

(1) Thép dải

Nó phải được yêu cầu tuân theo tiêu chuẩn YB189-64.

(2) thép cacbon thấp, thép hợp kim thấp; δb≤520Mpa ; δs≤340Mpa

(3) Cuộn dây chuyến đi

Đường kính trong Φ500-Φ600mm

Đường kính ngoài Φ1000-Φ2000mm

Trọng lượng cuộn dây ≤12000Kg

(4) Máy móc & điện tử: khoảng 1000KW.

Máy hàn tần số cao: 500KW

(5) Khả năng không khí áp suất: 6m³ / m, 0,4-0,6Mpa

(6) Cửa hàng làm việc và năng lượng điện:

Phải cao hơn 6M để làm việc xưởng của nhà máy lắp ráp đường ống cao tần, tức là khoảng cách từ mặt đất đến máy chuyển bầu trời, nhịp nhà xưởng là 18 M, chiều dài 120 M, bộ kéo collocate Máy vận chuyển bầu trời bao gồm 15 tấn và 10 tấn.



TôiII. Quá trình làm việc:

dải thép thành cuộn → không nung → máy nắn cuối → máy làm phẳng → thợ hàn cắt → đơn vị vật liệu lưu trữ → hình thành, hàn, làm mát, đường ống chính xác.kích thước → kích thước chiều dài ống chính xác, cắt → kiểm tra → gói.



TôiV.Pkhả năng xử lý của thiết bị:

Tròn: Φ88,9-219.1mm

Quảng trường: 70 * 70-170 * 170mm

Rectanguler: 100 * 50-200 * 150mm



Độ dày: 1,5-6,35mm



Tối đaTốc độ sản xuất: Tối đa55m / phút







V Tthông số chính của đơn vị dây chuyền nhà máy ống:





Xe cuộn



Xe cuộn là chính bao gồm xi lanh thủy lực, động cơ điện, bộ khung giảm tốc độ sông, khung của cuộn dây nâng cấp đơn vị máy di chuyển, máy cuộn lên di chuyển bằng động cơ điện giảm tốc hoặc bộ giảm tốc, bộ phận máy cuộn lên lên bằng xi lanh thủy lực , áp suất dầu thủy lực là 7 Mpa, và thuộc tính của xi lanh thủy lực là 400 mm, và chuyển động của xi lanh thủy lực phải được điều khiển bằng phím định tuyến điện.







Uncoiler

Người mởlà cấu trúc của trục gá đơn.Nó bao gồm hai phần chính: phần thân chính và phần đế cố định.Thân chính được trang bị hệ thống khí nén để đáp ứng nhu cầu mở rộng, co và phanh của các trục gá.

OD của cuộn dây Φ1000-2000mm
ID của cuộn dây Φ500-600mm
Chiều rộng của dải 270-700mm
Độ dày của dải 1,5-6,35mm
Trọng lượng của dải Max12T
Loại mở rộng mở rộng thủy lực
Phá vỡ Dẫn động khí nén










Bộ ép thẳng:



Bộ phận này được sử dụng chính để dẫn nguồn cấp đầu thép cuộn mới vào bộ phận làm phẳng sau khi bộ phận xả đưa cuộn dây vào vị trí làm việc.



Công suất động cơ điện: 3KW

Áp suất xử lý: 7Mpa

Giảm tốc độ: BW17-2





Bộ làm phẳng



Bộ phận này được sử dụng chính để làm phẳng đầu và đường mòn của thép dải và chuẩn bị cho bước cắt và hàn cắt tiếp theo để đảm bảo thép dải đối diện phẳng và thẳng trong quá trình hàn cắt.

Mức độ làm phẳng và khả năng ép:

Kiểu của vận tốc điều chỉnh: Không có cấp của vận tốc điều chỉnh

Kiểu cấu trúc: Ép & mang, Bộ làm phẳng năm cuộn

Kiểu lên & xuống: Hệ thống thủy lực

Chiều rộng của máy làm phẳng: 270-700mm

Độ dày của máy làm phẳng: 1,5-6,35mm

Áp suất làm việc xi lanh thủy lực: 7Mpa

Công suất động cơ điện: 15KW









 Butt Shear & Welder





Máy hàn cắt là một đơn vị quan trọng đối với thiết bị dây chuyền nhà máy ống, và được sử dụng chính để cắt đầu thép dải không bình thường hoặc thử nghiệm, sau đó kết nối thử thép dải cuối cùng với đầu dải tiếp theo để đảm bảo quá trình xử lý tiếp tục.

Sức mạnh: Sức mạnh thủy lực

Độ dày cắt: 1,5-6,35mm

Chiều rộng: 270-700mm

Áp suất dầu thủy lực làm việc: 7Mpa

Áp suất làm việc xi lanh thủy lực để cắt: 14Mpa







Bộ tích lũy xoắn ốc ngang 6 triệu





Đơn vị này chính bao gồm thiết bị ép & mang vật liệu, lắp ráp bộ tích lũy, đơn vị vật liệu mang đi, đơn vị điều khiển điện.

  • Nhấn & mang theo thiết bị vật liệu:

Nó chính bao gồm khung, động cơ điện, bộ hãm, trục truyền lực chuyển hướng vòng của trục giảm tốc, cuộn ép & mang, hệ thống khí áp của cuộn dẫn hướng, đơn vị vận tốc được kiểm tra;nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận tốc mang đến hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến bộ phận này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang cuộn vật liệu bằng break, và cũng có thể điều chỉnh vận tốc để mang động cơ điện và đơn vị vận tốc vật liệu.

  1. Lắp ráp khung tích lũy:

Bao gồm động cơ điện, khung, cuộn tròn bên trong, cuộn tròn ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ vật liệu thép dải từ bộ phận ép & mang và nó có thể được rút ra từ cuộn vật liệu gửi đi ở giữa.

  1. Thiết bị vật liệu gửi đi:

Bao gồm khung, cuộn hướng dẫn, hướng dẫn cuộn ra nơi cao hoặc thấp hơn.Nó có thể mang thép dải để định hình hệ thống và gửi thông tin vận tốc vật liệu thực hiện đến thiết bị điều khiển điện.

(4) Thông số kỹ thuật:

Độ dày thép cuộn: 1,5-6,35mm

Chiều rộng: 270-700mm

Đường kính ngoài: 8000mm

Vận tốc đi của vật liệu: Vmax = 100m / phút

Công suất động cơ điện trực tiếp của máy ép & mang: động cơ 45KW

động cơ điện của khung tích lũy: động cơ 75KW







Hình thành & Slàm lạnh





Bộ định hình & định cỡ là thiết bị quan trọng của dây chuyền nhà máy ống.Đơn vị này tuân theo lý thuyết khung cuộn.Nó có thể tiếp tục xử lý một số ống thép đặc điểm kỹ thuật bằng cách hàn không tiếp xúc, tức là mang một số thép dải đến thiết bị này và để nó đi qua cuộn khung đến ống khung thô, và sau đó lấy chất lỏng điện cùng nhau trên bề mặt hàn ống để xử lý nhiệt độ ống cao hơn để phù hợp với hàn bằng cách hàn cuộn ép, và sau đó sau khi làm nguội, định hình và làm phẳng để tạo ra sản phẩm ống theo yêu cầu của bạn.





Hình thành đường ống OD.

Vòng: Φ88,9-223mm ; Hình vuông: 70 * 70-170 * 170mm

Rectanguler: 100 * 50-200 * 150mm

Hình thành độ dày thành ống 1,5-6,35mm
Tốc độ hình thành Tối đa 50m / phút
Con số.tạo hình đứng, nằm ngang 7
Con số.tạo hình đứng, thẳng đứng 9
Đế cuộn hướng dẫn 1
Bóp đế cuộn 1
Đế cuộn mài 1
Máy cắt phế liệu Bur 2 bộ
Số lượng giá đỡ kích thước, chiều ngang 5
Con số.kích thước đứng, dọc 5
Turks Head 4 bộ với đầu đơn
Đường kính trục.và vật liệu của giá cuộn ngang Φ120mm, Vật liệu 40Cr
Đường kính trục.và Vật liệu của chân đế cuộn dọc Φ70 Vật liệu 40Cr
Động cơ AC chính

Hình thành: 160kw

Kích thước: 200kw





Phay cưa

Cưa cắt nguội là một công nghệ cắt trực tuyến mới nổi trong ngành công nghiệp ống hàn.Các tính năng chính là nó áp dụng nguyên tắc phay nguội.Sau khi cắt, đầu ống phẳng và không có gờ.Không cần cắt thứ cấp cho các ứng dụng có yêu cầu xử lý cao.Ngoài ra, do công nghệ theo dõi chiều dài cố định tiếp theo của servo được áp dụng, độ chính xác của chiều dài cắt cao hơn so với cưa máy bay thông thường.Trong quá trình sản xuất, ô nhiễm bụi và tiếng ồn giảm đáng kể.

Toàn bộ hệ thống sử dụng hệ thống điều khiển chuyển động kỹ thuật số đầy đủ của Siemens kết hợp mạng Simotion và Profinet, động cơ servo thông qua điều khiển mạng, thông qua màn hình cảm ứng 10 "tham số hệ thống đầu vào, các thông số vận hành hệ thống rõ ràng và chính xác, và thông tin cảnh báo hệ thống ghi lại thời gian thực. Tấm thép cơ bản của máy cưa được hàn và xử lý sau khi tôi luyện. Các bộ phận chuyển động đều được dẫn động bằng ray dẫn hướng tuyến tính và trục vít me. Máy có hệ thống bôi trơn riêng. Toàn bộ máy cưa bay hoạt động ổn định và đáng tin cậy và điều khiển điện hệ thống tiên tiến.

Phương pháp hình thành đơn vị: hình thành dòng dưới cùng / hình thành tâm

Tốc độ tuyến tính tối đa: 55 m / phút.

Phạm vi chiều dài cắt: 4 ~ 12 mét

Độ chính xác chiều dài cắt: ± 1.5mm (Dao động tốc độ dòng không vượt quá 2%)

Bộ điều khiển chính: Siemens Simotion D435-2

Mạng điều khiển: ProfiNet

Mở rộng I / O: ET-200SP





600KW Thợ hàn tần số cao

Công suất danh nghĩa: 600kW







Ống thép tự động đóng gói và máy đóng pallet



Máy đóng gói và xếp dỡ ống thép tự động được sử dụng để tự động hoàn thành việc thu gom và xếp chồng ống hàn vào cuối dây chuyền sản xuất ống hàn, chạy tự động trơn tru, giảm cường độ lao động, nâng cao mức độ tự động hóa của dây chuyền sản xuất , và để nâng cao hiệu quả hiệu quả sản xuất.Đồng thời, nó có thể giảm tiếng ồn va chạm, loại bỏ chấn thương do va đập, nâng cao chất lượng sản phẩm, giảm chi phí sản xuất và loại bỏ nguy cơ tiềm ẩn về an toàn.







Trục lăn

Vật chất: Cr12

Độ cứng của con lăn: HRC58-62

Độ sâu của làm cứng nguội: ≥ 10mm

Độ nhám của bề mặt: Ra≤0,8um



Chi tiết liên lạc
Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.

Người liên hệ: Mr. Yan

Fax: 86-0311-8302-5332

Gửi yêu cầu thông tin của bạn trực tiếp cho chúng tôi (0 / 3000)
